Зірка з світлодіодів
Світлодіодна зірка, особливо коли вона мерехтить, створює романтичну атмосферу і являє собою гідне святкова прикраса до будь-якого торжества. Виключно хороші світлодіодні зірки до Нового року і Різдва: вони допомагають створити чарівну, казкову обстановку. Вміючи трохи паяти, можна своїми руками виготовити цілком пристойні світлодіодні зірки.
Необхідні матеріали (для однієї зірки):
– світлодіоди 5 мм (один можна миготливий) 5 штук;
– 9-вольта акумулятор;
– резистори 60 Ом 2 штуки;
– акумуляторний роз’єм (точніше, коннектори від нього).
Необхідні інструменти:
– фанерний лист для шаблону приблизно 0,5х0,5 м;
– маркер;
– транспортир;
– ізолента;
– паяльник і припій;
– мульти метр (тільки бажано);
– плоскогубці або щипці.
Виготовлення світлодіодним зірки
Електрична схема зірки дуже проста. П’ять світлодіодів один за іншим з’єднуються в один ланцюг. Зауважимо, що вимикач, зображений на схемі, деталлю зірки не буде: зірка буде загорятися, коли в роз’єм для акумулятора буде вставлена батарейка. Важливо правильно поєднати світлодіоди: анодні ніжки (вони довші) з’єднуються з катодними ніжками.

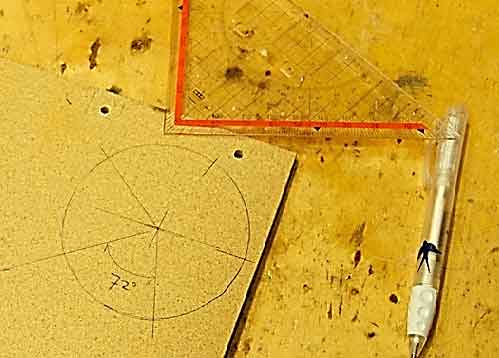

Для зручності складання зірки на шматку фанери робимо шаблон: маркером креслимо коло і відзначаємо на ній на рівних відстанях один від одного п’ять точок – наприклад, з допомогою транспортира – поділивши весь коло на п’ять секторів по 72 градуси.

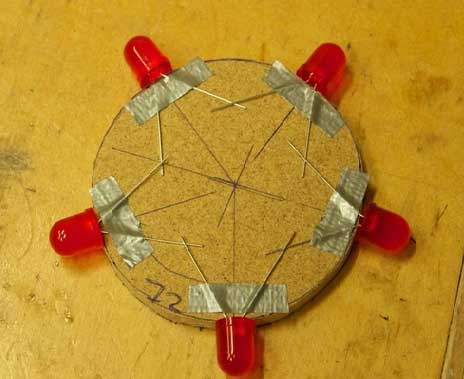

Маємо світлодіоди на шаблоні на зазначених точках, розгинаємо їх ніжки на такий кут, щоб ніжки сусідніх світлодіодів перетиналися один з одним (пам’ятаємо, що анодні ніжки перетинаються з катодними). Ізолентою закріплюємо ніжки на шаблоні. Споюємо пересічні ніжки в чотирьох місцях. Отримуємо зірку з розривом ланцюга.
Тестуємо електричну ланцюг. З’єднуємо кінці зірки з обома контактами батареї, дотримуючись полярності. Якщо ланцюг складено правильно, то зірка спалахує. Якщо не загорілася, перевіряємо, чи дотримана полярність. Якщо дотримана полярність, а зірка все одно не спалахує, то це значить, що якийсь світлодіод пошкоджений. У цьому випадку один за іншим перевіряємо світлодіоди з допомогою мультиметра або 3-вольтового джерела живлення.
Переконавшись, що прилад працює, пристосовуємо до нього роз’єм для підключення акумулятора 9 Ст. Роз’єм буде підключено до зірки через два резистора. Резистори будуть обмежувати струм через світлодіоди, що продовжить термін служби світлодіодів і акумулятора.

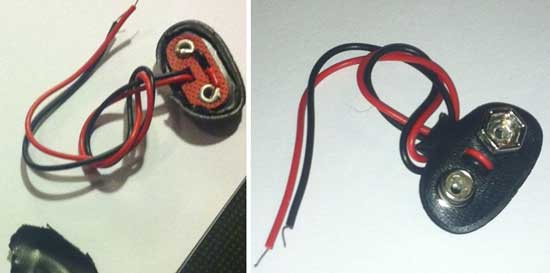

Беремо роз’єм для 9-вольтового акумулятора і гострим ножем зрізаємо його корпус з м’якого пластику.
Отпаиваем дроти від коннекторів.

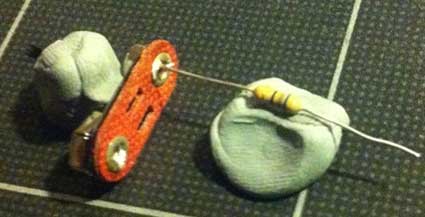

До обох коннекторів припаюємо резистори.

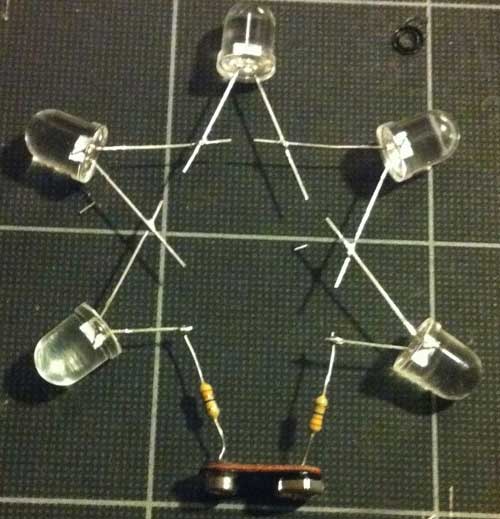

Вільні кінці резисторів припаюємо до «плюса» і «мінуса» зірки, дотримуючись полярності.

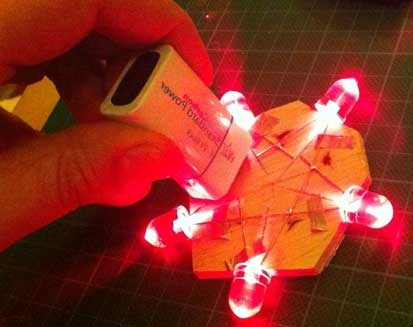

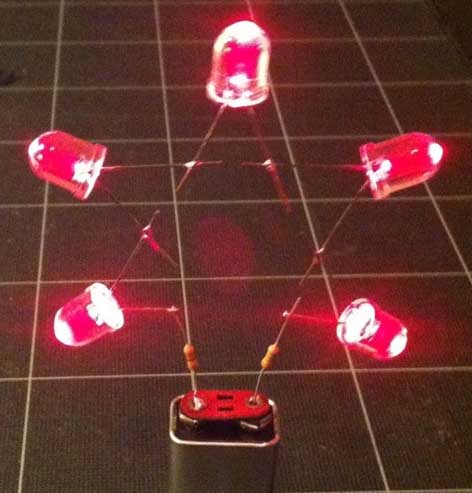

Акуратно встановлюємо роз’єм із зіркою на акумуляторну батарею. На цьому наша робота успішно завершується: світлодіодна зірка повністю готова.
Світлодіодні зірки будуть виглядати більш естетичними, якщо щипцями обрізати стирчать шматки ніжок світлодіодів.
Корисні статті для ознайомлення:
? Як правильно вибрати світлодіодну лампу для будинку
? Як зробити інфрачервону фото-камеру
? Як зробити кімнатна світлове шоу
? Як мати на дачі електрику від свічки

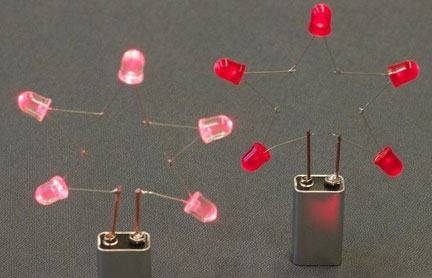

Подивіться які ще зірки роблять з світлодіодів:
