Саморобний трубогиб: як гнути труби круглі
Як зробити трубогиб своїми руками: інструмент для згинання профільної труби

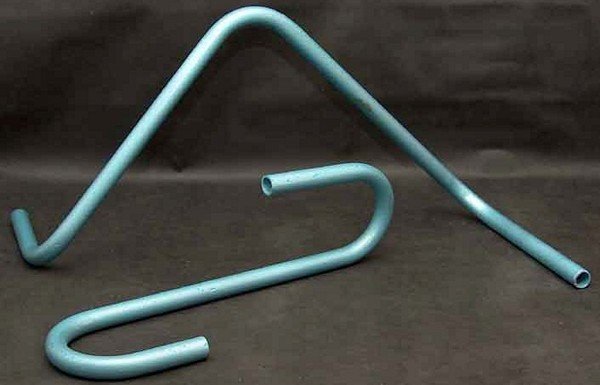

Трубогиб – інструмент, що дозволяє зігнути практично будь-яку трубу, як кажуть, у баранячий ріг. Ці пристрої бувають як гідравлічними, так механічними і ручними – сила рідини дозволяє гнути труби великого діаметру, механіка – середнього, а ручні трубогиби відмінно справляються з круглою трубою діаметром до 1 дюйма і профільної з перерізом до 40мм. У цій статті разом з сайтом stroisovety.org ми поговоримо про ручному варіанті цього інструменту і розповімо, як виготовити саморобний трубогиб для круглої і профільної труби.
Як зробити трубогиб
Саморобний трубогиб: як гнути труби круглі
Щоб було більш зрозуміло, як правильно зробити трубогиб для круглої труби, спочатку трохи розберемося з конструкцією цього пристрою та принципу його роботи – воно досить просте, і не треба мати сім п’ядей в лобі, щоб розібратися з його пристроєм. По суті, це два проточенных шківа, один з яких закріплений намертво, а друга обертається навколо першого на відстані діаметру труби, що звивається. Ось вам і принцип його роботи – закладаємо між двома шківами круглу трубу і, обертаючи один з них навколо першого, гнемо її до необхідного моменту.

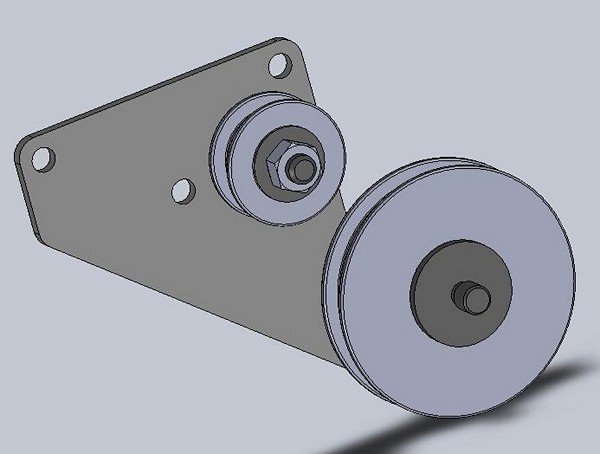

Саморобний трубогиб фото
Тепер про конструкції цього інструменту. Почнемо з того, що якщо вже братися за виготовлення трубогиба, то робити це треба з розмахом і виготовляти це пристосування так, щоб з його допомогою можна було гнути труби різного діаметру. Саме з цієї причини знадобиться не два одинарних шківа, а два потрійних – пара для згинання півдюймової труби, пара для тричетвертними і пара для дюймової. Такі шківи на ринку ви не купите, тому їх доведеться замовити у знайомого токаря – в цих шківах дуже важливим моментом є дотримання радіусу і глибини проточки. З торця кожного коліщатка повинна бути виточення, за габаритами збігається з половиною діаметра труби. І ще одне – стаціонарний ролик повинен мати мінімальний діаметр (від нього залежить мінімальний радіус вигину труби), а рухомий ролик повинен перевершувати своїм діаметром стаціонарний вдвічі.
Зі шківами розібралися, рухаємося далі – наступне, що потрібно виготовити для того, щоб зробити трубогиб своїми руками, це його основа. По суті, потрібно буде вирізати з товстого металу (10мм) квадратну пластину і просвердлити по кутах чотири отвори для кріплення трубогиба до столу або стаціонарно замурованному в грунт стовпа. У центрі цієї пластини нерухомо за допомогою зварювання встановлюється штифт, діаметр якого дорівнює внутрішньому діаметру малого потрійного шківа. Всі! Станина готова, тепер справа за поворотним механізмом.

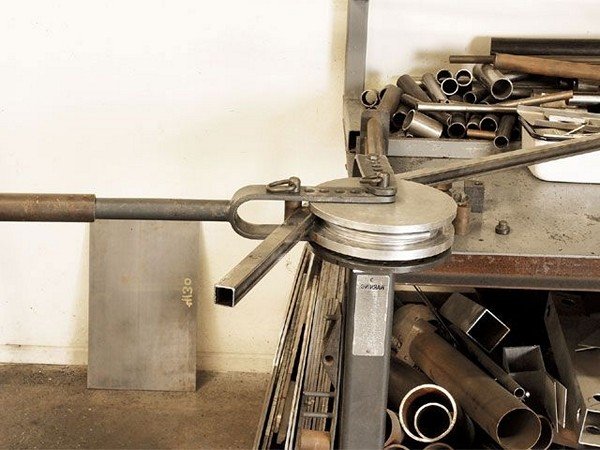

Як зробити трубогиб своїми руками
З товстих металевих пластин (шириною не менш 50мм) зварюється буква «П» – висота цієї букви розраховується виходячи з діаметра великого і малого шківа. У цьому відстані повинен повністю поміститися великий рухливий і половина стаціонарного шківа – для їх установки знадобиться просвердлити кілька отворів. До речі, відстань між ніжками нашої літери «П» має бути трохи більше висоти шківів. До верхівки літери «П» приварюється невелика ручка (близько 25см), згодом на неї надівається труба, яка виконує роль важеля.
Як зігнути трубу в домашніх умовах
Це пристосування надівається на штифт підстави саморобного трубогиба – великий штив встановлюється першим і фіксується шплінтами за межами букви «П», а малий шків надівається спільно зі всією конструкцією. Ось і все – саморобний трубогиб своїми руками виготовлений, і можна робити перші проби. Ах так, зовсім забув про стопор труби – для одного її кінця потрібен упор, інакше труба буде обертатися разом з вами навколо станини. Знадобиться приварити до станини ще один вертикальний штифт, який і послужить упором для труби.
Дозволю собі один невеликий рада – якщо хочете зігнути трубу так, щоб місце згину не сплющивалось, трубу потрібно щільно набити піском. До речі, дюймові труби легше гнути гарячими, а більш тонкі труби відмінно згинаються і без підігріву.
Як зробити трубогиб своїми руками: інструмент для згинання профільної труби
Саморобний трубогиб для профільної труби має дещо іншу конструкцію. Це пов’язано з призначенням згинальної труби – якщо в першому випадку цей інструмент необхідний для виготовлення поворотів при прокладання трубопровідних комунікацій, то вигнута профільна труба застосовується в основному в металоконструкціях. Таке розділення в області застосування обумовлює необхідність різних кутів закруглення – профільний трубогиб може згинати квадратну або прямокутну трубу по великому радіусу.
У зв’язку з цим відрізняється і його конструкція. Вона включає в себе три прокатних валу, два з яких закріплені стаціонарно і вміють лише обертатися навколо власної осі і один рухливий, в завдання якого входить чинити тиск на трубу в місці її перегину. Цей регіон є більш складним з технічної точки зору інструментом, і виготовити його набагато складніше.

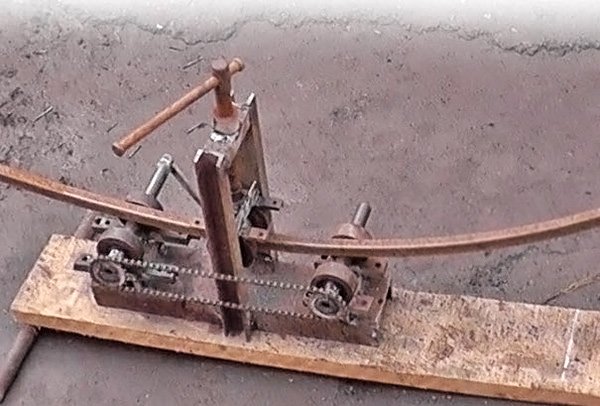

Саморобний трубогиб для профільної труби фото
Станина такого трубогиба, як правило, збирається з швелера або потужного куточка і являє собою прямокутне підставу, встановлений на опори. На цій підставі посередині конструкції монтується рухливий вал, який за допомогою гвинтової передачі може підніматися вгору і вниз. Саме завдяки цьому рухомого валика і з’являється можливість згинати профільну трубу практично під будь-яким маленьким і великим радіусом. При бажанні з труби можна зігнути навіть кільце.
По обидві сторони від центрального валика, ліворуч і праворуч від нього, на станині, розташовуються нерухомі валки – вони тільки обертаються навколо власної осі, полегшуючи процес згинання труби. Крім того, до одного з цих валиків під’єднується приводний механізм – він може бути як ручним, так і електричним. Обертання цього валу забезпечує пересування труби між валами і, як результат, широкий радіус закруглення труби. Для збільшення можливостей саморобного трубогиба для квадратної труби в інструменті можна передбачити зміну місця розташування стаціонарних валиків – це дозволяє змінювати кут згинання труби. Переставляючи їх ближче до центру або, навпаки, відсуваючи, можна зменшувати або збільшувати кут згинання.

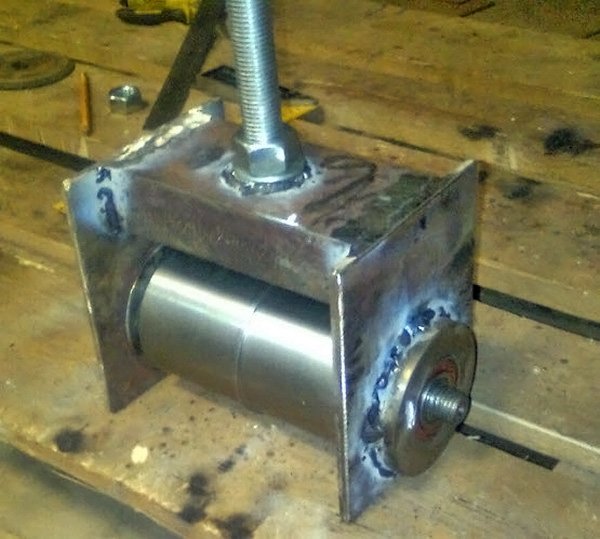

Саморобний трубогиб для квадратної труби фото
Окремо хотілося б сказати про самих валках цього інструменту. Просто гладкі котки тут не підійдуть. Їх потрібно оснастити ребордами з двох сторін – вони не дозволять трубі вільно гуляти по валянням, що значною мірою збільшить точність і плавність згинання. У зв’язку з цим виникає такий нюанс, як наявність окремих змінних роликів для труби різної ширини.
Що ще потрібно знати, підходячи до вирішення питання, як зробити трубогиб самому? Це те, як полегшити процес згинання металу. Тут на допомогу людині приходить принцип перемикання велосипедних швидкостей – обертання передається від меншої зірочки до більшої. Якщо ручний трубогиб обладнати таким приводом, та ще передавати обертання не одного, а відразу двох стаціонарним валикам, то прокатувати профільну трубу дуже легко.

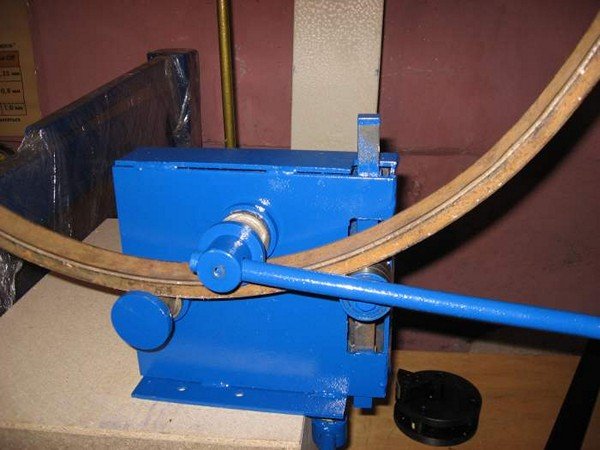

Як зробити трубогиб самому фото
Реалізується такий механізм досить просто – кожен з валків оснащується великий зірочкою, а мала встановлюється на окремому валу, який обладнується механізмом обертання. На ці три зірочки і натягується ланцюг – для цього потрібно буде передбачити четверту зірочку, в завдання якої входить натяг ланцюгової передачі.
Як бачите, саморобний трубогиб зробити одночасно і просто, і складно – вся проблема полягає в необхідності виготовлення спеціальних деталей. В основному їх доведеться замовляти на заводі, а самостійно здійснювати лише збірку згинального верстата. Але, як говориться, нічого неможливого немає – якщо гарненько продумати конструкцію трубогиба і застосувати нестандартний підхід до його виготовлення, то можливо обійтися і без складних, а головне дорогих токарних робіт.
Автор статті Олександр Куликов
