Кроквяна система даху з розжолобка: особливості конструкції, монтаж

Зміст

Види ендови
Монтаж для м’якої покрівлі

Підготовчі роботи
Монтаж відкритим способом
Монтаж способом «підріза»

Пристрій

Кроквяна система з розжолобками Г-подібної покрівлі

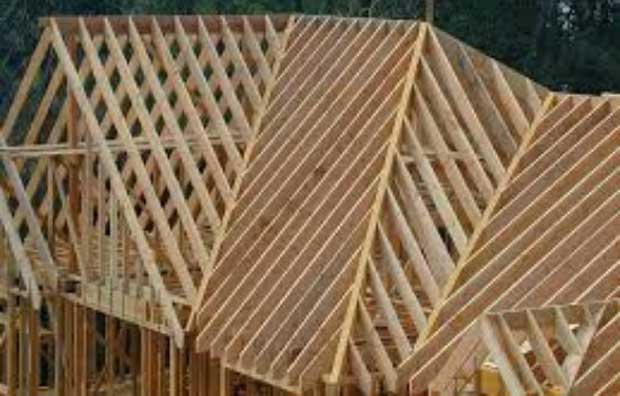

Дах відносять до основних функціональних елементів будь-якої будівлі. При цьому це досить складний конструктивний елемент, і чим він складніше, тим більш ретельного підходу він вимагає. Складна конфігурація, з одного боку, робить дах зовні красивіше і цікавіше, а з іншого – робить її більш вразливою через утворення вигинів.

Ендова практично не видно, але вони можуть зіпсувати вигляд фасаду, так і підкреслити його достоїнства. Кроквяна система даху з ендови, таким чином, не тільки дозволяє вирішувати функціональні завдання, а також забезпечує неповторний дизайн.

Ендова називають місце сходження скатів даху, що утворює внутрішній кут. Вона є обов’язковим елементом будівель, що мають Т-, Г – або хрестоподібну форму, або які мають яскраво виражені скати. До цього списку потрібно додати також вигини, які утворюються на слухових чи виступаючих вікнах мансарди.

Вона забезпечує рівномірний стікання зібраних на розі опадів, якийсь аналог стічного жолоби, тобто знаходяться під значним впливом вологи. Ось чому кроквяна система даху складної потребує особливої уваги.

endova-1endova-2

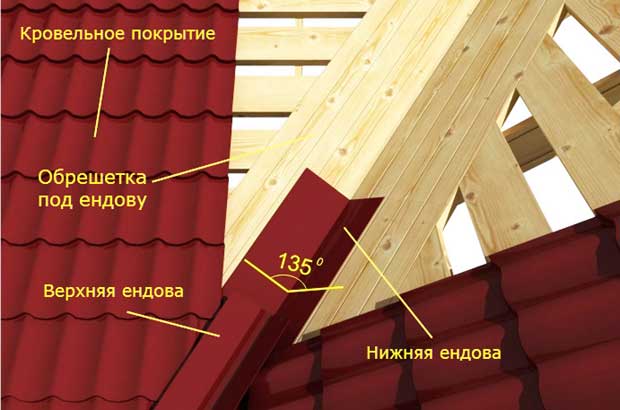

Внутрішній кут конструкції утворює дві планки, і кожна з них виконує важливу функцію:

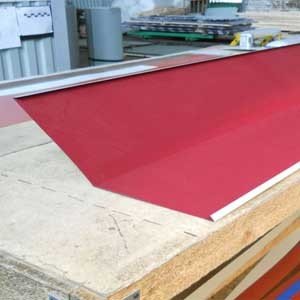

нижня (ПЕН) являє собою спеціальну пластину, яку згинають у відповідності з кутом сполучення скатів покрівлі. Її кріплять до нижньої сторони карнизної дошки саморізами. ПЕН захищає і захищає від затікання опадів місце сполучення скатів. Монтаж ендови нижній виконують до обрешітки і укладання покриття покрівлі;
верхня (ПЕВ) – несе художньо-естетичне навантаження і встановлюється після укладання покриття.

На заметкуКак правило, для виготовлення використовують той же матеріал, що і для покрівлі. Його нерідко заміняють на металеві листи, бажано, з оцинкованої сталі, так як вона продовжує експлуатаційний термін покрівлі. А щоб готова покрівля не втратила свою привабливість, потрібно правильно підібрати відтінок матеріалу.

Зміст

Види ендови ?

Будь-яка, навіть найменша похибка в розрахунку або помилка монтажу кроквяної системи з розжолобками загрожує непоправними наслідками, включаючи обвалення конструкції. Взимку протягом тривалого часу вони перебувають під впливом колосальних навантажень.

В залежності від способу монтажу розрізняють:

Закриті і зчленовані конструкції – характерні для дахів з крутими схилами або для певних покрівельних покриттів, де елементи покрівлі переплітаються між собою, як, скажімо, у випадку бітумної черепиці. Для цих конструкцій необхідна прокладка додаткового шару гідроізоляції.
Відкриті. Скати в цьому випадку примикають один до одного. Це враховується ще, коли встановлюється кроквяна система. Проміжок між скатами закривають особливим жолобом, за якого ефективно відводяться опади. Додаткової гідроізоляції в цьому випадку не потрібно.

Монтаж для м’якої покрівлі ?

endova-3endova-4

Зупинимося на основних принципах конструкції у разі м’якої покрівлі.

Підготовчі роботи ?

Оформити негативний злам складною даху можна, принаймні, у двох варіантах:

відкритий;
метод підрізу.

Підстава готують в залежності від обраного варіанту.

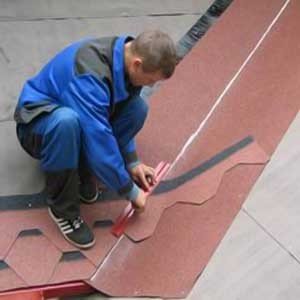

Відкритий. По довжині ендови на підкладковий бар’єр укладають ендовий килим (КЕ), змістивши по горизонталі на 20-30 мм. З вивороту по всьому периметру його промащують мастикою, скажімо, бітумної Техноніколь смужкою шириною 100 мм Товщину шару підбирають у відповідності з нормою витрати. По лицьовій стороні килим фіксують за допомогою покрівельних цвяхів з кроком 200-250 мм з відступом від країв у 20-30 мм.

ВажноЕсли немає можливості укласти його суцільним полотном, що дуже бажано, то укладання виконують з поздовжнім перекриттям у 300 мм, ретельно проклеівая.

При використанні варіанту «підріз» КЕ не потрібен.

Монтаж відкритим способом ?

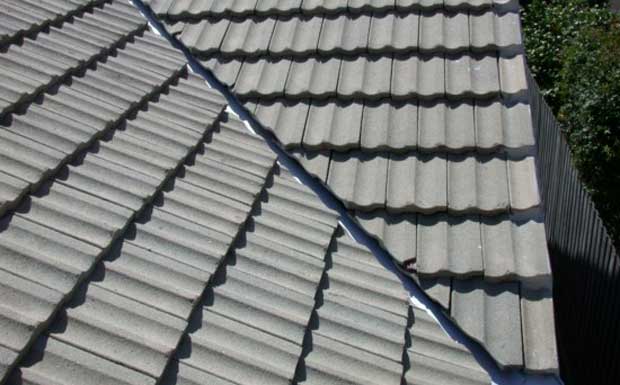

рядову черепицю укладають на КЕ до центральної осі;
усі черепиці, які накривають внутрішній кут між скатами, додатково закріплюють за верхню вершину, використовуючи для цього цвяхи.
відстань від осі до кріпильного елемента має бути не більше 0,3 м;

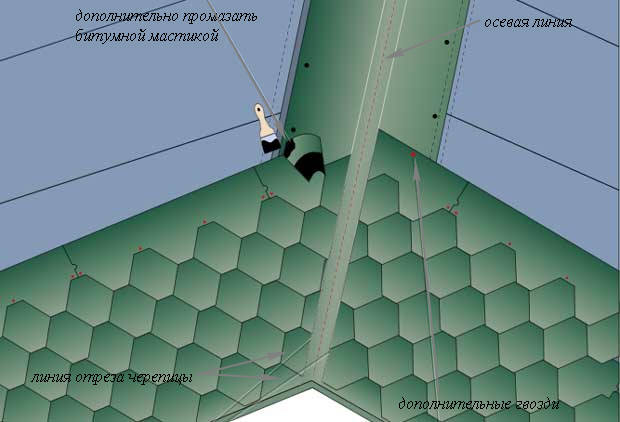

далі, використовуючи крейдований шнур, відбивають дві лінії, по них будуть прорізати рядової черепиці;
гідроізоляційний килим можна пошкодити при підрізуванні, тому під кожну черепицю в процесі роботи підкладають дощечку;
перед остаточним кріпленням на місця без самоклеючого шару наносять бітумну мастику;
якщо різниця між нахилом скатів велика і, відповідно, помітно різниться і потік води, жолоб зміщують у напрямку меншого водопотока. В іншому випадку вода буде підмивати стик між килимом ендови і рядовий черепицею;

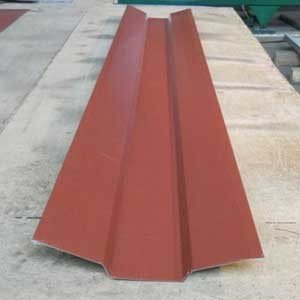

ширина жолоба коливається в межах 50-150 мм. Вибір залежить від особливостей місця розташування об’єкта. Якщо він побудований в лісовій гущавині, рекомендується ширину жолоба збільшити, щоб листя могла безперешкодно змиватися.

Монтаж способом «підріза» ?

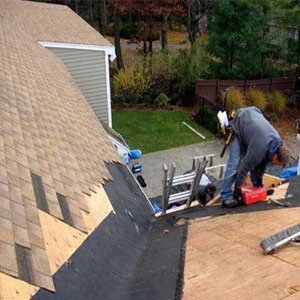

укладання рядової черепиці починають зі ската, має менший кут нахилу. При цьому передбачається заходження на другий схил більш крутий. Він не повинен бути менше 300 мм.
аналогічно попередньому випадку необхідна додаткова фіксація кожної панелі в правому куті.

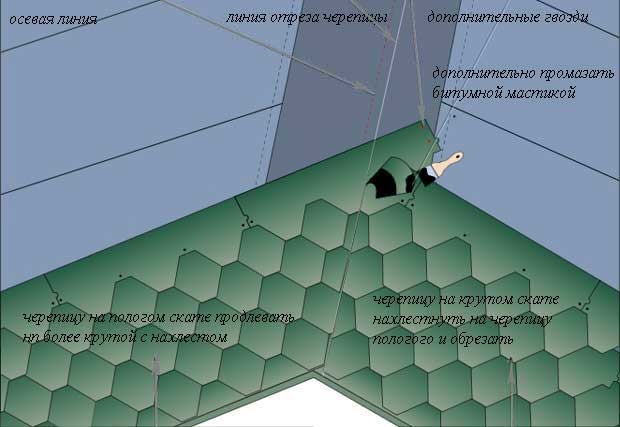

після того як буде вкрите перший скат, у якого кут нахилу менше, на іншому на відстані 70-80 мм від осі «відбивають» крейдову лінію. Це місце майбутнього підріза черепиці.
це стосується кожної черепиці, та перш, ніж їх остаточно закріплювати, місця де з виворітного боку відсутня самоклеючий шар наносять мастику.

На заметкуПереплетенной спосіб передбачає виконання тих же етапів, що і при «підріз» з тією лише різницею, що рядову черепицю при укладанні на примикає скат переплітають.

Пристрій ?

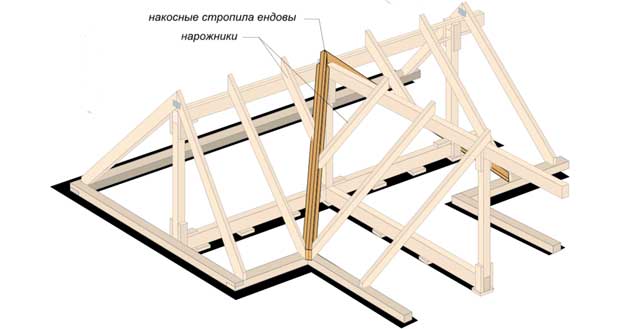

Кроквяна система ендови найчастіше складається з накосных крокв. Причому оскільки передбачається, що конькові елементи мають однакову висоту, то накосние крокви в конструкції ендова нижньою частиною будуть упиратися в мауерлат, а протилежного – в коньковий прогін.

Для формування різних типів дахів: вітрової, шатрової вальмового і полувальмовой, потрібно забезпечити різну геометричну форму і висоту гребеня, причому не тільки основного споруди, але і другорядного.

СоветЧтобы змінити геометричну форму даху досить подовжити або вкоротити довжину прогонів.Що ж стосується висоти коника, то її регулюють, змінюючи нахил розжолобків.

Кроквяна система з розжолобками Г-подібної покрівлі ?

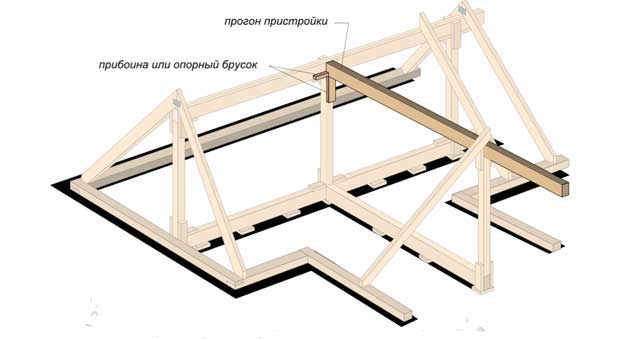

Стійки подстропильной основної конструкції даху та покрівельні прогони другорядних з’єднані між собою. При цьому опорою для останніх служать прибоины.
Покрівельні прогони другорядних покрівель пов’язані.
Яка б не була висота прогону в основний даху, з’єднання виконується через цвяховий бій.
За накосным крокв у шаховому положенні встановлюють нарожники, які з’єднуються один з одним в коньковом сайті. Вони аналогічно вальмового даху спираються на бруски, які попередньо нашивають на крокви.

Діагональні кроквяні ноги в залежності від пристрою можуть працювати як проміжні, так і безраспорные. Як вже було зазначено, нарожники впираються в діагональну стропилину. При цьому вони передають їй значну стискуюче напруження. Стропилина, в свою чергу, впираючись нижнім кінцем в мауерлат, намагається розпрямити кут, під яким стикуються мауэрлатные балки. Щоб зняти виник розпір, потрібно накосное кроква і закріплену стійку з’єднати затяжкою. Якщо ж це Г-подібна покрівля, то з’єднують діагональні крокви ендова і протилежної вальми.

Якщо нижній вузол діагональної стропилины замість упору буде спиратися, то про розпір на стіни мова більше не піде. Що ж стосується затягування, яку в даному випадку доречніше буде називати сутичкою, то вона буде функціонувати як елемент, який при осіданні коника або інших аварійних ситуаціях, перехопить розпір.

Увага!Зазначимо, якщо розташувати сутичку високо, то вона буде діяти як стиснутий ригель, що перешкодити сутичці повноцінно виконувати свою функцію.

Так виконується складання. Відео «Монтаж ендови даху» ознайомить вас з особливостями роботи з металочерепицею.
