Збираємо світлодіодну лампу самостійно з готових комплектуючих з магазину AliExpress

Коли з’явилася необхідність заміни практично всіх ламп в кімнатах на світлодіодні, виявилося, що це досить дорого, навіть за умови покупки ламп на китайському ринку. Звичайно ж, можна купити на AliExpress дуже дешевих ламп за десятки центів, але нас цікавлять хороші лампи, які будуть світити добре, і прослужать не малий термін.

Хороші готові лампочки на AliExpress коштують в районі п’яти доларів. Збираючи такі LED лампи самостійно на кожній лампі можна заощадити кілька десятків центів, що за умови складання припустимо десяти ламп, вже дає відчутну економію. При цьому доведеться витратити трохи свого часу і попрацювати паяльником.

Для самостійної збірки ламп нам знадобляться наступні комплектуючі:
– комплект корпусів ламп;
– світлодіоди;
– драйвер для підключення світлодіодів;
– поліамідний скотч;
– термопаста.

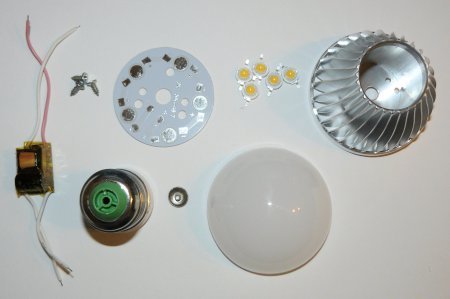

На фото нижче показані всі комплектуючі, необхідні для складання однієї світлодіодним лампи потужністю 5 Вт.

Збираємо світлодіодну лампу самостійно з готових комплектуючих з магазину AliExpressВсі необхідні комплектуючі для складання однієї світлодіодним лампи

Світлодіоди необхідно припаяти до алюмінієвій підкладці дотримуючи полярність і використовуючи термопасту для кращої передачі тепла від світлодіода до підкладці. Поліамідним скотчем обмотується драйвер для виключення торкання елементів ланцюга живлення до алюмінієвого корпусу лампи.

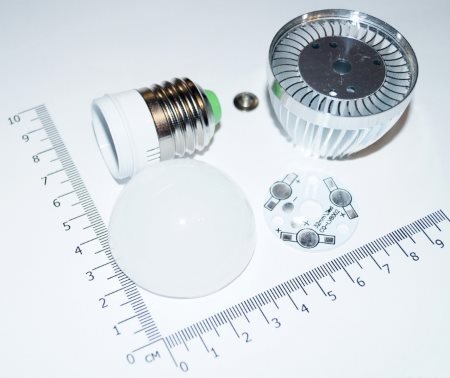

До цоколя лампи драйвер кріпиться без пайки. Необхідно зачистити кінці висновків, оголивши приблизно до сантиметра дроти, і затиснути один кінець кнопкою миші, вставляється по середині цоколя, а інший кінець затискається між металевою та пластиковою різьбовий частиною цоколя.

Збираємо світлодіодну лампу самостійно з готових комплектуючих з магазину AliExpress

Далі кінці драйвера для підключення світлодіодів припаюються до підкладки, потім між основою і корпусом лампи наноситься термопаста, і підкладка фіксується на радіаторі саморізами. Тепер можна повністю скручувати лампу і використовувати за призначенням. Залишається лише останній штрих, фіксація металевої частини цоколя на пластиці. У промисловому виробництві для цих цілей використовується спеціальний розєм верстат, що в нашому випадку було зроблено звичайним шилом.

Збираємо світлодіодну лампу самостійно з готових комплектуючих з магазину AliExpressФіксація металевої частини цоколя на пластиковому корпусі

Повністю зібрана лампа виглядає наступним чином.

Збираємо світлодіодну лампу самостійно з готових комплектуючих з магазину AliExpressСамостійно зібрана лампа

Тепер з’ясуємо вартість отриманого виробу:
– корпус лампи – $2.20;
– драйвер – $1.10;
– світлодіоди – $1.35.
Підсумкова вартість однієї лампи вийшла $4.65 при реальній потужності 4,5 Вт. В цю вартість не включені поліамідний скотч і термопаста, що додасть всього кілька центів до загальної вартості. Як світлодіодів були обрані світлодіоди потужністю 3 Вт для забезпечення більшої яскравості при струмі 300 мА порівняно зі світлодіодами 1 Вт. Для зменшення вартості можна придбати саме світлодіоди 1 Вт, вартістю $0.03 за штуку. Але такі світлодіоди будуть набагато сильніше грітися і випромінювати менший потік світла. Також можна заощадити і на драйвері, пошукавши більш дешеві варіанти.

Що стосується яскравості отриманої лампи, завдяки встановленню гарних яскравих світлодіодів вона світить значно яскравіше лампи розжарювання 50 Вт. Яскравість не так просто порівняти на око без приладів, так як спектр світла відрізняється у світлодіодної лампи і лампи розжарювання. Однієї такої лампочки вистачить для освітлення не суміщеного санвузла, і знадобиться чотири лампочки для освітлення великої кімнати в квартирі, що буде дуже близько до люмінесцентних економних ламп загальною потужністю 30 Вт до 35 Вт.
