Вулик Дадан 8, 10, 12, 14-ти рамковий: розміри, креслення, пристрій, зі знімним дном, рамки для вуликів Дадан.

Розміри креслення 12-ти рамкового вулика Дадан найчастіше цікавлять бджолярів із-за універсальності конструкції. Серед розмаїття моделей будиночок займає золоту середину по габаритах і масі. Існують вулика на меншу кількість рамок, але вони не завжди практичні. Великі моделі на 14 і 16 соторамок зручні для отримання великих хабарів. Проте переносити такі вулики важко.

Переваги утримання бджіл в Даданах

Конструкція дадановских вуликів вважається застарілою, але ще користується популярністю у багатьох бджолярів-любителів. Пояснюється факт рядом переваг:

  • просторий корпус зручний для розміщення великої бджолосім’ї;
  • у вулику зимою можна містити дві бджолосім’ї, розділені перегородкою;
  • продумана конструкція вулика зменшує ймовірність роїння;
  • спрощено доступ до рамок і стільників з медом, розташованим в одному місці;
  • щоб розширити місце для бджіл або медових рамок, вулик доповнюють корпусами і магазинами;
  • однокорпусний вулик є багатофункціональним, що позбавляє пасічника від зайвої роботи з корпусами.

Незважаючи на те, що модель застаріла, до вуликів Дадана у продажу завжди є рамки, запасні корпусу і інші деталі.

Рада! Дадановские корпусу вважаються простими у виготовленні. Новачкам-бджолярем оптимально з цих вуликів починати займатися пасікою.

Класифікація вуликів Дадан

Вулик Дадан 8, 10, 12, 14 ти рамковий: розміри, креслення, пристрій, зі знімним дном, рамки для вуликів Дадан.

По конструкції вулики Дадана діляться на однокорпусні і багатокорпусні моделі. За розмірами розрізняють наступні види:

  • нестандартною конструкцією є 8-ми рамковий будиночок, зустрічається рідко у пасічників любителів;
  • у бджолярів на 10 рамок вулик Дадан вважається класикою;
  • квадратну форму має 12-ти рамковий будиночок, що дозволяє ставити рамки на теплий і холодний занос;
  • вулики на 14 і 16 рамок громіздкі і важкі, більше підходять для стаціонарних пасік.

Француз за походженням, Шарль Дадан вважається першим творцем вуликів, де можна розташувати вертикально бджолосім’ю. Для удосконалення бджоляр вибрав 8-ми рамковий будиночок, переобладнавши його під 12 рамок Квимби.

З часом розробку Дадана удосконалив швейцарський професіонал – Блатт. На думку бджоляра, вулики Дадана більше пристосовані для теплих районів. Швейцарець зменшив ширину корпусу, пристосувавши будиночок до зимівлі в більш суворих умовах. Після вдосконалення рамки від 470 мм зменшилися до 435 мм, що стало стандартом. Систему назвали «Дадан-Блат» в честь двох творців, але в народі конструкція залишилася іменуватися дадановской.

Важливо! Незалежно від кількості рамок, конструкція дадановских вуликів однакова. Розрізняються тільки габарити.

Пристрій вуликів Дадан

Дадановские вулики мають найпростішу конструкцію. Однак при самостійному виготовленні треба знати, з яких частин складається будиночок, як він влаштований.

Особливості вулика Дадана-Блатта

Особливістю дадановской моделі є вертикальне розташування, що відповідає природній системі гнізд диких бджіл. Складається вулик з наступних елементів:

  • Днище зроблено з дощок, має прямокутну форму. Боковини оснащені трьома планками для стикування з корпусом. Замість четвертої планки залишений зазор, який утворює льоток. Виступає за габарити корпусу днище шириною мінімум 5 см є прилетной дошкою. З початком медозбору при необхідності елемент розширюють приставними пристосуваннями.
  • Корпусом виступає короб з чотирма бічними стінками без днища й кришки. Товщина стінок 45 мм. Габарити залежать від кількості рамок. Всередині корпусу є фальци висотою приблизно 20 мм, а шириною близько 11 мм. На виступи вішають рамки.
  • Магазин по конструкції схожий з корпусом, тільки менше по висоті. Ставлять його на вулик під час медозбору. В магазині встановлені полурамки.
  • Дах захищає внутрішній простір від вулика опадів. Бджолярі виготовляють плоску, односкатную і подвійні конструкцію.
  • Навіс зазвичай роблять висотою 120 мм. Елемент служить для теплоізоляції вулика і установки годівниці.

Кожен модуль вуликів Дадан взаємозамінний. Бджоляр сам вирішує, скільки йому треба наростити корпусів. Особливістю дадановских будиночків є конструкція днища. Існують моделі з невіддільним і знімним елементом, що спрощує чистку.

Пристрій багатокорпусних вуликів Дадан

Вулик Дадан 8, 10, 12, 14 ти рамковий: розміри, креслення, пристрій, зі знімним дном, рамки для вуликів Дадан.

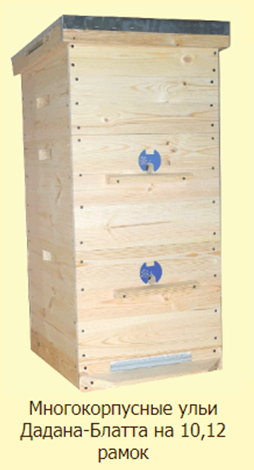

Багатокорпусні Даданы нічим не відрізняються від однокорпусных моделей. Різниця полягає в кількості корпусів, які вміщують більше рамок, що важливо під час медозбору. Найчастіше їх нарощують 4 штуки. В багатокорпусних вуликах пасічнику простіше передбачити, коли почнеться роїння. При необхідності модулі переставляють місцями, додають або зменшують.

Чим відрізняється Дадан від Рута

Вулики Рута і Дадана вважаються найбільш популярними і користуються попитом. Основною відмінністю є їх конструкція. Рутовская модель складна, більше підходить для професійних пасічників. Будиночок складається з кількох модулів. Частіше їх нарощують до 6 штук. Відрізняється Рутовская модель розмірами. У вуликах використовують рамки 230х435 мм.

Вулики Дадана влаштовані простіше, ніж рутівські аналоги, рекомендовані початківцям пасічникам любителям. Якщо говорити про різницю габаритів, то розмір рамки Дадан 300х435 мм, а полурамок – 145х435 мм. Ще важливою відмінністю є технологія утримання бджіл, спосіб вилучення меду. Порівняно з рутоскими вуликами, у Даданів гніздові рамки розташовані вище – 300 мм. Показник для Рута становить 230 мм.

Вулик Дадана на 8 рамок своїми руками

Найменшим за габаритами вважається 8-ми рамковий Дадан. Використовуються такі вулики рідко на аматорських пасіках і виготовляються самостійно.

Креслення і розміри вулика Дадан на 8 рамок

Вулик Дадан 8, 10, 12, 14 ти рамковий: розміри, креслення, пристрій, зі знімним дном, рамки для вуликів Дадан.

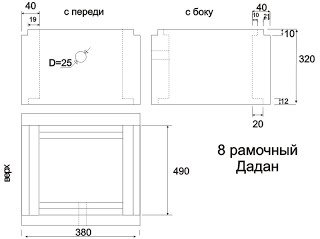

Знайти на 8-ми рамковий вулик Дадан креслення складно, і вони не завжди потрібні. Конструкція вважається нестандартною. Бджолярі-любителі виготовляють будиночки по своєму перевазі, видозмінюючи деякі елементи. Що стосується розмірів, то при самостійному виготовленні спираються на наступні параметри:

  • Довжина корпусу дорівнює довжині дадановской рамки плюс 14 мм. Між бічними планками і стінками будиночка передбачають зазор по 7,5 мм.
  • Ширину вулика розраховують за кількістю рамок, помножених на їх товщину. Для 8-ми рамкової будиночка число 8 множать на 37,5 мм. Останній показник є завтовшки рамок.
  • Висота модуля дорівнює висоті рамки плюс висота фальців.

У 8-ми рамкового вулика ширина гнізда становить 315 мм. Вуличок виходить 7 штук, де міститься до 2,5 кг бджіл. На зиму будиночок оснащують магазином, де міститься 8 заповнених медом рамок з сотами загальною вагою 12 кг. В гніздових рамках запас меду сягає 1,5 кг. Загальний запас кормів для бджолосім’ї на зиму варіюється від 20 до 25 кг.

Процес складання

Виготовлення вулика Дадана починають з підготовки матеріалу. Суху дошку розпускають дисковою пилкою на необхідну ширину і довжину, піддають шліфуванню. На торцях вирізують пази замкового з’єднання.

Після підготовки матеріалу приступають до складання 8-ми рамкового вулика:

  • Складання корпусу здійснюють з’єднанням підготовлених дощок. Замки для герметичності і надійності перед стикуванням змащують клеєм ПВА.
  • Лицьову та тильну сторону корпусу вулика збирають вгорі з широкою дошкою, а вузьку – розташовують внизу. Бічні стінки збирають у зворотному порядку. Рознос швів надає міцність конструкції, запобігає розхитування. Торці стінок (кути корпусу) з’єднують саморізами. Можна використовувати штифти або цвяхи.
  • У нижній частині вулика вирізають льоток.
  • За аналогічним принципом з дошки збирають дно вулика Дадан. Зібраний щит повинен щільно увійти до планки корпусу. Для надійного з’єднання фрезою вибирають паз шириною 20 мм. Зовні корпусу біля льотка кріплять прилетную дошку.
  • На внутрішніх стінках корпусу формують фальци. Виступи виконають роль упорів для плічок рамки.
  • Готовий корпус зовні фарбують олійною або водоемульсійною фарбою.
  • Магазини виготовляють за аналогічним принципом, тільки меншої висоти. Дошку можна взяти меншої товщини – близько 20 мм. Опори для рамок роблять із рейок, прикручених саморізами з внутрішньої сторони стінок корпусу.

    Дах збирають універсальну, відповідну до магазину і дадановскому вулику. На з’єднанні між знімною кришкою і корпусом залишають маленький люфт, але забезпечують щільне прилягання.

    Важливо! Від сонця і вологи дерев’яні корпуси незначно змінюють розмір. Деревина висихає або розбухає. Люфт між дахом і корпусом вулика забезпечить їх вільне роз’єднання.

    Між кришкою і корпусом облаштовують вентиляцію. Існує два варіанти:

    • зробити великий верхній льоток довжиною 120 мм;
    • зробити вузький верхній льоток, а з боків прорізати наскрізні пази і закрити їх сіткою.

    Обидва способи хороші. Вибір залишається за бажанням бджоляра.

    Дах зверху обшивають матеріалом, що захищає вулик від опадів. Підійде листова сталь бажано не піддається корозії. Зазвичай використовують оцинковку.

    Утримання бджіл у восьмирамочных вуликах Дадан

    Вулик Дадан на 8 рамок розміром приблизно збігається з рутовским корпусом. Відповідає кількість отстраиваемых осередків. Проте всіх переваг багатокорпусного вулика конструкція Дадан не здатна забезпечити. Дадановские і рутівський рамки розрізняються по висоті. В багатоярусному вулик Дадана їх не можна ставити врозріз гнізда з-за великого розриву між корпусами.

    У 8-ми рамковій Останньому з-за великої висоти бджоли неохоче добираються до магазину. Вони починають відкладати мед у верхній частині гніздової рамки. Це місце є найтемнішим. Королева для відкладання яєць просувається ближче до льотка. Матці потрібен кисень. Якщо Дадан на 8 рамок зроблений без верхнього льотка, королева буде охоче працювати тільки знизу. Розплід від верхнього до нижнього бруска не вийде. Виникнуть проблеми з переходами в магазин.

    Рада! Якщо порівняти 8-ми рамковий Дадан та Рута, то перший тип вулика вважається нестандартним. Для нього не виробляють запасних частин, в літературі немає докладних креслень.

    Вулика, холстики, подкрышники доведеться робити самостійно, розраховувати оптимальні розміри, придумувати пристосування.

    Як зробити 10-ти рамковий вулик Дадан

    Для початківця бджоляра оптимально витримати розміри 10-ти рамкового вулика на даданівську рамку, і самостійно виготовити конструкцію.

    Креслення і розміри вулика Дадан на 10 рамок

    Вулик Дадан 8, 10, 12, 14 ти рамковий: розміри, креслення, пристрій, зі знімним дном, рамки для вуликів Дадан.

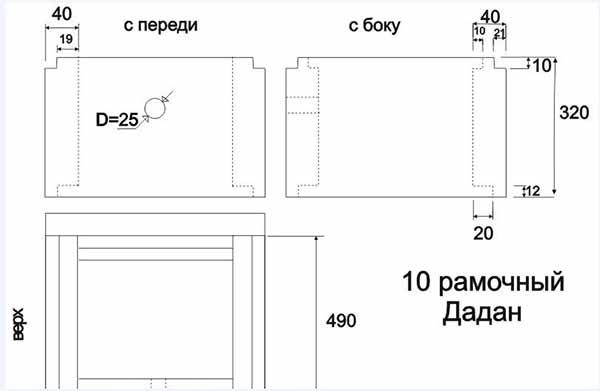

    В загальних рисах креслення 10-ти рамкового вулика Дадан аналогічний схемою конструкції на 8 рамок. Відмінністю є лише розміри.

    Інструменти і матеріали

    Для складання вулика аналогічно знадобляться сухі дошки. Оптимально підходить сосна, верба або липа. При відсутності цих порід підійде інша деревина з легким питомою вагою. З інструменту потрібна дискова пила, шліфувальна машина, набір стамесок, рубанок, фрезер.

    Процес складання

    Черговість складання 10-ти рамкової Дадана нічим не відрізняється від попередньої моделі на 8 рамок. Корпус і дно збирають з нарізаною дошки згідно з кресленням. Заготовки з’єднують замком шип-паз з попередньою промазуванням клеєм. Літки бажано зробити зверху і знизу. Дах оптимально обшити алюмінієвим листом. За рахунок меншої ваги алюмінію зменшиться загальна маса 10-ти рамкового вулика. В останню чергу збирають магазини. Готову конструкцію фарбують.

    Особливості пасічникування в 10-рамкових Даданах

    Вулик Дадан 8, 10, 12, 14 ти рамковий: розміри, креслення, пристрій, зі знімним дном, рамки для вуликів Дадан.

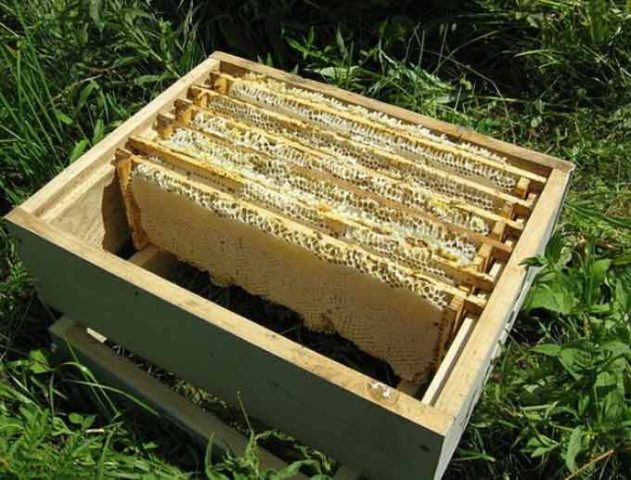

    Вулик Дадана на 10 рамок краще своїх побратимів, коли справа стосується змісту молодого виводка, ще жодного разу не зимовавшего. Однак для розвиненої сильної сім’ї такий маленький будиночок. Утримання бджіл у 10-ти і 12-ти рамковому вулику однакове. Перший варіант виграє лише в меншій вазі, що зручно при перенесенні.

    З-за маленького гнізда 10-ти рамкового вулика медоносних бджіл краще тримати в двох дадановских корпусах. Самі гнізда на зиму не зменшують. При необхідності розділити бджолосім’ю на підлогу літа, частина бджіл без королеви відправляють в інший маленький вулик, де почнеться новий розвиток. Залишилися бджоли з маткою з часом заповнять всі гніздо.

    Однак вулик на 10 рамок можна використовувати для сильної сім’ї, якщо гніздо буде в двох корпусах. Всередині загального будиночка розташуються крайні кормові стільники з медом і пергою, 12 расплодных сот, 2 рамки для нових стільників. Додатково всередині залишається запасне порожнє місце для двох рамок. Його використовують при посиленні гнізда чи виведення розплоду.

    Дадановский 12-рамковий вулик своїми руками

    Щоб зібрати своїми руками вулик Дадан 12-ти рамковий, розміри, креслення знадобляться точні. Конструкція відрізняється збільшеними габаритами. Іноді будиночки роблять зі знімним дном для полегшення чищення.

    Креслення і розміри вуликів Дадан на 12 рамок

    Вулик Дадан 8, 10, 12, 14 ти рамковий: розміри, креслення, пристрій, зі знімним дном, рамки для вуликів Дадан.

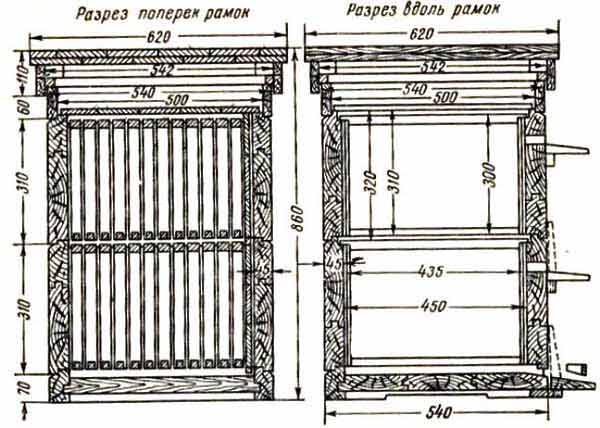

    Схема відображає розріз двох’ярусного Дадана вздовж і поперек рамок. За кресленням з розмірами нескладно зібрати корпусу, днище, кришку і інші елементи вулика.

    Розміри і креслення вулика Дадан на 12 рамок зі знімним дном

    Повторювати креслення вулика Дадан на 12 рамок зі знімним днищем немає сенсу, так як він ідентичний. Те ж саме стосується розмірів. Конструкцію роблять за аналогічною схемою, тільки днище капітально не закріплюють.

    Необхідні інструменти та матеріали

    З матеріалів використовують дошку з замковим з’єднанням. Додатково знадобляться цвяхи, саморізи, клей ПВА, листовий метал для оббивки даху. Інструменти потрібні для деревообробки: рубанок, пила, фрезер, стамеска, молоток.

    Як зробити вулик Дадан на 12 рамок своїми руками

    Після шліфування дощок наждачним папером і нарізки на заготовки потрібних розмірів приступають до складання будиночка:

    • Корпус. Дно збирають точно так, як і 8-ми або 10-ти рамковий Дадан. Дошки з’єднують замком, попередньо промазав клеєм. Кутові з’єднання корпусу стягують саморізами або збивають цвяхами.
    • Наступними по черзі збирають магазини. Усередині всіх корпусів роблять упори для рамок.
    • Коли магазини будуть готові, приступають до виготовлення подкрышечной частини.
    • Для вічка в корпусі прорізають отвір, ставлять прилетную планку.
    • Останній виготовляють кришку. Щит аналогічно збирають з дощок, зверху оббивають оцинкуванням.

    Готову конструкцію перевіряють, щоб всі елементи вільно роз’єднувалися і складалися. Фінальною частиною є фарбування вулика.

    Важливо! При самостійному виготовленні важливо витримати підрамковий простір у вулику Дадана правильного розміру.

    Досвідчені пасічники радять його робити високе до 20 см, щоб вільно розміщувалася сім’я. В Даданах заводського виготовлення часто підрамковий простір складає 2 см, що дуже мало для сильної бджолосім’ї.

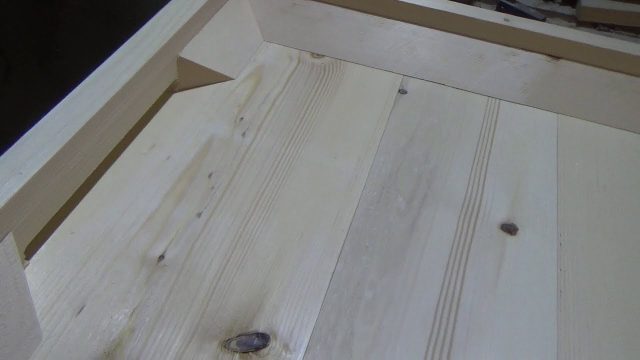

    Виготовлення вуликів для бджіл Дадан на 12 рамок зі знімним дном

    Вулик Дадан 8, 10, 12, 14 ти рамковий: розміри, креслення, пристрій, зі знімним дном, рамки для вуликів Дадан.

    Дадан на 12 рамок зі знімним дном збирають за аналогічним принципом. Відмінністю є тільки нижня частина. Днище збирають з дошки у вигляді піддону. Щит вставляють всередину корпусу з допомогою фальців, що дозволяють швидко збирати і розбирати Вулик. Товщина знімного днища 30 мм, а обв’язки – 35 мм. З допомогою вкладишів формують додатковий льоток. На зиму їх змінюють іншими вкладишами з меншими отворами для збереження тепла всередині вулика.

    Всередині будиночка зі знімним дном підрамковий простір витримують до 25 див. Передня частина днища виступає за межі корпусу на 5 см, утворюючи прилетную дошку.

    Особливості утримання бджіл у 12-рамкових вуликах Дадан

    Вулик Дадан 8, 10, 12, 14 ти рамковий: розміри, креслення, пристрій, зі знімним дном, рамки для вуликів Дадан.

    Особливості догляду за бджолами в 10-ти і 12-ти рамкових вуликах однакові. Конструкція різниться лише різницею в кількості рамок. Для 12-ти рамкової Дадана додатково варто розглянути метод Лонина, відповідний також своєму побратиму на 10 рамок.

    Технологія вимагає виконання наступних дій:

    • період з березня по кінець квітня використовують для збільшення гнізда вшир;
    • з квітня по травень встановлюють роздільні решітки, допомагають збільшити гніздо вниз, але расплодную частина не турбують;
    • у верхніх секціях до 15 травня зрізають маточники, або пускають їх для виведення нової матки;
    • магазини на вулик нарощують перед початком медозбору.

    Коли весь мед по закінченні сезону буде відкачано, вулик готують до зимівлі.

    Який вулик краще: 10 або 12-рамковий

    За принципом утримання бджіл особливої різниці між вуликами на 10 і 12 рамок немає. Перший варіант будиночка легше переносити, він більше підходить для слабкої сім’ї. Другий варіант будиночка більше стійкий з-за квадратної форми. Магазин можна ставити на 2 тижні з запізненням, причому допускається її розташувати перпендикулярно рамок гнізда. Мінусом вважається велику вагу.

    Креслення і розміри 14-рамкового вулика Дадан

    Вулик Дадан 8, 10, 12, 14 ти рамковий: розміри, креслення, пристрій, зі знімним дном, рамки для вуликів Дадан.

    Схема Дадана на 14 рамок аналогічна попередникам, відрізняються тільки збільшені розміри. Вулик має ряд переваг:

    • Збільшений обсяг, що дозволяє утримувати сильну родину, отримувати великі хабарі.
    • В лежаку з двома корпусами можна довгий час розширювати гнізда, що вигідно при двухматочном способі утримання бджіл.
    • Коли сім’я розшириться до 24 рамок, її не треба стримувати в розвитку.
    • З установкою надставок на 14-ти рамковий Дадан бджоли надовго завантажені роботою. У бджоляра з’являється вільний час.

    Недоліком вважається велику вагу і габарити. Вулики важко переносити. Якщо пасіка кочове, на платформу стає менша кількість будиночків.

    Важливо! Щоб збільшити продуктивність пасіки з 14-ти рамковими Даданами, пасічнику треба покращувати якість бджіл.

    16-рамковий вулик Дадан: розміри і креслення

    Вулик Дадан 8, 10, 12, 14 ти рамковий: розміри, креслення, пристрій, зі знімним дном, рамки для вуликів Дадан.

    Дадан на 16 рамок являє собою серйозну конструкцію великої маси. Бджіл утримують на холодний занос, розташувавши рамки перпендикулярно річку.

    Перевагою конструкції вважається:

    • простота проведення огляду рамок;
    • покращений повітрообмін гнізда;
    • стійкість вулика з великою кількістю надставок;
    • під час медозбору вистачає встановлення двох магазинів.
    • влітку під час маленького хабар у спеку можна ставити магазини на 3 тижні пізніше, що спрощує вирішення проблеми з роїнням.

    Існує ряд недоліків:

    • навесні гнізда розвиваються повільно;
    • осіннє нарощування бджіл відбувається на рівні 12-ти рамкової Дадана;
    • важко переносити;
    • великі габарити ускладнюють транспортування, занесення в омшаник.

    За відгуками сибірських бджолярів, у великих вуликах практично відсутня проблема з підвищеною вологістю. Заради цього пасічники готові забути про недоліки.

    Креслення і розміри дадановской рамки

    Вулик Дадан 8, 10, 12, 14 ти рамковий: розміри, креслення, пристрій, зі знімним дном, рамки для вуликів Дадан.

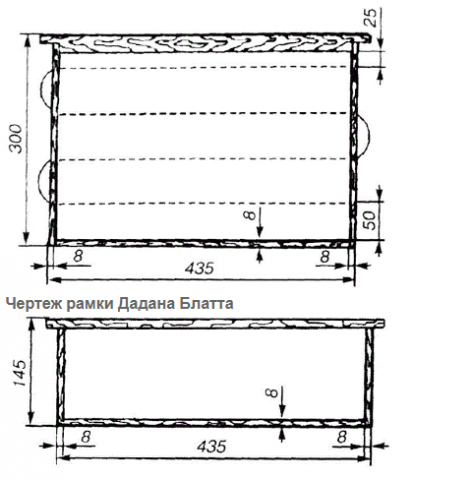

    Для всіх моделей вуликів розмір дадановской рамки не виходить за межі стандартів і становить 435х300 мм Аналогічно зберігається конструкція. Існують ще полурамки. Їх використовують в магазинних надставках. Якщо порівняти габарити полурамки з розмірами рамки Дадана, то ширина залишилася без зміни – 435 мм Зменшена тільки висота до 145 мм.

    Для утеплення гнізда на зиму всередину вулика ставлять діафрагму. Пристосування нагадує рамку, тільки обшиту з двох сторін фанерою. Внутрішній простір заповнений утеплювачем, зазвичай пінопластом. Витримують розмір діафрагми для вулика Дадан такий же, як і для рамки, але по висоті додають 5 мм. до того Ж бічні планки по товщині збільшують на 14 мм. Перевищення бічних елементів по висоті і товщині дозволяє щільно закривати діафрагмою простір між рамками і бічними стінками вулика.

    Висновок

    Розміри-креслення 12-ти рамкового вулика Дадан можна взяти за основу конструкції. Принцип виготовлення будиночків для різної кількості рамок не має відмінності. Схему залишають без зміни, а треба просто змінити розміри і приступити до складання.
