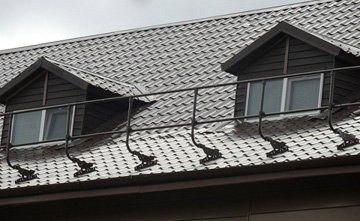

Види покрівельних огорож: особливості монтажу, матеріалиБезпека людини при знаходженні його на даху – один з ключових моментів в будівельній справі, без урахування якого будівлю неможливо здати в експлуатацію. Щоб убезпечити людей, які перебувають на покрівлі, на дахах встановлюють покрівельні загородження.

Однак вимоги, які державні стандарти висувають до покрівельним загороджень на експлуатованої або ж неексплуатованої покрівлі, дещо відрізняються.

Існують і інші стандарти: для виготовлення покрівлі підходять тільки певні матеріали, здатні тривалий час протистояти корозії і витримувати вагу людини протягом усього терміну експлуатації. Якими ж бувають покрівельні загородження, і з яких матеріалів їх створюють?

За їх призначенням виділяються загородження для покрівлі наступних видів:

  • загородження для покрівлі з парапетом;
  • загородження для покрівлі без парапету.

Відрізняються один від одного такі види покрівельних огорож тільки висотою і спосіб їх кріплення.

Виходячи з наповненості каркаса, прийнято виділяти:

  • гратчасті дахові огородження. Гратчасті покрівельні загородження являють собою загородження, виконані у вигляді решіток, і закріплені на покрівлі з допомогою кронштейнів. Такі конструкції складаються з профільованого металу з поперечними і вертикальними поперечинами;
  • екранні дахові огородження. Являють собою пластини з листового або плиткового матеріалу, закріплені на металевому каркасі;
  • об’єднані дахові огородження – огорожі, що поєднують в собі обидва типи загороджень.

І на підставі того, на яку покрівлю буде встановлено огорожу, прийнято виділяти:

  • дахові огородження для експлуатованої покрівлі;
  • дахові огородження для неексплуатованої покрівлі.

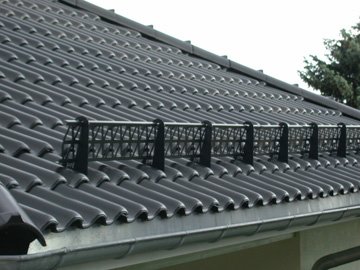

Види покрівельних огорож: особливості монтажу, матеріалиДуже важливо дотримуватися нормативні і технічні вимоги до покрівельним огородженням при їх монтажі.

Якісні огорожі фірми BORGE можна подивитися тут.

Вибір матеріалу для покрівельного огорожі

При виборі матеріалу, з якого буде виготовлятися покрівельне загородження і система його фіксації на даху, виходять з параметрів місця установки:

  • види покрівельних покриттів;
  • типу даху.

Щоб було ясніше, слід навести приклад: якщо дах покритий оцинкованим матеріалом, в якості матеріалу для виготовлення огорож буде використовуватися оцинкована сталь, а якщо фальцева покрівля, огорожа виготовлять з труб і прутків. Втім, пора перейти до деталей.

Матеріал: оцинкована сталь

Прокатка сталі з високою точністю дає можливість застосовувати її для створення огорож будь-яких видів, а також кріпильних систем для них. На сталеву конструкцію наноситься цинкове покриття, що додає сталі високу стійкість до корозії.

Подібна обробка сталі робить її стійкою до перепадів температури, дозволяючи легко переносити температурний проміжок від 80 градусів морозу і до 300 градусів тепла. Теплопровідність у оцинкованої сталі низька. Покрівельні огорожі, виконані з оцинкованої сталі, можуть служити, у середньому, не менше 50 років, а коштують набагато дешевше інших матеріалів, що мають подібні властивості.

Матеріал: оцинкована сталь з покриттям

Оцинковану сталь покривають спеціальним порошком, який захищає її від корозії і надає всій огороджувальної конструкції потрібний колір.

Матеріал: нержавіюча сталь

Конструкції, виготовлені з нержавіючої сталі, мають підвищену ступінь стійкості до агресивного впливу зовнішнього середовища.До складу нержавіючої сталі включають великий список легуючих домішок, наприклад, часто додається хром, рідше – нікель і титан, молібден.

У складах, де в числі домішок переважає хром (його кількість – понад 20%) , сталь має найбільш високу стійкість до корозії: на металі утворюється плівка, яка захищає його від агресивного впливу середовища.

Матеріал: мідь

Мідь – ще один прекрасний матеріал для виготовлення огороджувальних покрівельних конструкцій: має хороші антикорозійні властивості, відрізняється високою тепловою і електричною провідністю, а плавиться при температурі, значно перевищує 1000 градусів за шкалою Цельсія.

Через приблизно десяток років експлуатації мідь покривається патиною темного зеленого відтінку, яка являє собою міцний бар’єр від агресивних природних явищ: вологи, температурних перепадів, морозу і спеки.

Конструкція огороджень експлуатованої покрівлі

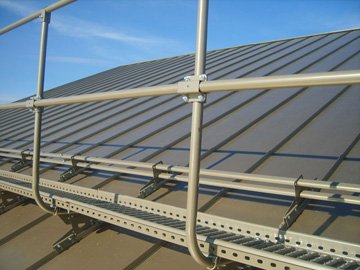

Види покрівельних огорож: особливості монтажу, матеріалиЕксплуатованою покрівлею вважається покрівля, яку використовують мешканці або робочі будівлі для різних потреб: обслуговування даху, створення зимового саду або технічних приміщень.

Дахові огородження на таких дахах виконують не лише функцію забезпечення безпеки, але і надають будівлі завершений архітектурний вигляд. Експлуатовані дахи повинні бути обладнані безпечним виходом для людей і мати дахові огородження по всьому периметру.

Зведення будівельних правил, що датується 21.01.1997, повідомляє про наступні нормативи, які потрібно врахувати при встановленні покрівельного загородження. Отже, загородження повинно встановлюватися на даху висотою від 10 метрів, де покрівля утворює ухил до 12 градусів, а також на даху, висота яких перевищує 7 метрів, а покрівля утворює похил більше 12 градусів.

Якщо висота будівлі досягає позначки в 30 метрів, покрівельне огорожа повинна бути не нижче 110 див. В будівлях, висота яких перевищує 30 м, висота покрівельних огорож дорівнює 120 див. Якщо на даху вже є парапет, необхідно зменшити висоту встановлених огорож на висоту парапету.

У будь-якому разі слід дотримуватися вимоги, що пред’являються до параметрів огорож: відстань між двома горизонтальними планками дахового огородження не повинно перевищувати 30 см, а між двома вертикальними – не більше 1 метра.

Конструкція огороджень неексплуатованої покрівлі

Що стосується неексплуатованих покрівель, зведення будівельних правил в даному випадку не вимагає споруди жорсткого підстави для огорожі, так як постійної присутності людей на даху не буде.

Але коли виникають ситуації, в яких людині необхідно вийти на дах і провести там деякий час, монтується огорожу у вигляді мостів або трапів, що знижують ризики падіння, рівномірно розподіляють вагу по всій площі покрівлі.

Вимоги будівельних правил однакові для експлуатованих, неексплуатованих покрівель, але в державному стандарті вони дещо відрізняються.

Дахові огородження на неексплуатованої покрівлі повинні мати висоту не менше 60 см: цей показник не залежить від кількості поверхів у будинку і його висоти. Відстань між кожними елементами конструкції не повинно бути більш 30 див.

Види покрівельних огорож: особливості монтажу, матеріалиЗалізні дахові огородження — це найкращий варіант для вашої покрівлі.

Якщо у вас скатна покрівля, то про огорожах для неї ви можете почитати тут.

А про огорожі плоского даху можна прочитати за посиланням http://rooffs.ru/accessories/ogragdeniya/dlya-ploskoy-krovli.html

Інструкція з монтажу огородження покрівлі

Види покрівельних огорож: особливості монтажу, матеріалиПокрівельні огорожі необхідно встановлювати тільки по всьому периметру дахів, розташовуючи їх над карнизних звісом. Закріпити покрівельне огорожу можна на парапеті або схилі покрівлі. Труби, що використовуються для створення покрівельних огорож, стискають з одного боку, щоб можна було з’єднати всі елементи конструкції між собою.

Коли використовується вальмовий конструкція огородження, єдиний її контур по периметру покрівлі утворюють за допомогою сполучних кутів з труб. Однак при роботах з цим найважливішим елементом безпеки на даху забороняється використовувати абразивні інструменти для різання металу.

Встановлюють дахові огородження на дахах у наступному порядку. Першим ділом, яким потрібно зайнятися перед установкою, буде перевірка комплектності: набір покрівельних огороджень повинні входити елементи, які дадуть можливість здійснити монтаж огорож на стандартні покрівельні матеріали: металочерепицю з кроком в 30, 35 і 40 см, матеріали, створені на бітумному підставі, або профільований лист.

Сам процес монтажу починають з встановлення на покрівлю універсальних кронштейнів, відмірюючи між кожним з них крок у 1,1 метра. Потім, після встановлення універсальних кронштейнів, кріпиться кронштейн регулювальний, який дає можливість зафіксувати покрівельне огородження у суворо вертикальному положенні поза залежності від кута, на який нахилена покрівля.

Найчастіше всі регулювальні кронштейни здатні фіксувати огорожу при вугіллі від 0 до 45 градусів. На регулювальному і універсальному кронштейні повинні збігатися технологічні отвори: використовуючи болти, фіксують необхідний у кожному конкретному випадку кут нахилу.

Використовуючи хомут, його кронштейни і гайки розміру М8, на регулювальні кронштейни кріплять трубу, виконану у формі букви «М», на яку слідом ставитиметься капелюшний кронштейн. Відмірявши 30-60 см від верхнього краю труби, встановлюють капелюшний кронштейн, що складається з двох схрещених планок: саме в нього і вставляють круглу трубу, яка буде виконувати функції нижнього поручня.

На верхню частину труби кріплять кронштейн у вигляді скоби, який стане місцем кріплення другий округлої труби – вона буде виконувати функції верхнього поручня. Таким чином, кронштейни-скоби і труби, огорожа «нарощують» до необхідної висоти.

Вибрати правильні дахові огородження досить просто, головне пам’ятати основні правила і вимоги державного стандарту. Не забувайте, що:

  • матеріал для дахового огородження вибирають, ґрунтуючись на матеріалі покрівлі;
  • висоту огорож на дахах визначають зведення будівельних норм і держстандарт;
  • висота огороджень на експлуатованих покрівлях відрізняється від висоти огорожі на дахах які не експлуатуються;
  • дахові огородження встановлюються по всьому периметру даху.
