Віброплита: для чого вона потрібна, яка буває і як вибрати

Зміст статті:
Віброплита: різновиди та їх особливості
Чотири критерії вибору віброплити
Віброплита своїми руками: як і з чого її зробити

Віброплита, або просто кажучи трамбування, має тільки одне призначення – ущільнювати сипучі матеріали. Але незважаючи на таку вузьку спрямованість цього інструменту, що застосовується у багатьох сферах діяльності людини. І в першу чергу – це будівництво, з її допомогою ущільнюють грунт на будмайданчику і щебеневу відсипання. Її навіть використовують для укладання тротуарної плитки – тут вона взагалі незамінна. У цій статті разом з сайтом stroisovety.org ми розберемося з різновидами даного інструменту, тим самим відповівши на питання, як його вибрати, а також розглянемо можливість самостійного виготовлення віброплити.

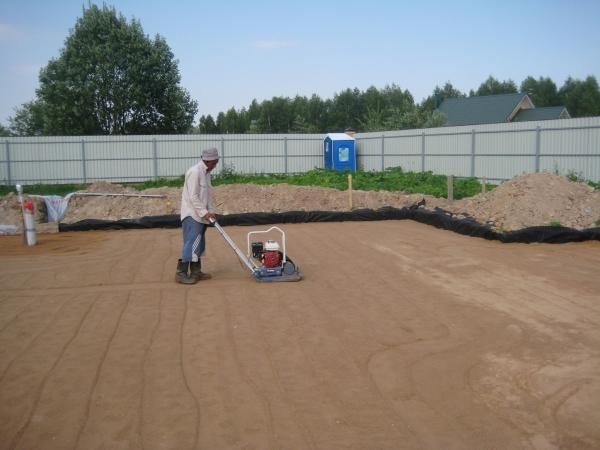

Віброплита реверсивна фото

Зміст

Віброплита: різновиди та їх особливості

За великим рахунком, всі сучасні трамбування влаштовані однаково і практично нічим один від одного не відрізняються – єдине, чим можуть спостерігатися розходження, це в типі приводу, що використовується для роботи цього інструменту, а також деяких конструктивних особливостях. Наприклад, в наявності реверсивного руху – з ним для початку і розберемося, але спершу потрібно зрозуміти, за рахунок чого цей інструмент пересувається по утрамбовываемой площині. Ви ж не думаєте, що такий важкий інструмент оператор переміщує вручну – так будівельника надовго не вистачить. Оператор тільки направляє віброплиту, а рухається вона за рахунок дрібної вібрації, завдяки якій і здійснюється процес трамбування – плита як би сама себе підштовхує в потрібному напрямку.

Але повернемося до нашого реверсу – він зручний тим, що віброплиту не доводиться розгортати в процесі роботи. Її тягають взад і вперед, перемикаючи режими роботи – змінюють напрямок ходу вібрації, завдяки яким вона рухається або передом або задом.

Крім реверсу, як і говорилося вище, віброплити можуть розрізнятися за типом приводу – у цьому відношенні їх можна розділити на три групи.

Електрична віброплита. Цей вид трамбування міцно прив’язаний до ліній електропередач – якщо плануєте проводити роботи далеко від них, то такий інструмент краще не купувати. Або купувати тільки в парі з генератором електричної енергії.

Бензинова віброплита. Це найбільш затребуваний на сьогоднішній день апарат та його основне достоїнство полягає в вартості. Як правило, по ціновій категорії він розташований посередині між електричними трамбівками і дизельними віброплитами.

Дизельна віброплита. Незважаючи на те, що цей інструмент практично ні в чому не поступається своєму бензинового аналога, він використовується рідше, так як коштує трохи дорожче.

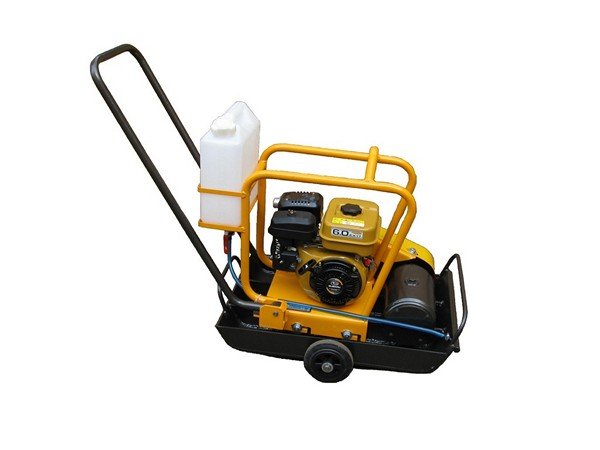

Віброплита дизельна фото

Існує і третій показник (а вірніше характеристика) даного інструменту – маса. За цією ознакою всі вироблені віброплити можна розділити на чотири групи.

Легкі, вагою до 75кг.

Універсальні – їх маса може змінюватись в межах від 75 до 90кг.

Середньотяжкі 90-140кг.

Важкі – 140кг і вище.

Масу можна назвати чи не найбільш важливою характеристикою віброплити – саме від неї і від розміру трамбовочной майданчика повністю залежать її можливості. Про це й поговоримо далі, вивчивши питання, як вибрати трамбування?

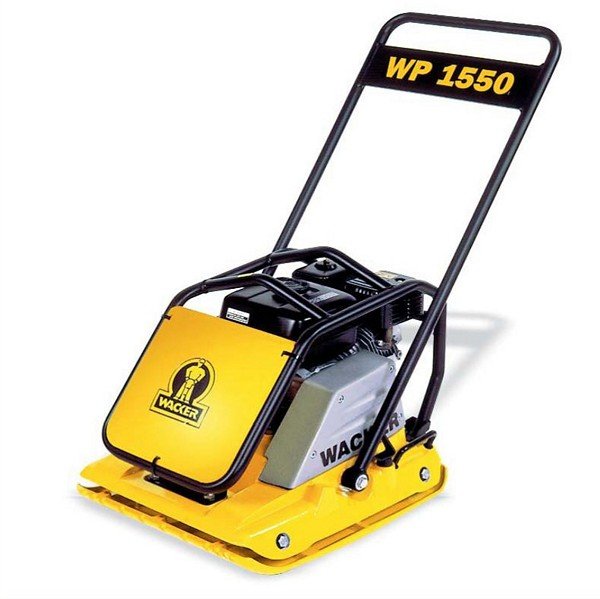

Бензинова віброплита фото

Чотири критерії вибору віброплити

Як і говорилося вище, найголовнішим показником такої техніки є її вага – саме він обумовлює ті типи робіт, з якими вона може впоратися. В цьому відношенні навіть існує спеціальна класифікація.

Для облаштування ландшафту, майданчиків і доріжок з дрібних грунтів глибиною до 150мм, а також укладання тротуарної плитки використовується легкий тип віброплит, вага яких не перевищує 75кг.

Універсальні плити, вага яких знаходиться в межах 75-90кг, також можуть використовуватися в процесі виконання вищевказаних робіт, але в тому випадку, якщо товщина пресованого грунту становить до 250мм. Крім того, з її допомогою можна латати асфальт і виконувати ремонт доріг після прокладки комунікацій. Від укладання тротуарної плитки за допомогою даного інструменту краще відмовитися.

Середньотяжкі плити застосовуються при трамбування ґрунту, шар якого становить до 600мм – як правило, такі машини використовуються при будівництві дорожнього полотна, засипці глибоких траншей, в тому числі і навколо тільки що побудованого фундаменту.

А що стосується важких машин, то їх застосовують в тому випадку, коли необхідно трамбувати грунт на велику глибину, що перевищує 600мм.

Наступне, на що потрібно звернути увагу при виборі трамбування, це віброусіліе – цей показник характеризує ступінь ущільнення. Природно, чим він вище, тим якісніше проводиться трамбівка – але всьому є межа. Іноді надмірні зусилля можуть мати і негативний вплив. Наприклад, при укладанні тротуарної плитки зусилля понад 20кН згубно позначаться – вібрація буде руйнувати саму плитку.

Важливим показником є і розмір робочої поверхні самої плити. Тут справи йдуть з точністю до навпаки, якщо порівнювати їх з виброусилием – чим плита менше, тим якісніше трамбування буде ущільнювати грунт і різні суміші.

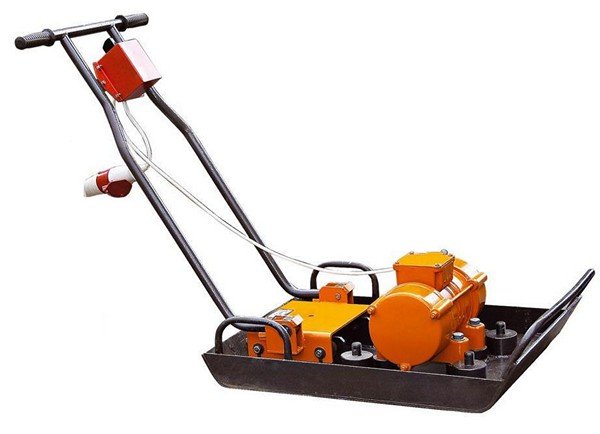

Віброплита електрична фото

Природно, існує класифікація за типом приводу – про нього ми вже говорили. Також ми вже вели розмову і про реверсивності, яка значною мірою полегшує роботу з інструментом. Крім усього іншого, при купівлі віброплити слід звернути увагу на матеріал робочої поверхні (чавун найкраще), на наявність транспортувальних коліс, наявність системи змочування ґрунту (такі машини більш ефективні), на складну ручку і, найголовніше, на цілісність корпусу плити і підошви. Наявність болтів робить інструмент менш надійним.

Віброплита своїми руками: як і з чого її зробити

Якщо задатися метою, то своїми руками можна виготовити практично все, що завгодно, і віброплита в цьому відношенні не є винятком. Для її складання знадобиться всього дві речі: електричний вибродвигатель типу ІВ-99В і купа заліза, що додається до неї електричної зварюванням, болгаркою та іншими подібними інструментами. Найбільш складно виготовити корпус віброплити, але і це для цілеспрямованих людей не буде проблемою. Підошва робиться з листового металу товщиною близько 5 мм і більше – її краю потрібно буде загнути, тому краще застосувати більш тонке залізо, склавши його вдвічі. На цій підошві слід передбачити кріплення для вибродвигателя.

Друга частина цієї машинки є нічим іншим, як ручкою, за допомогою якої нею потрібно керувати. Виготовити її за допомогою зварювання не складно, але тут є один нюанс – знадобиться погасити вібрації двигуна, що передаються на рукоятку. В іншому випадку працювати таким інструментом буде практично неможливо. Рішень тут може бути безліч, але найбільш простим виявиться використання потужних пружин – вони встановлюються між самою плитою з двигуном та рукояткою. Їх можна надіти прямо на болти, що з’єднують дві частини машини. Не зайвим буде продумати систему складаної ручки – якщо ви плануєте активно використовувати свій виріб, то його треба буде якось транспортувати. А з довгою ручкою це не дуже зручно робити.

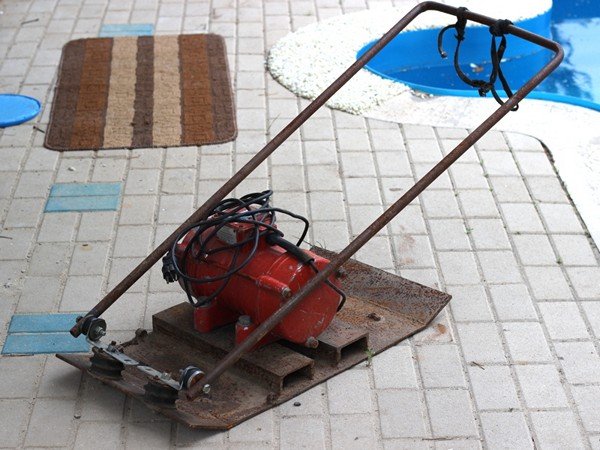

Саморобна віброплита фото

Про що ще потрібно буде потурбуватися, так це про управління вибродвигателем – в стандартному варіанті на рукоятку саморобної віброплити виноситься кнопка включення двигуна і реостат. Останній потрібен для регулювання кількості обертів двигуна – як кажуть у народі, це буде своєрідна педаль газу. Також не забудьте передбачити спеціальний роз’єм для підключення електричного кабелю.

На закінчення теми кілька слів про виробників. На сьогоднішній день віброплити виготовляють практично всі кому не лінь – в магазинах є інструмент цього типу на будь-який розмір гаманця. Помилитися при виборі досить просто, і справа тут зовсім не в знанні технічних характеристик. Все набагато тривиальней – є добросовісні виробники, а є не дуже. Так от, до добросовісним виробникам можна віднести виробників з Європи Wacker, Weber, Ammann, Bomag. Не гірше за них віброплити Shatal (Ізраїль), Jeonil Machinery (Південна Корея) і NTC (Чехія). Є і наші добропорядні вітчизняні виробники – Сплитстоун, Мотопром і СЗПО. А ось що не потрібно купувати, так це китайські інструменти – хоча як знати, і серед них є гідні моделі. Наприклад, TEKPACK або MASALTA. Загалом, вирішувати вам, і перш ніж ваше рішення буде остаточним, краще проконсультуватися у фахівців або почитати відгуки вдячних (а іноді не дуже) споживачів.

Автор статті Олександр Куликов
