    Такий димовідвід забезпечений двома трубами: одна для подачі свіжого повітря з вулиці, інша – для виходу диму. Тобто ця система повністю закрита і в роботі котла не бере участь повітря з приміщення. До речі, необов’язково, щоб викид і приплив повітря здійснювався через димовідвід, який розділений на дві частини – є також моделі, які мають окремі труби. Найчастіше використовують горизонтальний коаксіальний димар, хоча при необхідності можна зробити і вертикальний .

    Пристрій коаксіального димоходу: які переваги він дає ?

    Установка коаксіального димоходу: вимоги до монтажу

    Принцип його дії такий: за допомогою зовнішньої труби в систему проникає кисень, необхідний для горіння газу, а продукти згоряння через вихлопну (внутрішню) – виводяться назовні. За допомогою подібної конструкції можливо вирішувати одночасно кілька питань:

    • При проходженні холодного повітря через зовнішню трубу він зігрівається про вихлопну, що призводить до підвищення ККД теплоагрегата.
    • Високий показник ККД призводить до повноцінного спалювання газу, підвищуючи екологічність опалювального обладнання.
    • Внутрішній канал, який нагрітий димом, що поступають вгору, остуджує холодний, що йде вниз по зовнішньому каналу, що сприяє підвищенню пожежної безпеки димовідводу.
    • Замкнутість системи горіння робить опалювальне приміщення комфортнішим і необхідності в установці додаткової вентиляції немає.
    • Монтаж, установка комплектуючих проходить без додаткових конструкцій, а також занадто складних операцій.
    • Для установки димоходу не потрібно багатометрових труб на даху. Канал виводять назовні через стіну.
    • Таку методику можна використовувати для котлів, що працюють на газовому, твердому і рідкому паливі. Продукти згоряння, влагосодержащих і сухі, без проблем виводяться через такий двуконтурний модуль.
    • Для теплоагрегата будь-якої потужності можна підібрати димовідвід з необхідним діаметром труб.
    • Установка коаксіального димоходу забирає менше корисного простору житлового приміщення, ніж звичайної. Його складові значно, в кілька разів легше стандартних і не вимагають будь-якої основи. Враховуючи товщину стінок (до 0,8 мм), вони досить швидко нагріваються до робочої температури – 250°. Це сприяє максимальному зменшенню кількості конденсату.

    Димовідвідний канал буде якісно працювати тільки за умови його правильного розташування. Особливість цього типу систем в можливості установки і вертикально, і горизонтально.

    • стандартний вертикальний коаксіальний димохід має велику довжину і більш складний в монтажі,
    • горизонтальний воздухоотвод, на відміну від нього більш практичний і дешевий,
    • є також комбінований варіант, коли через горизонтальний короткий контур з вулиці надходить повітря, а виводиться, відповідно, через вертикальний.

    Як правильно встановити відповідно до вимог ?

    Подібні конструкції можна збирати своїми руками, звичайно, якщо знати в нюансах, як встановити.

    Вимоги ?

    Установка димоходу проходить згідно Сніп і правилам, визначеним в інструкції і технічної документації.

    • Тиск подаваного природного газу не повинна бути більше 0,03 кгс/см2 (0,003 Мпа).
    • Газопровід вводиться безпосередньо в приміщення, в якому знаходиться тепловий агрегат.
    • Допускається виводити димові гази через зовнішні стіни будівлі (для котлів, потужність яких до 30 кВт).

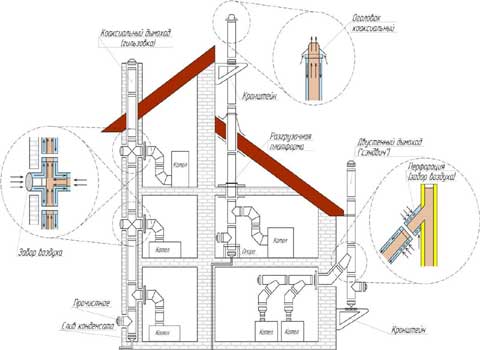

    Схема установки: максимальна довжина і інші нюанси ?

    Перед початком робіт виконуються розрахунки, при яких слід врахувати, що

    • довжина коаксіального димоходу, якщо немає особливих вказівок в інструкції, починається з п’яти метрів, а горизонтальних ділянок – не більше одного метра,
    • по висоті димовідвід не повинен бути вище гребеня покрівлі.

    Навіть якщо котел знаходиться на значній відстані від зовнішньої стіни, питання встановлення вирішується досить просто, так як подовжити коаксіальний димохід (до 3 метрів) дуже просто – для цього потрібен спеціальний подовжувач.

    РекомендуемДлина труб розраховується таким чином, щоб стики не опинилися в перетин стіни.

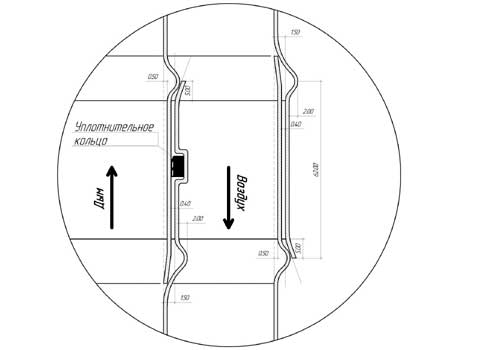

    Установка подібних систем проводиться за розтрубного технології. Якісне ущільнення стиків за допомогою термостійкої гуми виключає проникнення продуктів горіння в приміщення. Тобто вони не тільки ефективні і практичні, але і безпечні для здоров’я користувачів.

    Установка зовнішнього коаксіального димовідводу ?

    Установка коаксіального димоходу: вимоги до монтажуЗовнішній варіант конструкції використовують для готових будинків, в яких немає опалення.

      • Спочатку визначають правильне місце розташування системи опалення та початку входу димовідводу, роблять розмітку. Саме опалювальне обладнання можна встановити пізніше.

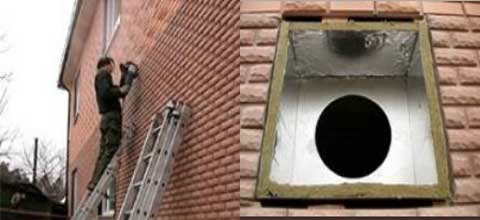

      • Дотримуючись норм пожежної безпеки, відкривають отвір для виведення патрубка.
      • Місця з низькою теплостійкістю ізолюють, використовуючи спеціальні засоби, потім виводять патрубок.

    Установка коаксіального димоходу: вимоги до монтажу

    • Опалювальний агрегат з димоходом з’єднують за допомогою одноконтурного секційного коліна, а його, згодом, двоконтурним трійником.
    • У вертикальному напрямку димар фіксують, використовуючи трійник зі знімним скатом, і надійно кріплять його до стіні кронштейнами.

    Установка внутрішнього ?

    • Котел з дымоотводом підключають до обладнання, використовуючи трійник, трубу або коліно.

    На заметкуДиаметр виходу приладу опалення, повинен бути не ширше, ніж діаметр самого димоходу.

    • При монтажі двоконтурних систем додатково застосовують перехідною вузол.
    • Місця стиків з іншими вузлами жорстко скріпляють хомутами.
    • Які саме елементи знадобляться залежить від розташування вихідного патрубка – збоку або зверху.

    Установка коаксіального димоходу: вимоги до монтажу

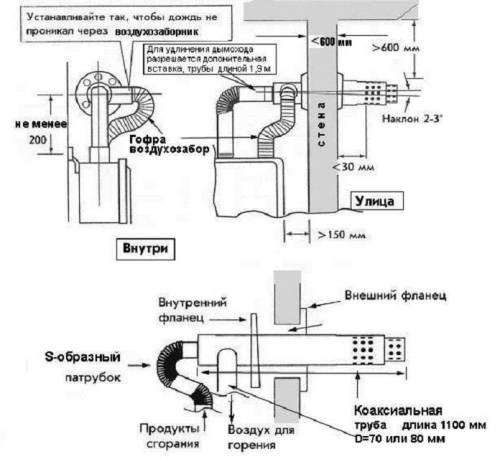

    • В першому випадку проводять горизонтальну збірку, встановивши попередньо перехідник. Вихідний отвір має бути розташоване приблизно на 1,5 і вище, ніж рівень, на якому труба виходить з котла.

    ВажноЕсли встановлення проводять у регіонах з рясними опадами, його розташовують на такій відстані від поверхні землі, щоб димар не потрапив сніг, град та інше.

    • Зовнішня труба при виведенні повинна мати невеликий ухил. Це дозволить конденсату стікати самопливом вниз. Декоративними накладками на стіну оберігають отвори від закриття.
    • Простіше виводити димовідвід, якщо вихідний патрубок розташований вгорі.
    • За допомогою різних кронштейнів конструкцію виводять у вертикальне положення.
    • Якщо при монтажі необхідно обійти перешкоду, скажімо, балку, напрямок монтажу змінюють. Перед установкою підбирають потрібний коліно, а для збільшення відхилення, у разі необхідності, навіть два.

    РекомендуемПри формуванні вигину димовідводу, особливу увагу слід звернути на те, щоб коліно коаксіального димоходу і муфта повинні мати діаметр, який повинен в точності відповідати діаметру труби.

    • При проходженні даху для забезпечення пожежної безпеки використовують спеціальні патрубки. Між перекриттям і димоходом залишають повітряну прошарок і кріплять мінеральну негорючу ізоляцію. Вихід димоходу повністю герметизують. Місце стику надійно закривають спеціальним фартухом.

    Димоходи зі складною конфігурацією ?

    Установка коаксіального димоходу: вимоги до монтажу

    У багатоповерхових будинках, які опалюються газовим обладнанням, має бути організовано відведення шкідливих продуктів горіння. Для цього використовують колективний коаксіальний димар, який з’єднаний з центральною трубою, який встановлений на даху. Кисень надходить до пальників через повітропроводи.
