Укладання металочерепиці своїми руками: варіанти стикування, технологія, правила

Зміст

Укладання гідроізоляції
Монтаж обрешітки
Технологія укладання металочерепиці на дах

Основні правила монтажу
Варіанти виконання конструкції
Схема монтажу металочерепиці з прихованим кріпленням

Укладання металочерепиці своїми руками вимагає не тільки певних умінь, але і знань. Тільки так можна гарантувати тривалу експлуатацію покрівлі. У мережі можна знайти чимало матеріалів по темі «Технологія укладання металочерепиці» відео, статті та інше.

Як і при роботі з будь-яким іншим матеріалом, при зведенні подібної даху необхідно дотримуватися певної послідовності дій:

розрахунок покрівлі, зокрема, необхідної кількості аркушів;
пристрій кроквяної конструкції;
монтаж карнизної планки і т. д.

Однак, більш докладно зупинимося на висвітленні таких питань, як правила, порядок укладання, кріплення листів металочерепиці.

Зміст

Укладання гідроізоляції ?

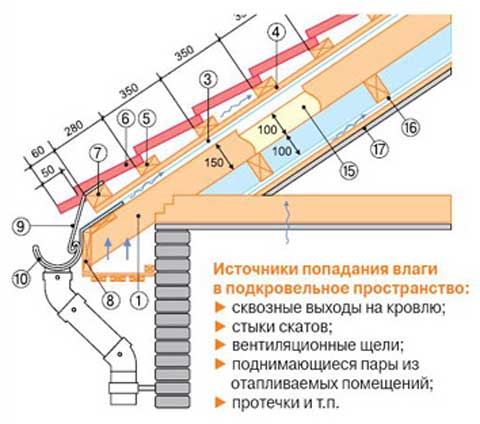

Гідроізоляція захищає простір під покрівлею від попадання вологи і бруду, але разом з тим не затримує проходження водяної пари у верхній вентиляційний зазор. Для організації гідроізоляції під металочерепицю використовують один з трьох варіантів:

класичну, за винятком бітумній. У цьому випадку необхідно забезпечення двоконтурної вентиляції: гідроізоляція – утеплювач і гідроізоляція – покрівельний матеріал. Вентзазор і в тому, і в іншому контурі становить 3-5 див.
супердифузійну мембрану, для якої достатньо одноконтурної вентиляції: мембрана – матеріал для покрівлі. Мембрану розстеляють прямо по утеплювачу, величина вентиляційного зазору та ж.
антиконденсатні матеріали мають ті ж умови використання, що і класична гідроізоляція, однак, на відміну від останньої, їх ворсиста структура повністю поглинає вологу і не дає їй опадати у вигляді крапель. При провітрюванні швидко висихає.

Укладання гідроізоляції необхідна і при облаштуванні холодного горища. Будь різниці температур, навіть невеликий, на горищі і на вулиці стає причиною появи конденсату на металевих профілях. Уклавши антиконденсатний плівку прямо під аркушами покрівельного матеріалу не ближче, ніж на 5 см до нього, можна вирівняти подібний перепад температур.

Як бачите, наявність вентиляційного проміжку між покрівлею і покладеної гідроізоляцією обов’язково, тому говорити про те потрібна контробрешетка під металочерепицю зайве. Відразу ж після того, як гідроізоляційний матеріал буде зафіксований на кроквах, починають набивання контррейки, яка тісно пов’язана з пристроєм основи під покрівельний матеріал – латами.

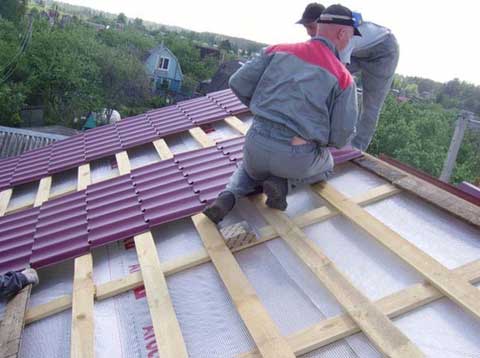

Лати набивають по брусів контробрешетки.

Монтаж обрешітки ?

Важливим елементом конструкції, що вимагається при укладанні металочерепиці на дах, вважається обрешітка. Її виконують з брусків перерізом 5 на 5 см або обрізної дошки з розмірами 3,2 або 5,0 на 10 див.

Укладання решетування проводять у напрямку, паралельному карнизу, за наступною технологією.

Початкова рештування відрізняється від інших своїм перетином – воно більше висоти профілю, так як її розташовують під верхом його сходинки.

Крок обрешітки, за винятком відстані між двома початковими елементами, дорівнює 3,5 див Ці лати відстоять одна від одної на 70 мм ближче.

В процесі обрешітки необхідно заздалегідь передбачити можливість кріплення додаткових покрівельних елементів, коника, карнизної планки, деталей пристрою прохідних елементів і т. д. і підготувати відповідні місця.

Особливо ретельно потрібно підготувати місце кріплення коника металочерепиці.

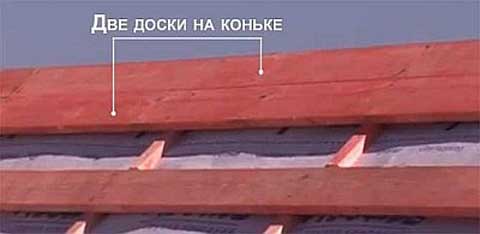

Над ним поверх крокв з двох сторін конькової планки прибивають ще дві дошки, залишивши між ними відстань в 5 див.

В ендови, навколо димоходу та інших подібних конструкцій виконують суцільну обрешітку.

Технологія укладання металочерепиці на дах ?

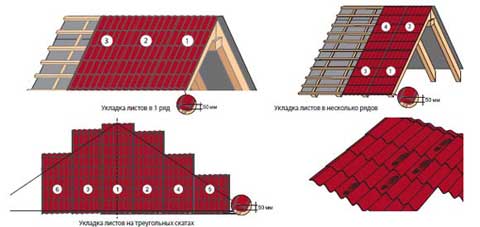

Розглянемо схему укладання металочерепиці на дах з прямокутної, трикутної та трапецієподібної формою ската.

Якісна укладання своїми руками можлива тільки у разі, якщо точно знати як правильно проводити роботи.

Основні правила монтажу ?

Покриття даху має бути захищене від сильних поривів бічного вітру, тому листи встановлюють з нахлестом хвиль. Саморізи при цьому фіксують в гребінь хвилі, розташувавши їх на один-півтора сантиметрів нижче, ніж розташована штампувальна лінія на листі зверху. Спочатку затягують стики по вертикалі.
Листи накладають по рядах так, щоб лінія стикування пройшла обрешетіне. При цьому фіксуються обидві хвилі.
Кріплення профілів на карнизі можливо у двох варіантах: вода з них стікає в лоток водостоку або потрапляє у водостік через планку карниза.

При першому методі лист покриття виступає за лінію карниза, причому обрешеточная дошка на порядок одного-півтора сантиметрів повинна бути вже, ніж карнизна. Вузли кріплення металочерепиці повинні розташовуватися вище, ніж штампувальна лінія приблизно на шість-сім сантиметрів.

Якщо для даху передбачений ступінчатий карниз або в разі порушення її геометрії, для укладання листів рекомендується вибрати другий варіант.

Опорою для конькової дошки служить крайня зверху рештування. Щоб отримати вентзазор, конькову дошку потрібно брати товщі дошки обрешіткової, як і у випадку карнизної, на 10-15 мм. Її фіксують до гребенів хвиль з кроком кріплення металочерепиці в 8 див. З аналогічним кроком кріпляться і торцеві планки.
Середня витрата саморізів – 9 шт./кв. м.

Варіанти виконання конструкції ?

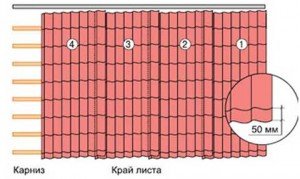

Однорядний. При укладанні, яка починається з правого торця, початковий лист вирівнюють по горизонталі і торця з урахуванням припуску на лінію карниза. Потім його тимчасово фіксують по центру профілю поблизу від гребеня. Наступний накладається поверх попереднього, захоплюючи початкову хвилю. Вирівнявши один відносно іншого, їх скріплюють. Точно так само, настилають ще два профілю. Утворився блок з чотирьох послідовно вкладених аркушів вирівнюють. Залишається їх остаточно закріпити до решетування.

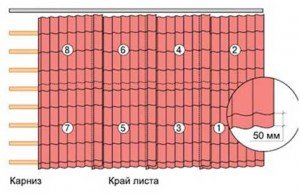

Багаторядний. Початковий аркуш, при напрямку укладання праворуч ліворуч, повинен бути вирівняний аналогічно однорядною укладанні з напрямком торця і карниза. Перекривши другим листом початковий, і попередньо фіксують по центру. Обидва профілю вирівнюють, скріплюють саморізами і пристыковывают третій і четвертий аркуш.

Профілі коректно стикуються, якщо для початку металочерепицю «прихопити» через 1-2 ряди і далі остаточно зафіксувати стикувальний ряд.

За іншою технологією до состыкованным нижнім листами пристыковывают верхні. Місце стику чотирьох профілів виходить потовщеним. Щоб виправити цей недолік або злегка випрямляють капілярну канавку, вона розташована під штамповочной лінією, або просто зрізається частина кута.

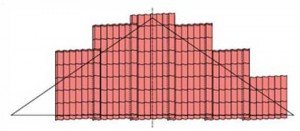

Якщо перекривається трикутний скат, то початком монтажу стає його середина. Виконавши однакову розмітку ската і профілю, осьові лінії поєднують, потім профіль закріплюють поблизу коника. Наступні листи монтують за напрямом торців по одній з попередніх технологій.

Схема монтажу металочерепиці з прихованим кріпленням ?

Серед сучасних моделей металочерепиці є зразки, для яких передбачається приховане кріплення за допомогою шурупів з прес-шайбою. Враховуючи що метизи не видно на лицьовій поверхні покриття, в цьому випадку підійдуть і оцинковані саморізи будь-якого кольору, у тому числі і найдешевші – незабарвлені.

Головна відмінність даного способу монтажу – відсутність наскрізних отворів на покритті покрівлі, оскільки вкручування шурупів проводять в спеціально передбачені для цього пази. Що ж стосується з’єднання окремих листів, то для їх з’єднання використовують принцип зачеплення за монтажний виступ, причому саморізи в цьому випадку виявляються приховані черговим листом. Такий тип профілю забезпечує більшу міцність і герметичність покриття даху.

Додаткову інформацію по темі можна почерпнути, подивившись про укладання металочерепиці в відеоінструкції.
