Саморобна піч для лазні

Ентузіаст-умілець, кого цікавить саморобна банна піч, знайде в Мережі безліч її описів. Тут представляємо конструкцію, реалізовану любителем-садівником П. М. Лисенко.

Раніше ми вже писали якою повинна бути піч парної російської лазні. Сьогодні ми представимо вам нову оригінальну конструкцію.
Така саморобна банна піч зручна і проста в експлуатаціїМалі розміри печі дозволяють встановити її у малогабаритній бані. Паливом можуть бути дрова, торф, вугілля. Піч не дає чаду, зручна і надійна в експлуатації. І дуже економічна.

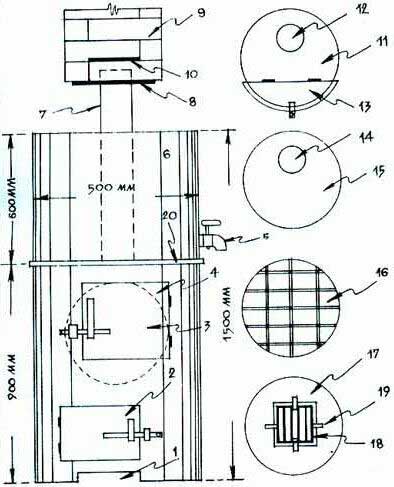

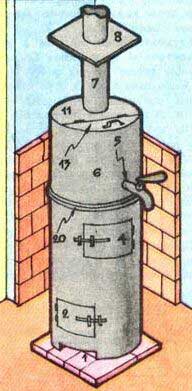

Основну частину печі складають два шматки металевої труби з круглим перетином 50 см з довжинами 90 і 50 див. Стінки повинні бути товщиною не менш 10 мм. В довгому шматку труби поміщаються топка (2) і над нею кам’янка (3). У короткому шматку – бак (6) для гарячої води.

У підстави печі робиться виріз (1) для піддувала висотою 5-6 см і шириною 18-20 см Над вирізом приварюється сталева пластина (17) товщиною 13-15 мм. В пластині вирізається отвір за розміром колосника. Колосник (18) укладається на чотири вушка (19), що приварюються з нижньої сторони пластини.

На вирізане вікно розміру 25?30 см навішується дверцята топки (2) із засувкою.

Вище топки поміщається кам’янка (3). Вона робиться з труби діаметром 32-35 см і вваривается над топкою так, щоб її верх відстояв від дна бака більш ніж на 10 см. Для кам’янки робиться дверцята (4).

Зазначимо, що дверцята топки повинна відкриватися в бік банної двері, а дверцята кам’янки – в іншу сторону.

Щоб зафіксувати бак для гарячої води на верхній кромці печі, приварюється сталеве кільце (20) зі смуги шириною 5 см і товщиною 5-8 мм.

До нижньої крайки бака (6) приварюється кругла сталева пластина (15) товщини 8-10 мм. В ній вирізається вікно (14) діаметра 12-15 см, зміщене від центру до задньої стінки на 8-10 см. До краю цього вікна приварюється димова труба (7), з товщиною стінок 5-8 мм. Верх бака закривається круглою пластиною (11) з таким вікном (12) для димової труби, як і у днища (15). Але верхня пластина (11) відрізняється від нижньої тим, що від її передньої частини відрізається сегмент висотою 1/3 діаметру – цим утворюється горловина для заливання води. Вона закривається кришкою (13) на петлях. До нижнього краю бака для кріплення крана (5) приварюється коротка трубка з різьбленням.

Така саморобна банна піч зручна і проста в експлуатації

До верхнього кінця димової труби приварюється квадратна майданчик (8) розміром 30?30 см для цегляної кладки (9) із заслінкою (10). Цегляна кладка (труба) з обробленням виводиться назовні крізь стелю і дах. Краю площадки (8) при нагріванні можуть вигинатися вниз. Щоб це запобігти, слід приварити по діагоналях майданчики ребра жорсткості трикутного перерізу.

Фундамент для печі робиться з бетону. Його висота повинна бути 25-30 див. На ньому викладається майданчик розміром 70?70 см з цегли в один або два ряди на глиняному розчині. Цегла потрібен червоний або вогнетривкий. Верхній край майданчика повинен підніматися над підлогою на 15-20 см. Для захисту стін дерев’яної лазні від нагрівання викладається захисний екран з цегли, поставлених на ребра, теж на глиняному розчині. Екран повинен мати висоту не менше 120 див. Піч встановлюється на відстані 20 см від екрану.

На закінчення радимо ділянку труби на горищі побілити. Після цього саморобна банна піч повністю готова. З легким паром!
