Впровадження інноваційних технологій зробив можливим використання альтернативних джерел для отримання електроенергії. Сьогодні багато хто схиляється до встановлення пристроїв, для яких енергоресурсом виступає енергія сонця.
Сонячні батареї на дах являють собою комплекс з’єднаних між собою окремих фотоелементів, які забезпечують розрахункову потужність.

Зміст

Різновиди сонячних батарей на дах приватного будинку ?

_solar2_solar1_solar-3_solar-4

Сьогодні більш відомі модулі, в основі яких лежать властивості кремнієвих напівпровідників.

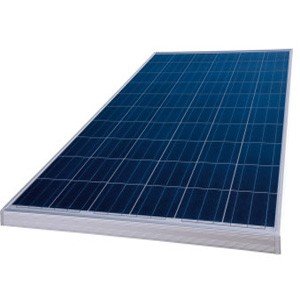

Найбільш затребувані пристрої, що працюють на основі полікристалічного елемента. В них найкращим чином співвідносяться кількість вироблюваної електроенергії та їх вартість. Монтаж таких систем досить простий і не вимагає особливих навичок. Зовні їх відрізняє синє забарвлення і кристалічна структура складових елементів.

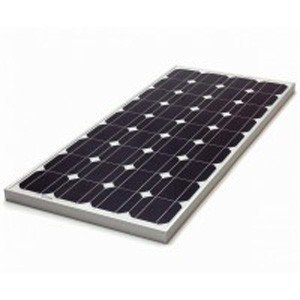

Монокристалічні панелі ефективніше полікристалічних . Однак, при цьому не можна не враховувати важливий факт: ціна встановлення сонячних батарей на даху в цьому випадку істотно вище. Заповнюють елементи модулів мають багатокутну форму.
Сонячні батареї на дах, що містять аморфний кремній, найменш ефективний варіант, хоча це особливо не позначається на затребуваності виробів. Це пояснюється дешевизною виробленої енергії.

Відзначимо ще два різновиди гелиомодулей.

Геліосистема з телуриду кадмію малопотужні. Їх виготовляють за плівкової технології: сотні тисяч мікрометрів напівпровідників тонким шаром наноситься на плівку.

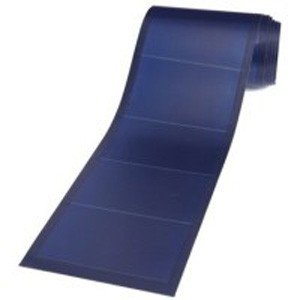

Ще один тип панелей – гнучкі CIGS-батареї, які ефективні, ніж модулі попереднього виду.

Достоїнства і недоліки ?

Отже, що ж дає установка сонячних батарей на даху будинку?

Як правило, перш за все виділяють наступні переваги геліосистем:

досить тривалий експлуатаційний термін, причому експлуатаційні характеристики панелей не зміняться;
подібне обладнання рідко створює проблеми, можна сказати, що їм не потрібно сервісне обслуговування;
встановлення альтернативного джерела дає істотну економію фінансів, оскільки зменшуються витрати на електрику і газ;
модулі прості в експлуатації.

З недоліків відзначимо:

високу вартість;
гелиопанели менш ефективні, ніж стандартні джерела енергії;
при використанні геліосистем необхідна синхронізація енергій, отриманих від різних джерел: сонячних і традиційних джерел. Робиться це за допомогою додаткового обладнання, що, безумовно, пов’язано з новими витратами.
ці модулі можна використовувати з електроприладами, для функціонування яких потрібні великі потужності.

Рекомендації по вибору ?

Які фактори необхідно брати до уваги, якщо ви вирішили використовувати у своєму побуті сонячну енергію?

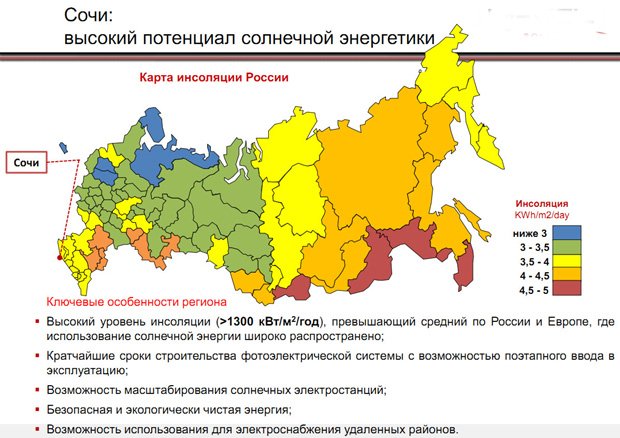

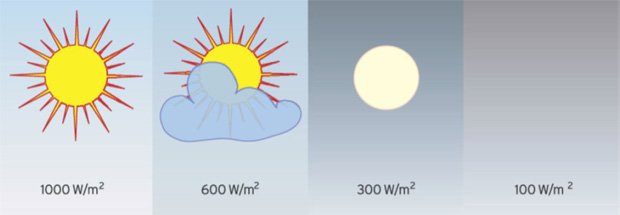

Щоб не помилитися з вибором панелей і забезпечити необхідну потужність, спочатку необхідно визначитися з рівнем інсоляції у вашому регіоні. Кажучи більш звичною мовою, визначити, скільки сонячної енергії в середньому передається на 1 м2/рік. На основі цих даних розраховують, скільки треба сонячних батарей на дах будинку;

На заметкуВ принципі ви повинні знати, що всі геліоустановки в змозі забезпечити одну і ту ж потужність з тією лише різницею, що для встановлення більш ефективних потрібно менше місця. Наприклад, для вироблення 1 Квт електроенергії буде потрібно 8 кв. м. монокристалічних батарей або 20 кв. м. плівкових панелей з аморфного кремнію.

Монтаж сонячних батарей ?

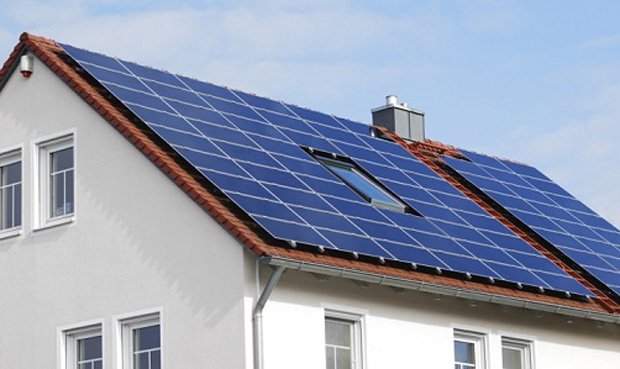

Установку панелей виконують як безпосередньо на дах, так і на несучу конструкцію, спеціально призначену для цих цілей.

ustanovka-2ustanovka-1

У першому варіанті панелі будуть розміщені під фіксованим кутом, що створить певні труднощі при їх експлуатації, наприклад, у періоди низької інтенсивності сонця. Таким чином, єдиним прийнятним видом панелей залишаться тільки не залежать від активності сонця.

Частіше при установці використовують другий спосіб, тим більше що він застосовний до будь-якої покрівлі. Несуча конструкція крім того, що надає стійкість до атмосферних впливів, наприклад, сильних поривів вітру, дає можливість регулювання кута нахилу.

На заметкуКрыша будинку може мати будь-яку конфігурацію, за винятком скатних з ухилом більше 40°.

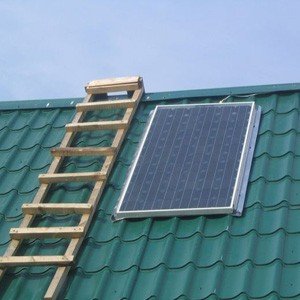

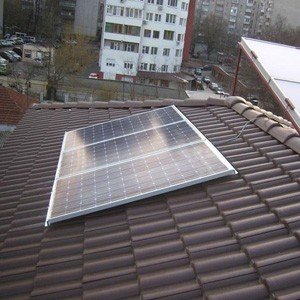

Якщо нахил дахів для сонячних батарей не перевищує 40°, то в цьому випадку монтаж виконують або на рамну конструкцію, або без неї.

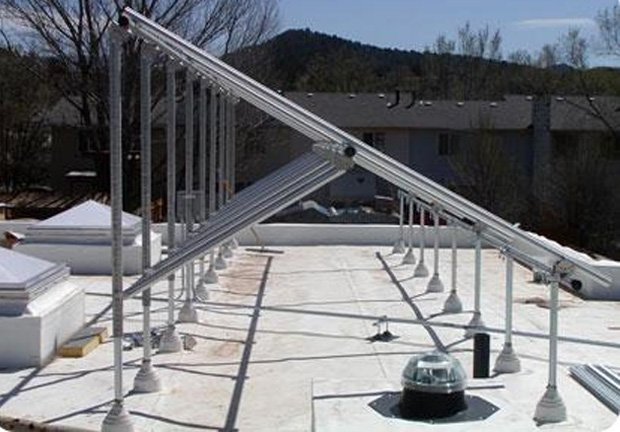

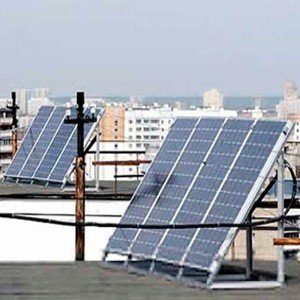

На пласких дахах виконують установку на похилу площину спеціального металевого каркаса.
На стіні подібні батареї встановлюють дуже рідко. Як і в попередньому випадку монтаж виконують на рамної конструкції, обов’язково з нахилом.
Геліосистеми у квартирах зазвичай встановлюють або на даху балкона або лоджії або з зовнішнього боку.

ПолезноХотя сонячні батареї на даху багатоквартирного будинку по загальної вартості будуть дорожче індивідуальних, однак скоротять витрати по експлуатації. Не треба забувати, що на дахах висоток відсутні затемненості, а, значить, модулі на них будуть працювати з більшою продуктивністю.
ustanovka-3ustanovka-4

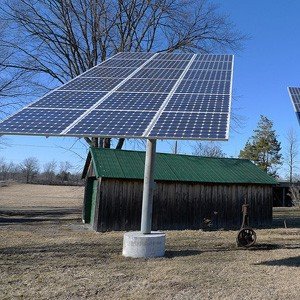

Установку на землі виконують на спеціальній опорної конструкції, що розташована не нижче півметра від землі. Це варіант рекомендований, зокрема, для регіонів з сильними снігопадами.

На які моменти потрібно звернути увагу при монтажі.

Перевірте, чи в змозі покрівля протистояти сумарного навантаження, утвореної від ваги рами і самої панелі.

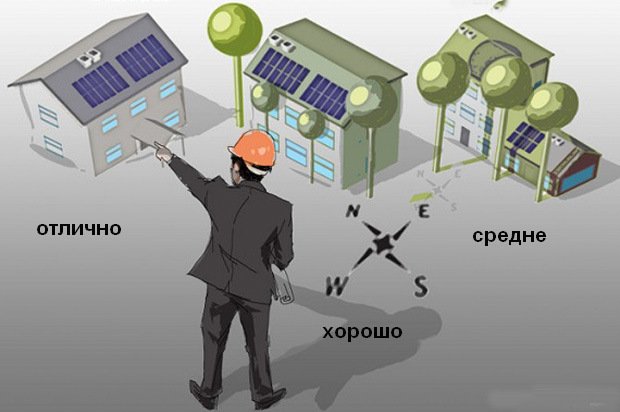

Об’єкти, які знаходяться поблизу, не повинні відкидати тінь на панелі. В іншому випадку

через нестачу енергії сонця знизиться ККД обладнання,
в системі ряд панелей з-за тіні, що падає на поверхню, не будуть працювати,

в цих умовах можуть виникнути так звані блукаючі струми, які виведуть з ладу батарею.

Необхідно виключити ефект парусності, щоб автономна система була захищена від поривів вітру.

Як влаштований каркас ?

Конструкцію фіксують за допомогою металевих кутників розміром 5*5 см і 2,5*2,5 див. Останні використовуються для розпірних перекладин.
Кріплення виконують за допомогою шести – і восьмимиллиметровых болтів.
Під покрівельне покриття каркас підвішують, використовуючи 12-міліметрові шпильки.
У косинцях попередньо просвердлюють отвори під шурупи, якими фіксують панелі.

Увага!Каркас не повинен мати перекосів, оскільки в іншому випадку через що виник на поверхні скла напруги воно може просто луснути.

На завершення подивіться, як виконується установка сонячних батарей на практиці.
