Снігозатримувач трубчастий: технічні характеристики та монтаж

Зміст

• Технічні характеристики
• Найбільш затребувані моделі: borge, металлпрофиль, grand line
• Монтаж

Особливості російської зими накладають досить жорсткі обмеження до норм будівництва і облаштування дахів. Зокрема, це стосується захисту покрівлі від снігу. Вдумайтеся, для деяких регіонів випадає 300 кг/кв. м, а то й більше снігу. Тобто двосхилий дах стандартного котеджу відчуває навантаження снігового покриву близько 20 т. Це створює реальну загрозу для людей, припаркованих до дому авто і іншого в разі раптового сходу цієї маси з покрівлі.

Простим, але ефективним рішенням захисту від наслідків обвалення сніжної шапки з даху є снігозатримувач трубчастий. Він зібраний з труб невеликого перерізу, встановлених в кронштейни по периметру дахів. Такий пристрій виявляється в змозі протистояти натиску багатотонної снігової маси і допомагає зберегти в цілісності покрівельне покриття і водостоки.

Трубчасті снігозатримувачі на дах порційно пропускають сніг і ожеледь, які накопичилися між поверхнею даху і трубками, причому значно швидше, ніж гратчасті варіанти сніготримача. Навесні, коли сніг починає підтавати, вони розсікають почала сходити масу на невеликі порції, які більше не представляють небезпеки. Основний обсяг при цьому залишається на місці і, остаточно розтанувши, йде через водостік.

Технічні характеристики ?

Снігозатримувач трубчастий, мабуть, найпопулярніший варіант подібного обладнання. Він:

• простий по конструкції та встановлення,
• надійний,
• недорогий,
• на відміну від інших типів, цей підходить практично до будь-якого типу покрівлі.

Поставляється обладнання у вигляді:

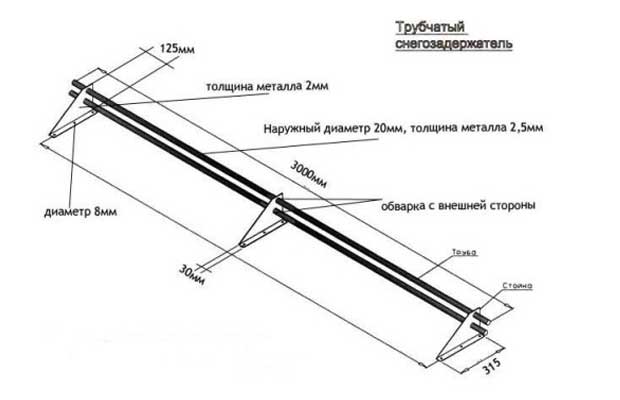

• Порожнистої труби (? 3-4 см). Труби встановлюють у два ряди на універсальні опори на всі типи покрівлі крім крівлі. Для останнього випадку використовуються особливі опори, які затискаються на фальц за допомогою болтів.
• Сталеві трубки (? 25 або 32 мм): плоскоовальні (45 на 25 або 40 на 20 мм). Снігозатримувач трубчастий оцинкований встановлюють на кронштейни, які підбираються до кожного типу покрівлі індивідуально. Зазвичай труби розташовують в один або кілька рядів, виходячи з особливостей покриття. Але в будь-якому випадку нижня труба повинна відстояти від покрівлі на мінімальній відстані. Кронштейни фіксують до решетування або на кроквах. Міцність конструкції можна збільшити, якщо зменшити відстань між ними або додати ще універсальних кронштейнів.

Розміри снігозатримувача стандартні: 1 або 3 метри. Потрібну довжину обладнання отримують шляхом зрощування. Стінка труби має товщину близько 1 мм і мають антикорозійне покриття, наприклад, з порошкової фарби Pulverit або AkzoNobel, нанесеної шаром у 85 мікрон.

Вага на один метр в комплекті дорівнює приблизно 3,2 кг, а 3 метрового – 8,5 кг

На заметкуМетровые труби дають можливість найбільш раціонально монтувати конструкцію. Системи снігозатримання таким чином можна монтувати також над вікнами мансарди, вентиляційними трубами, ганком і т. д.

Найбільш затребувані моделі: borge, металлпрофиль, grand line ?

Вибір типу устаткування для того чи іншого виду покрівлі залежить від деяких факторів:

• кут нахилу і довжина схилу;
• якість матеріалу для пристрою покрівлі;
• площа покриття.

РекомендуемС збільшенням крутизни схилу, значно зростає кількість і кінетична енергія снігової маси, ковзної вниз, ось чому для дахів крутіше 30? рекомендується встановлювати системи снегодержания трубчастого типу.

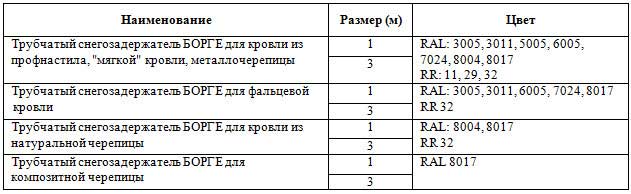

• У комплектації систем borge враховані особливості покриття покрівлі, що дозволяє забезпечити надійність кріплення і абсолютну герметичність з’єднання. Всі вироби Borge, незалежно від вартості, високо ефективні. Їх відрізняє:

• розумна ціна;
• простота конструкції;
• надійність;
• міцність, яка забезпечує працездатність системи на найбільш складних ділянках;
• роль своєрідного огородження покрівлі;
• привабливість зовнішнього виду;
• можливість встановлення не тільки на споруджувану, але і на вже готову дах;
• універсальність.

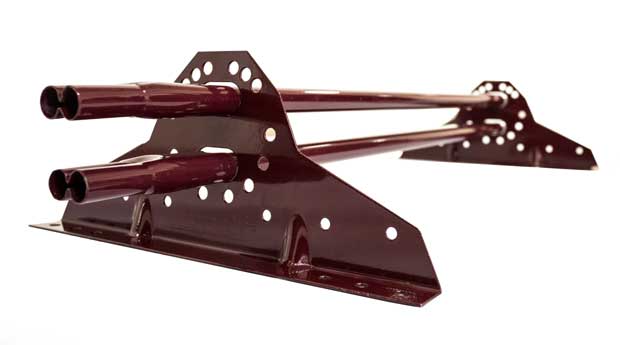

• Вироби Метал Профіль цього типу виготовлені за особливою технологією, виявити зварні шви на трубах візуально неможливо. Від виробів економ їх відрізняє підвищена потужність.

Комплект поставки включає:

• два одно – або триметрові труби 20 на 40 мм;
• 2 або 4 універсальні опори;
• 4 або 8 саморізів 8 на 50;
• 4 або 8 гумових прокладок.

Споживачів приваблює також можливість вибрати колір сніготримача від Металлпрофиля під колір покрівлі.

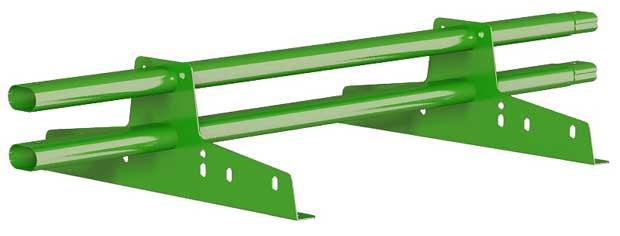

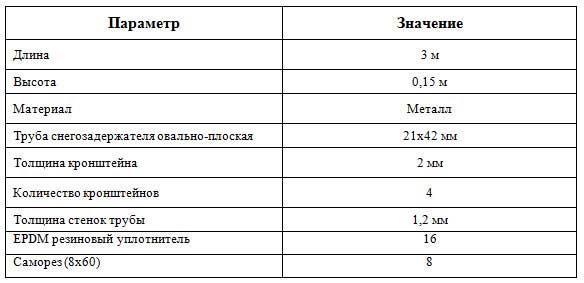

• Особливою популярністю у споживача користується grand line premium 3м. Ціна залежить від типу виробу.

універсальний 3 м на фото

Серед переваг моделі відзначимо:

• 25-річну гарантію на технічні характеристики;
• 10-річну гарантію на зовнішній вигляд;
• використання шайб-ущільнювачів, які забезпечують герметичність кріплення;
• обтиск на трубі, який дозволяє простіше стикувати вироби;
• наявність додаткових ребер жорсткості на опорних елементах.

Монтаж ?

Як вже було зазначено, снігозатримувачі встановлюють «стик в стик» або вразбежку по периметру всієї покрівлі, але не тільки. Щоб забезпечити функціональність покрівельної конструкції, вироби монтують також в наступних місцях:

• яруси в багаторівневій покрівлі;
• покрівельні проходки, які відстоять від гребеня більш, ніж на 1,5 м, труби вентиляції;
• мансардні вікна;
• вхід;
• в’їзд в гараж.

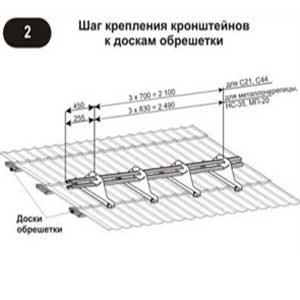

Снігозатримувач монтують зазвичай паралельно краю карнизу з відступом від неї на 0,5–0,8 м. Монтажні роботи починають з розмітки. Заміряють периметр і відзначають передбачувані місця розміщення опор виходячи з наступних умов:

• граничний крок кронштейнів 1,1 м;
• максимально можлива відстань між останнім кронштейном і краєм труби дорівнює 30 див.
• якщо необхідний ще один бар’єр, його розташовують на відстані двох -трьох метрів від першого.

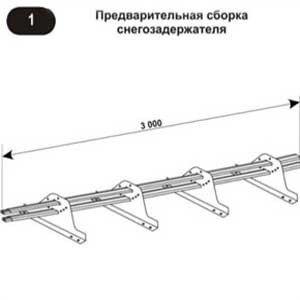

montage_5montage_6

Як правило, при монтажі використовують комплект інструментів, що складається з

• рулетки;
• маркера;
• дрилі;
• свердел;
• саморізів, забезпечених гумовими прокладками. Вони, як правило, входять в комплектацію виробу.

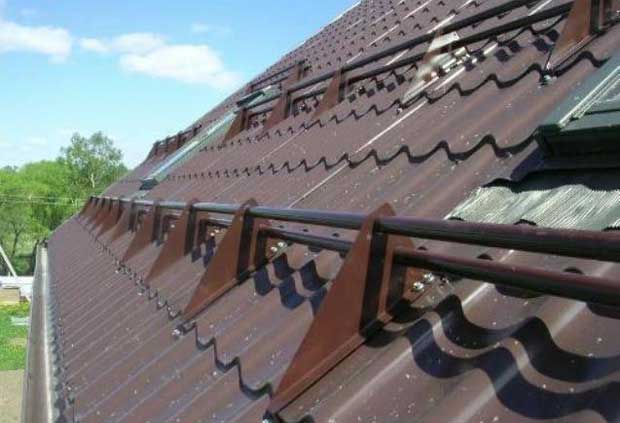

Кілька порад про те, як правильно встановити трубчасті снігозатримувачі на металочерепицю:

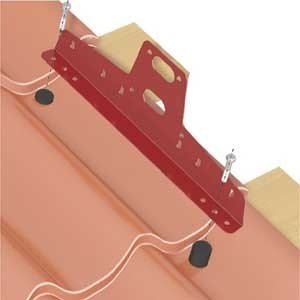

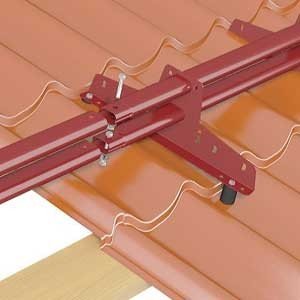

montaj-1montaj-2

• Кріплення виконують крізь дахове покриття.
• Решетування в місцях кріплення підсилюють, підклавши дерев’яні бруски.

На заметкуНекоторые моделі металочерепиці забезпечені особливими виступами, які функціонально замінюють додатково укладені бруски.

• Збирається комплект кронштейна, причому болти при цьому не затягують.

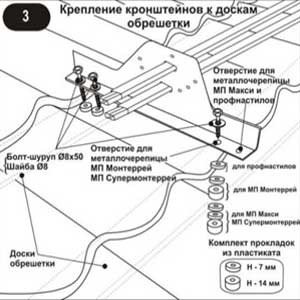

montaj-3montaj-4

• По нижній хвилі металочерепиці, прилеглої до решетування, просвердлюють отвори під кріпильні елементи.
• Зібраний кронштейн кріплять за допомогою болтів 8 на 60 мм. Для ущільнення отворів використовують підкладки з гуми. Крок установки кронштейнів визначається з урахуванням довжини і ухилу покрівельного ската, і чим більше кут нахилу, тим менше повинен бути крок.
• Вільні кінці трубки закривають пластиковими заглушками.

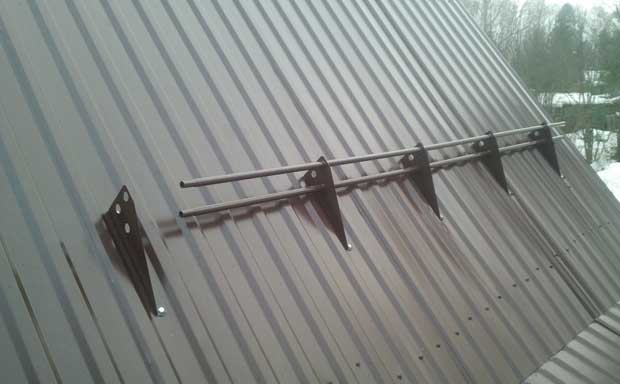

Інструкція монтажу до профлисту мало чим відрізняється від варіанту металочерепиці.

• Кронштейни – опори кріплять згідно розмітці за допомогою саморізів.
• Труба вставляється в отвір кронштейнів.

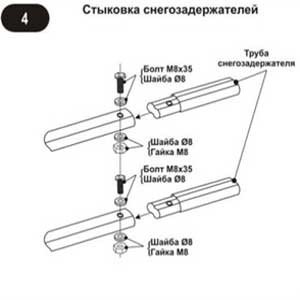

• Потрібну довжину труби отримують, стикуючи їх між собою за допомогою особливого одностороннього обтиску. Стик закріплюють болтовим з’єднанням.
• Після закінчення робіт їх ще раз перевіряють.
