Конструктивні особливості водовідводів ?

Системи водовідводу з даху: організований, неорганізований

Невипадково водостік називають також водостічної системою. Адже це не тільки труби або жолоби, але і безліч різноманітних додаткових елементів, у результаті переходить в систему дренажу. Інакше кажучи, це налагоджена конструкція, що забезпечує організований водовідвід з даху і від будівлі. Її основними елементами є горизонтальні жолоби, настінні або підвісні, і вертикальні труби, через які зібрана в жолобах дощова вода стікає на землю. Горизонтальні і вертикальні елементи з’єднуються один з одним через сливи, напрямні водний потік з одного в інший. Крім основних в її конструкції є безліч додаткових елементів: всілякі з’єднувачі, кронштейни, хомути, коліна, заглушки і т. д.

Система водовідведення дощової води – це не просто сукупність основних та інших елементів, вона вимагає також підходу, що враховує цілий ряд факторів, наприклад,

  • конфігурації та площі покрівлі,
  • обсягу відводиться води,
  • архітектурних особливостей будови,
  • кольори покриття покрівлі та оздоблення фасаду,
  • влаштування систем дренажу і антизледеніння.

Для одноповерхових будівель більш звичайна картина – неорганізований водовідведення з даху, коли вода з краю даху стікає прямо на землю. У цьому випадку пристрій конструкції з настінними жолобами і зливними трубами недоцільно – зволоження стін водою, що падає з даху при звичайній силі вітру, не відбувається, якщо висота будови невелика. Краще замість водостічних труб влаштувати навколо будинку вимощення.

Види дренажу ?

Системи водовідводу з даху в обов’язковому порядку повинні включати дренаж. Він забезпечує чистоту і сухість, відсутність калюж і бруду, захищає фундамент і підвальні приміщення від впливу вологи, цвілі і інших негативних наслідків небажаної вологи, відповідно, і від руйнування і гниття.

Дренажні системи підрозділяють на дві групи, виходячи зі способу і особливостей водозбору з конкретної ділянки:
Системи водовідводу з даху: організований, неорганізований

  • закрита, що представляє собою укладені в грунт труби або по периметру будівлі, на певну глибину обустраиваемого ділянки;
  • відкрита система дренажу (поверхневий водовідвід, зливова каналізація)– це збірна конструкція, що включає дренажні жолоба з бетону, пластику, бетону або полімербетону, пісколовки, пескосборники, декоративні решітки, дорожні люки, а також додаткові елементи, які, не порушуючи загального дизайнерського задуму, полегшують монтаж.

Організація поверхневого водовідведення ?

Лінійний водовідвід ?

Системи водовідводу з даху: організований, неорганізований

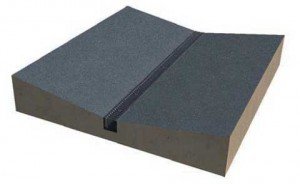

Принцип його пристрою – у лінії водовідведення, що складається із сполучених між собою модульних каналів, які покладені врівень з поверхнею. З обох боків повинен бути забезпечений обов’язковий плоский нахил до 5 мм/пог. м. Перепад висот забезпечують або за рахунок ухилу грунту або використання жолобів різної висоти, або за допомогою лотків, на внутрішній поверхні яких ухил закладено спочатку.

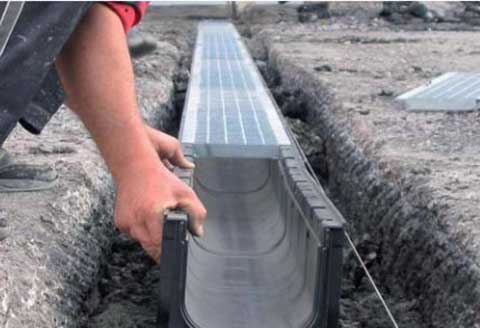

Системи водовідводу з даху: організований, неорганізованийСистема поверхневого водовідведення Аквасток, наприклад, відводить воду пластиковими лотками, виготовлені з морозостійкого поліпропілену, які на тлі своїх бетонних аналогів мають меншу масу, що істотно полегшує виконання монтажних робіт і транспортування виробів. Ухил при їх установці краще отримувати за рахунок поверхні грунту, так як легкі жолоби грунт не продавлюють. Служать вони набагато довше бетонних, їх можна розрізати в потрібному місці і змінити довжину такого лотка. Використання пластикового каналу економить не тільки час і трудові ресурси, але і фінанси.

Системи водовідводу з даху: організований, неорганізованийЯк багаторазово перевірено на практиці, завдяки більш гладкої поверхні лотка, ніж у бетонних, пластикові жолоби забезпечують більшу пропускну здатність.

Системи водовідводу з даху: організований, неорганізованийКанали закривають ґратами. Залежно від ступеня водопоглинання і класу навантаження вони можуть відрізнятися за матеріалом виготовлення.

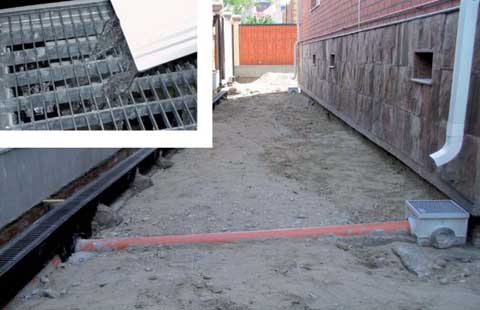

Системи водовідводу з даху такої конструкції оптимальні і особливо ефективні для великих територій, оскільки серйозної підготовки не вимагає – можна обмежитися тільки виконанням ухилу по напрямку до лінії каналу. Її можна встановлювати на завершальному етапі будівництва. Ще одним її перевагою вважається зручність обслуговування – потрібно просто зняти решітку і очистити пісковловлювач від скупчився піску і дрібного сміття.

Системи точкового водовідведення ?

Системи водовідводу з даху: організований, неорганізований

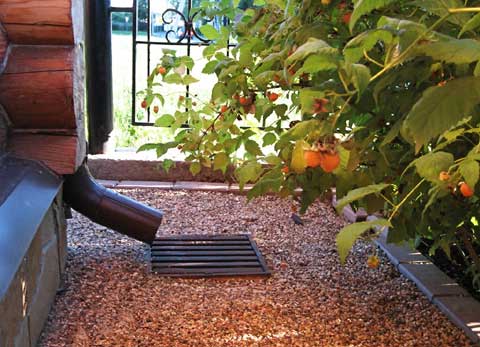

Для звичайного домовласника більший інтерес представляє точковий водовідлив, організований, скажімо, під брудозахисним гратами біля дверей, біля умивальників або фонтанчиків з питною водою, уздовж квіткових клумб або газонів, під водостічними трубами. Принцип його дії в локальному збирання талої та дощової води. Такий підхід спрямований на збільшення експлуатаційного строку фундаменту. У конструкцію цього типу входять такі елементи, як

  • дощоприймачі з пластику або чавуну;
  • ливнесборники;
  • трапи;
  • придверні піддони;
  • зливові заслінки.

Такий підхід збільшує експлуатаційний термін фундаменту і вимощення будівлі, запобігає підтоплення підвалів без необхідності прокладки водозбірних каналів для збору води, які в повній мірі на практиці навіть не будуть задіяні. Тобто такий пристрій не тільки локально вирішує проблему відведення надлишків води, але і «піклується» про ландшафт і бюджет.

Деякі види точкових водозливів ?

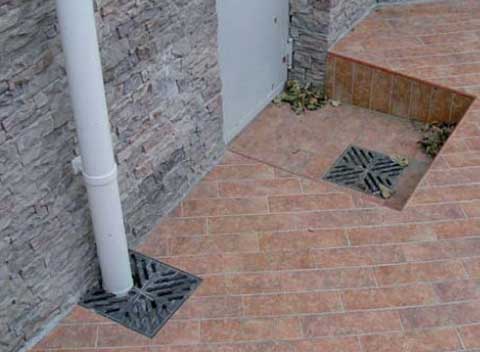

Системи водовідводу з даху: організований, неорганізований

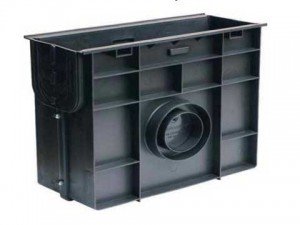

Дощоприймач – це прямокутна ємкість, обладнана відводами, через які вона приєднується до зливової каналізації. Крім свого основного місця монтажу
під покрівельними водостоками їх можна встановлювати і в інших місцях. Дощоприймачі комплектують гратами з оцинкованої сталі, пластику або чавуну (клас навантаження В125). При грамотному монтажі основне навантаження відчуває закриває решітка. Її вибір залежить від класу навантаження, передбаченої проектом пропускної здатності та особливостей навколишнього ландшафту.

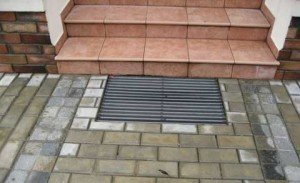

Системи водовідводу з даху: організований, неорганізованийПридверні піддони – це спеціальний точковий тип, на якому передбачені решітки для очищення взуття. Систему встановлюють безпосередньо перед входом в будинок або монтують в конструкцію ганку. Придверні піддон, виконаний їх ударостійкого пластику, має дренажний отвір. Його можна приєднувати до каналізації або безпосередньо, або за допомогою вертикального відведення з сифоном.

Системи водовідводу з даху: організований, неорганізованийПіддони нерідко окантовують металом, підвищуючи тим самим експлуатаційний термін.

Різноманітністю відрізняються і чистячі решітки– з оцинковки з сітчастою або комірчастою структурою, алюмінію зі вставками з гуми, повсті, репса, половики копрового переплетення та інші.

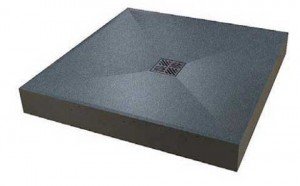

Системи водовідводу з даху: організований, неорганізованийРазуклонку поверхні під точковий варіант виконують з чотирьох сторін, причому ухили повинні сходитися в точці можливого збору води, де і встановлено водосборное пристрій. Розрахунок кількості водозливних елементів, що припадають на одиницю площі, розраховують з урахуванням наступних параметрів:

  • інтенсивність опадів;
  • пропускна здатність водовідвідного пристрою;
  • характер поверхні – його ухил, шорсткість та інше.

Системи водовідводу з даху: організований, неорганізованийПідготовка поверхні в цьому випадку пов’язана з виконанням значного обсягу земляних робіт. З цієї причини на великих територіях перевагу краще віддати лінійного поверхневого водовідведення.
