Ручний окучник для картопліБагато городників, в пору висадки картоплі, все ще користуються застарілими методами ведення господарства. Спочатку вони роблять приблизну розмітку гряд, за допомогою лопати викопують лунки, садять бульби і після засипають їх землею руками. Підгортання картоплі проводиться сапками, що ускладнює сам процес і робить його мало ефективним. Використовуючи саморобні окучники для картоплі – можна домогтися більш раціонального результату, який дозволить економити і час, і фізичні сили.

Як влаштований ручної окучник?

Ручний окучник для картопліКонструкційно окучник виглядає, як інструмент найпростішої складання. Єдина його відмінність від лопати або сапи – працювати за ним потрібно вдвох. Це двухотвальный інструмент, в корпусі якого вмонтований подрезающий ніж. Передня тяга призначена для того, щоб один огородник міг тягнути окучник спереду, а другий – штовхає його вперед за допомогою двох задніх рукояток.

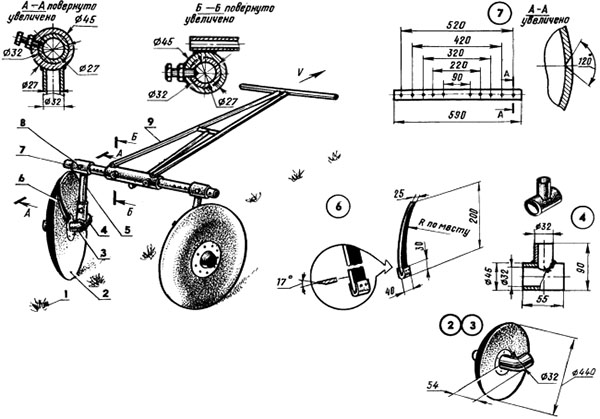

Ручний окучник для картопліКреслення ручного підгортальника для картоплі, зробленого своїми руками можна знайти на просторах інтернету, так і в спеціалізованих журналах і брошури з даної тематики. Він здатний помітно прискорити та полегшити процеси догляду за делянкой, причому, не тільки на картопляному ділянці. Їм дуже зручно нарізати грядки і рихлити землю.

Щоб виготовити свій підгортальник, необхідно мати наступні матеріали:

  • Порожнисту водопронапорную трубку, яка буде потрібна як вертикальна стійка. Діаметр – 1 дюйм, а довжина – 1 м.
  • Порожнисту трубку, ? дюйма перетином, яка потрібна для передньої і задньої тяги.
  • Листову сталь товщиною до 2 мм, з якої виготовляються самі відвали;
  • Талреп, необхідний для сполучної частини між передньою тягою і вертикальною стійкою. Він дає можливість плавно регулювати атакуючий кут. Якщо знайти талреп не вдається, то складання ручного дискового підгортальника для картоплі, виготовлена своїми руками, цілком може відбутися і за допомогою сталевої пластини, в якій висвердлені дірки для східчастого регулювання кута нахилу.
  • Інструмент для загинання труб або лампа для паяння, в окремих випадках підійде навіть проста газовий пальник для нагрівання металевих частин в місцях їх згину.
  • Агрегат для зварювання.
  • Болгарку для шліфування швів.

Як зібрати підгортальник, не вдаючись до послуг фахівців

Ручний окучник для картопліБудь окучник повинен бути багатофункціональний, тому необхідно приділити увагу адаптивності його регулювання. Регулювання по висоті здійснюється за допомогою телескопічного апарату центральної частини. Для цього в дану трубку вставляють трубку меншу в перерізі, яка переходить у задню тягу. Такий підхід дозволяє при обробітку землі пристосувати окучник до індивідуальними параметрами людського зросту.

Ручний окучник для картопліАтакуючий кут контролюється за допомогою нахилів центральної стійки, щодо її розміщення до горизонту землі. Такого ефекту досягають, змінюючи кутову різниця між вертикальною станиною і передній тягою.

Як зробити ручної підгортач картоплі своїми силами так, щоб станина інструменту була рухливою? Для цього передню тягу шарніром приєднують до центральної стійки, а саме регулювання проводиться за участю талрепів. Це дозволяє змінити кут нахилу поступово, залежно від того, на якому типі грунтів доводиться працювати і від параметрів провідного людини. При відсутності талрепів кут регулюють за допомогою переміщення пластини в необхідне положення та фіксування її болтами в потрібних пазах.

Трубку вертикальної станини згинають на відстані 40 см від кінця, кут вигину дорівнює 15 градусам.

До цієї стійці потім приварюється задня тяга і самі відвали, і закріплюється передня тяга, за допомогою шарнірного механізму і довгого болта. Задня тяга виглядає як велика буква «П», ширина якої – 50 см Довжина рукояток не менше 20 див. В центрі вилки приварюють вертикальну трубку, по довжині вона дорівнює 30 см, і цим кінцем конструкція вставляється в порожнину вертикальної тяги.

Щоб мати можливість регулювання висоти стійки, на верхньому кінці рассверливают отвори, і теж саме проробити з вертикальною виделкою. Передня тяга по ширині повинна відповідати задній. Однак довжина ручок передніх тяг зобов’язана відповідати параметрам господаря, щоб він міг спокійно поміститися між поручнями і з комфортом братися за них.

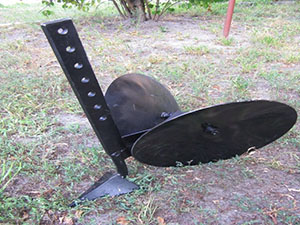

Ручний окучник для картопліЩоб виготовити дискові відвали — із сталевого листа вирізають дві однакові пластини. Їм надається напівкругла форма, схожа на диски з класичного сільськогосподарського плуга. Обидві половини плуга фіксуються на вертикальній стійці. Зварний шов повинен бути рівним, без сколів. Всі зварні частини необхідно зашліфувати болгаркою, а краї підрізають дисків заточити. Подрезающая частина буде приймати на себе основний опір ґрунту при обробці ділянки. Не варто купувати готові диски, оскільки заточити такий метал можна буде тільки за допомогою спеціального і дорогого устаткування.

З чого зробити ручної підгортач — відео
