Дах покликана захищати будинок і розподіляти сумарні навантаження на будову допомогою своєї кроквяної системи, ось чому останню проектують, беручи до уваги всі можливі фактори, які можуть позначитися на міцності.

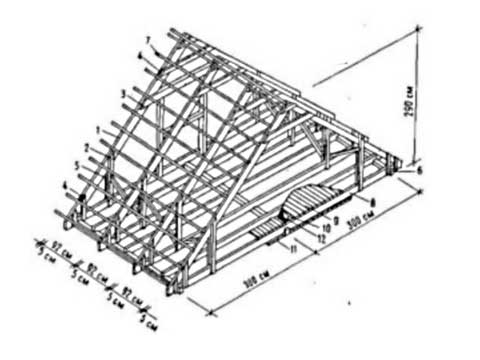

Основними елементами двосхилим даху є крокви (кроквяні ноги) та мауерлати. Навантаження по кроквах і стін розподіляється через підкоси, стійки, ригелі. Всі вони в сукупності створюють жорстку, довговічну, але разом з тим легку і просту для установки конструкцію. Зверху на крокви укладають суцільну або розріджену обрешітку, яка служить основою для кріплення матеріалу покрівлі. Таким чином, схема двосхилим даху складається з решетування закріпленої до несучих балок і закріпленого до них самого покрівельного матеріалу.
Види: наслонние і висячі ?
В залежності від використаної технології, яка дозволяє розподілити і знизити тиск на конструкцію будівлі, розрізняють два види: наслонную і висячу.
Вибір конкретного варіанта визначає конфігурацію покрівлі, розміщення опор усередині крокв, довжина прольоту, кліматичні особливості регіону, тип покрівельного покриття. Але в будь-якому випадку головний елемент – це кроквяні ноги.

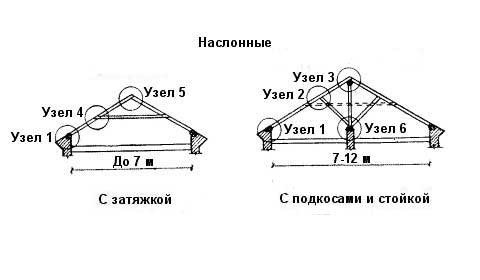

Наслонный варіант ?

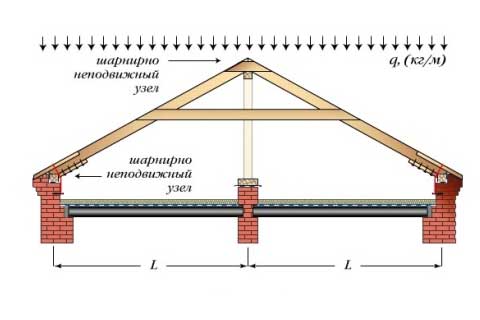

Наслонні крокви призначені для перекриття дахів з прольотом до 7 м. Вони спираються краями і середньою частиною або на вінець зрубу, або на верхній ряд кладки стін. При необхідності перекриття великих прольотів вдаються до проміжних опор. При наявності однієї опори проліт можна збільшити до 12 м, а двох – до 15,5 м. Між коником і фермами необхідно встановити з підкосами.

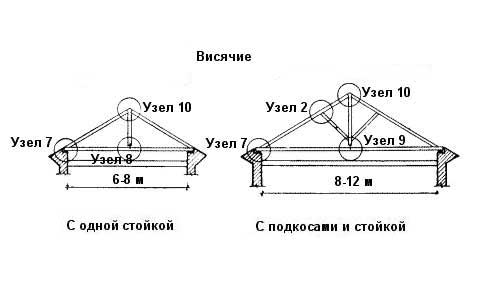

Висячий ?
На відміну від наслонних, у висячих крокв проміжні опори відсутні. Цей вид більше підходить для більш легких конструкцій будівель. Висячі крокви можна з легкістю використовувати для довгих прольотів. Достатню жорсткість забезпечують встановлені в підкоси, ригелі, прогони і стійки. Ці додаткові елементи також запобігають зсуву.
Для прольотів до 8 м достатньо установки затяжок і ригелів у верхній частині. При більшій величині прольоту для підтримки затяжок між фермами додатково використовують балки з підкосами.
Розрахунок параметрів: основні етапи ?
Правильний розрахунок кроквяної системи двосхилим даху дуже важливий для забезпечення надійності і довговічності будинку в цілому.
Будь-яке непосильне навантаження або нерівномірний розподіл ваги покрівлі можуть стати причиною руйнування будівлі.
Кожен проект будинку передбачає індивідуальний план організації всієї даху на основі будівельних норм і особливостей конкретного будинку.
Розрахунок крокв для наслонного виду більш простий та економний, а висячої – більш міцний, тому в проектах часто комбінується пристрій обох варіантів.
У першу чергу визначають ухил скатів, оскільки, скажімо, у випадку мінімальних кутів, 10-15° діють деякі обмеження на вибір покрівельного матеріалу. Кроквяна система практично проектується на вже вибране покриття.
Хоча зі збільшенням ухилу матеріальні витрати зростають, при цьому поліпшуються експлуатаційні характеристики – «крута» дах може сама очищатися від дощової води або снігу. На будову з ухилом більше 45°, взагалі, можна настилати будь-який покрівельний матеріал.
Ще одним обмежувач нахилу є природні явища. Особливої точності вимагає пов’язаний з ними облік параметрів даху, наприклад, снігові і вітрові дії.
Далі приступають до визначення загальної ваги пирога для покрівлі, який включає решетування, утеплення, а також покрівельне покриття.
Заключним етапом є розрахунок пиломатеріалів і підготовка інструкції по кріпленню покрівлі.
Для визначення кількості покрівельного матеріалу потрібно попередньо визначити площу двосхилим даху. В принципі для тих, хто знайомий з азами геометрії, як порахувати площу, складності не представляє.
Постійні і тимчасові навантаження: їх розрахунок та рекомендації ?

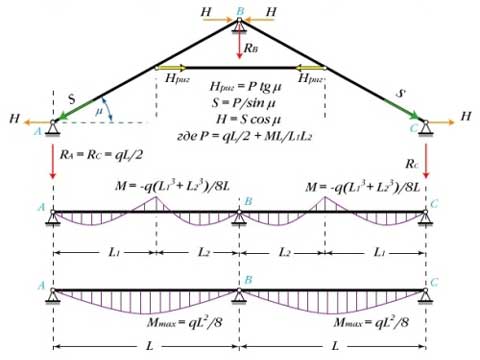

При розрахунку навантажень будь-якої природи, конструктивних і атмосферних, використовують складні математичні формули з урахуванням коригуючих коефіцієнтів.
Після визначення тиску від покрівельного покриття, обрешітки, утеплення і кроквяної системи, їх підсумовують і одержану величину ділять на повну площу скатів і одержують величину, що припадає на 1 кв. м. Для двосхилих будівель результат множать на поправочний коефіцієнт К=1,1. В середньому це значення для житлового будинку становить близько 40-50 кг/ кв. м.
В залежності від кліматичних особливостей регіону снігове навантаження може бути рівною 80-150 кг/кв. м. Для її підрахунку використовують наступні поправочні коефіцієнти:
Наприклад, якщо на грунті снігове тиск становить 70 кг/кв. м, то на верху будинку це значення вже буде 70 х 0,7=49 кг/кв. м.
У місцях, де спостерігається постійне підвищений скупчення снігу згідно з даними підрахунку необхідно встановити спарені крокви і суцільну обрешітку.
Вітрове вплив розраховують за допомогою коефіцієнтів зміни аеродинамічного впливу і вітрового тиску, з урахуванням того, що тиск поривів вітру на покрівлю змінюється в залежності від розташування скатів до вітру.
Розраховуючи загальну навантаження на покрівлю, вітрове і снігове підсумовують і множать на коефіцієнт, який залежить від кроку крокв.
