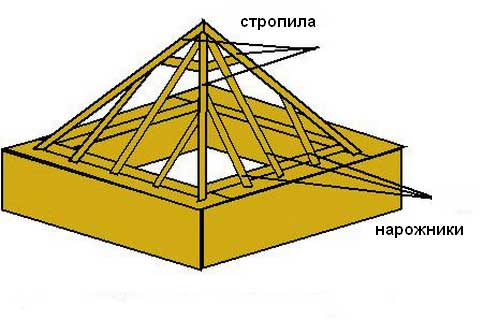

    Чотирьохскатний дах характеризується двома трикутними скатами (вальмами) з торцевих сторін. Її класифікують в основному як вальмового, або як шатрову. Вальмовий складається з двох трикутників і двох трапецій (бічні скати – рівнобедрені трикутники, а фронтальні – правильні трапеції). Якщо її скати не досягають карниза в нижній точці, то її називають полувальмовой. Коробка будівлі в цьому випадку має форму прямокутника. Якщо ж вона представлена у вигляді квадрата, виконують шатровий дах, чотири трикутних ската якій сходяться в єдиній вершині.

    Як розрахувати чотирьохскатний дах: розміри підстави, ухилу ?

    Знаючи лінійні розміри підстави і кут нахилу її скатів, можна виконати розрахунок чотирисхилого даху. Як правило, його проводять за таким принципом: скати ділять на декілька елементів, кожен з яких розраховується окремо, після чого отримані результати підсумовують. Таким чином можна підрахувати загальну площу чотирисхилого даху.
    Розрахунок чотирисхилого даху: параметри навантаження, ухилу, матеріалуНесуча конструкція чотирисхилого даху має складний каркас. Вхідні в неї центральні крокви створюють зайве навантаження. Крім цього, крокви повинні витримувати навантаження покриття покрівлі, а також снігове і вітрове. Тому потрібно додатково розрахувати параметри чотирисхилим конструкції, наприклад, вага покрівельних та оздоблювальних матеріалів, кліматичні особливості регіону.

    Очевидно, що будь-яка неточність в підрахунках може мати серйозні наслідки, тому їх проводять з великою акуратністю і з урахуванням всіх можливих варіантів.

    При цьому повинні бути враховані також наступні показники:

    • результати розрахунку кроку крокв,
    • перерізу крокв,
    • прольотів конструкції крокв,
    • результати аналізу несучої здатності фундаменту і опор.
    • тип крокв (висячі або наслонние).

    Грамотний розрахунок чотирисхилого даху вимагає обліку даних метеорологічних служб місцевості проживання. Для точного визначення необхідної висоти покрівлі і кутів нахилу всіх чотирьох скатів, необхідні наступні дані: показники

    • сили і швидкості вітру в районі споруджуваного будинку;
    • інтенсивності опадів;
    • використовуваного покрівельного матеріалу.

    Проектування та розрахунки: робимо проект з допомогою креслення ?

    Перш ніж розпочати роботи по облаштуванню даху, її необхідно спроектувати, розрахувати і виконати креслення майбутньої чотирисхилим конструкції.

    Ухил нахилу скатів у залежності від призначення горища, атмосферних навантажень і типу матеріалу для покрівлі коливається в межах 5–60?.

    У регіонах з частими сильними вітрами або з малою кількістю опадів нахил скатів – невеликий, а в місцевостях зі значними сніговими навантаженнями і частими дощами – істотно більше, 48–60?.

    У свою чергу, на основі кута нахилу вибирають матеріал для покрівлі:

    • 5?–18? – рулонне покриття,
    • 14?–60? – покрівельний метал, азбестоцементні листи;
    • 30?–60? – черепична.

    Висота коника чотирисхилого даху при цьому ухил скатів розраховується за тригонометричним формулами для прямокутних трикутників.

    Розрахунок чотирисхилого даху: параметри навантаження, ухилу, матеріалуПроект будинку з чотирисхилим дахом починають з розрахунку крокв. Їх перетин залежить від кута нахилу скатів та сумарного значення очікуваних загальних навантажень: ваги конструкції крокв, покрівельного пирога, снігових і вітрових навантажень. Мінімальний запас міцності крокв повинен становити 1.4.

    З допомогою обчислень визначають також:

    • крок крокв і їх несуча здатність,
    • які використовувати крокви – наслонние або висячі,
    • необхідність додаткових елементів: розкосів, що сприяють зменшенню навантаження на крокви, або затяжок, оберігає конструкцію від розхитування,
    • необхідність у нарощуванні довжини крокв або здвоюванні балки для їх посилення і т. д.

    При проектуванні кроквяну систему розраховують:

    • на міцність – крокви не повинні зламатися;
    • на ступінь деформації при певних параметрах, наприклад, прогин крокв для мансардних покрівель не повинен перевищувати 0, 4% їх довжини.

    Особливості розрахунку навантаження на кроквяну систему ?

    Розрахунок чотирисхилого даху: параметри навантаження, ухилу, матеріалуКроквяна система знаходиться під впливом постійних і тимчасових навантажень.
    До перших зараховують масу покрівлі, решетування і контррейки, прогонів і самих крокв, а до других – вітрові, снігові і корисні – це навантаження від стелі, водогрійних баків, вентиляційних камер та іншого, підвішених до ферм.

    СоветПараметр розрахунку снігових навантажень для середніх широт країни за стандартом становить 180 кг/м2 на горизонтальну проекцію покрівлі. Накопичившись, сніговий мішок може збільшити це значення до 400-450 кг/м2. Для цих же регіонів розрахунковий параметр для вітрових навантажень – 35 кг/м2.

    При нахилі скатів більше 60° не враховується снігове навантаження, а при нахилі менше 30° – не враховується вітрова. Параметри цих навантажень можуть бути скориговані за рахунок наявних поправочних коефіцієнтів, у яких враховані місцеві кліматичні умови. Загальну масу покрівлі обчислюють, виходячи з площі споруди і використовуваних матеріалів.

    Розрахунок вальмового даху: онлайн калькулятор ?

    Підрахунок матеріалів, необхідних для зведення даху, здійснюють, взявши за основу правильний підрахунок площі покрівлі.

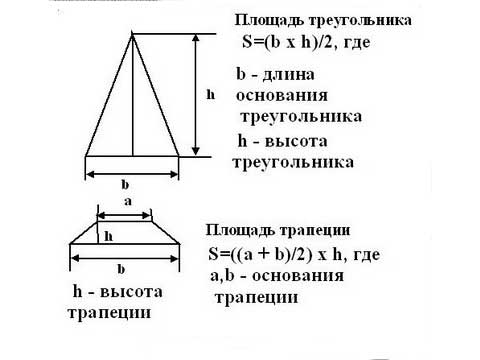

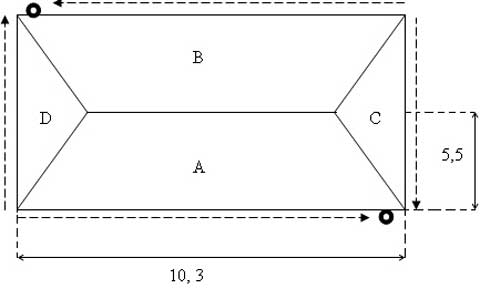

    Незалежно від форми чотирисхилим конструкції розрахунок площі зводиться до обчислення площі найпростіших геометричних фігур – рівнобедреного трикутника і трапеції. Наприклад, у разі шатрового даху все зводиться до обчислення суми площ чотирьох однакових трикутників .

    Розрахунок чотирисхилого даху: параметри навантаження, ухилу, матеріалу

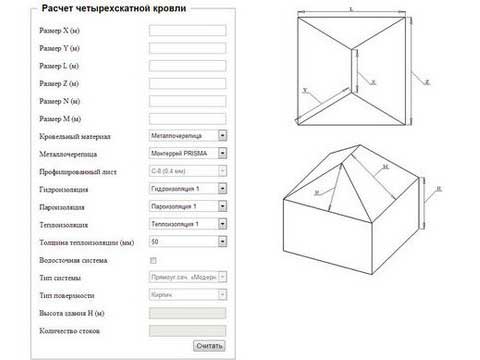

    Для розрахунку дахів використовують також спеціальні програми – онлайн калькулятори. З їх допомогою визначають практично всі необхідні для цього параметри:

    • обсяг матеріалів для покрівлі, тепло – і гідроізоляції,
    • кількість решетування,
    • кроквяну систему,
    • ухил ската та інше.

    Розраховуючи кількість матеріалу, крім площі скатів, враховується також:

    • величина нахлестів;
    • відходи при розкрої;
    • величину звисів карниза і фронтонів.

    Подивіться, як виконується розрахунок вальмового даху онлайн калькулятором.
