Двоскатний дах, як відомо, має бути відносно легкою – природно, не в шкоду своїй міцності. Тому найбільшої уваги вимагає пристрій кроквяної системи двосхилим даху, щоб її конструкція, з одного боку, надавала оптимальний тиск на фундамент, а з іншого – була в змозі протистояти різним навантаженням – тиску вітру, навантаженні від атмосферних опадів і вагою людини, що знаходиться на ній.
Види виконання конструкції для двосхилого даху ?
Кроквяна система двухскатки дозволяє рівномірно по периметру будівлі розподілити загальну навантаження на покрівлю і всі стіни. Своїми нижніми кінцями упираються крокви в опорну опалубку (мауерлат). Їх фіксують за допомогою дужок з металу або планок.
У цьому випадку має форму рівнобедреного трикутника. Є два види виконання будови: висячі або наслонние.
Висячі крокви
Нижні краї висячих крокв впираються в дві опори, які розташовані по краях даху, тобто проміжних опор не мають. Верхні ж – сходяться вгорі, де за ними буде встановлений коник. Інакше кажучи, вони «висять», оскільки ноги спираються на стіни і коник.
Елементи висячих утворюють трикутник (за рахунок використаних спеціальних зарубок), а це, як відомо досить жорстка конструкція, тобто вони додатково зміцнюють основу даху і дозволяють бічні навантаження трансформувати у вертикальні.
Наслонні
У цих крокв крім опори на стіни споруди є також ряд проміжних. Їх зазвичай влаштовують в будинках, де є середня несуча стіну ( проміжна опора) або колони (додаткові опори).
Таким чином, конструкція працює на вигин, так і на стиск, а распирающее зусилля, яке утворюється за рахунок кроквяних ніг, допомагає знизити, з’єднує стяжка.
Що ж стосується балок похилих крокв, то вони «працюють» виключно на вигин, тому обійтися без додаткових елементів, які посилюють їх, не вийде. Дуже надійною нерухомою опорою є коньковий прогін.
Однак, найбільш вдалим варіантом буде поєднання в кроквяної системі двосхилим даху обох видів. Бувають ситуації, коли просто неможливо установити якійсь з них, тоді «виручає» інший. Така «комбінація» дає можливість знизити витрати і одночасно зміцнити покрівельний каркас.
Матеріал для каркаса даху
Як правило, кроквяну систему виконують з дерева. Рекомендується підбирати матеріал з хвойних порід. Деревина повинна бути просушена і обкорованим, без гнилі, червоточини і сучків. Наприклад, з-за сучків можуть виникнути тріщини, які призведуть до обвалу покрівельної конструкції. Матеріал повинен бути оброблений антисептиком.
Технологія монтажу: від заснування до конька ?

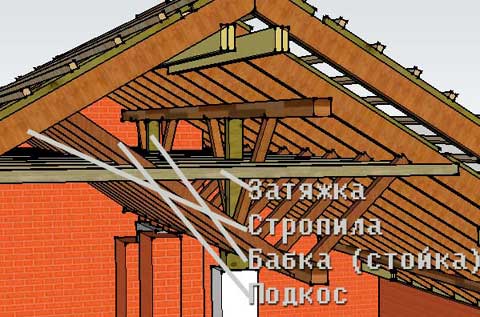

Пристрій кроквяної системи двосхилим даху починають з її виготовлення на спеціальному шаблоні. Є кілька варіантів цих систем, але в основі лежить один принцип – вертикальна балка, встановлена по центру, яку зміцнюють парними підкосами. Якщо проліт перекриття великий, то конструкція «стійка – підкіс» використовується кілька разів.
Збірку здійснюють на землі з допомогою скоб, металевих кронштейнів і саморізів, потім встановлюють на мауерлат.
При влаштуванні двосхилим даху мауерлат зазвичай монтують на протилежні найбільш довгі стіни будови. Для кріплення в ньому під шпильки просвердлюють монтажні отвори – за ним відповідно з розміткою і буде встановлюватися балка.
Мауерлат обробляють захисним складом і гідроізолюють рулонним матеріалом, скажімо, руберойдом.
Спочатку встановлюють першу і останню кроквяні конструкції, після чого решті монтаж, орієнтуючись на них, можна з достатнім ступенем точності.

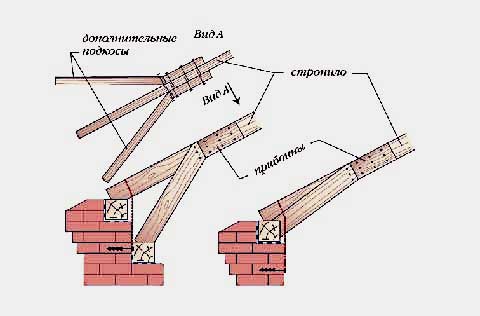

Щоб надати каркаса більшу жорсткість, з обох сторін до кроквяних ніг кріплять додаткові розпірки (підкоси). Тоді на кінцях балки рекомендується змонтувати тимчасові упори, які при підйомі ніг нагору, послужать опорою для їх нижніх кінців.
Коли нога виявиться піднятою до положення вертикалі, її тимчасово яким-небудь способом можна прихопити до основи зрубу. Тимчасовий упор із стіни можна буде демонтувати тільки після капітальної установки ноги. Підйом і складання інших частин виробляють аналогічно.
Кроквяні ноги скріплюють між собою за допомогою спеціальних врізок-сполучення, підготовлених у їх верхній частині.
По верхньому краю стропилин після їх установки можна кріпити коник, використовуючи для цього металеві скоби або куточок.
