- Види крокв
- Особливості конструкції
- Правила монтажу
- Основні етапи пристрою
- при виготовленні накосных крокв, перебувають під подвійним навантаженням, варто, на відміну від інших елементів, застосовувати подвоєний будматеріал;
- зростка частин діагональних виконується в ділянках додатки максимального навантаження (верхня чверть стропил) і підсилюється за допомогою підкосів і вертикальних стійок;
- легше деталь підрізати, ніж подовжити, тому виготовляють з деяким запасом – його при необхідності можна відрізати;
- найбільш відповідальні вузли кріплення виконують з посиленням, для цього використовують додаткові елементи перфорованого металевого кріплення або катанки (скрутки з дроту).
Дах чотирисхилий славиться своїми перевагами: по-перше, відсутністю фронтону, що призводить до істотної економії на будматеріалах, по-друге, чудовим зовнішнім виглядом, який забезпечує дому ефектний і незвичайний вигляд.

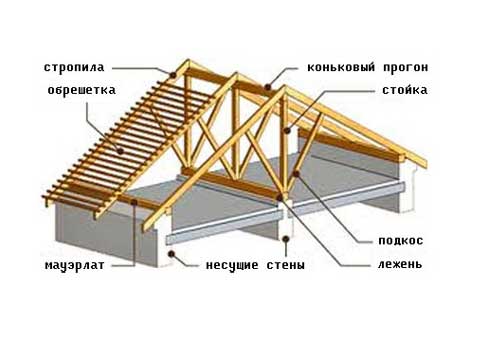

Основні складові – крокви, стійки, мауерлат, розкоси та підкоси, а також прогони, бічні і конькові.
Види крокв ?
В залежності від обраного способу кріплення, кроквяна система у цього типу може бути висячої і наслонной.
Висячі виконати досить складно. Великих трудовитрат надалі вимагає і поточний ремонт під час експлуатації. Цю систему застосовують у разі відсутності внутрішніх стін, і в якості опор у даному випадку виступають зовнішні стіни.
Наслонныеизготовить значно простіше. У цьому випадку немає необхідності великих матеріальних вкладень. Зазвичай наслонный тип підходить для будинків, що мають центральну несучу стіну або проміжні стовпчасті опори, які встановлені на залізобетонному перекритті. Подібна додаткова опора дозволяє збільшити величину прольоту, що перекриває наслонние крокви. Цей варіант досить часто використовують при влаштуванні будівель з ухилом менше 40°.
Особливості конструкції ?

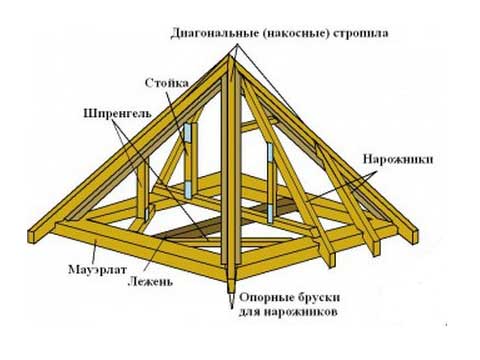

Пристрій кроквяної системи чотирисхилого даху виконують з урахуванням особливостей її конструкції.
Діагональні

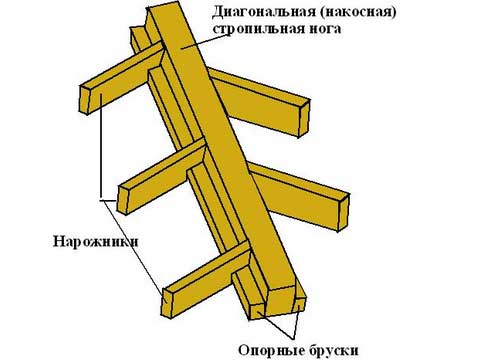

Опорою крокв діагональних (накосных) є, з одного боку, мауерлат або балка, яка врізається в неї (хоча врізання в мауэрлатный брус може його послабити), з іншого – пара ніг крокв.
Вони бувають довше звичайних, щоб зуміти нести велике навантаження, так як є опорою для нарожников (це укорочені стропилины). Одним кінцем вони спираються на похилу ногу, а інший – на мауерлат.
Якщо ширина будівлі більше 4,5 м, то дані ноги виконують складовими по довжині, їх ще називають многопролетными. Для зменшення довжини прольоту вдаються до подкосам і стійок.
Якщо наслонную систему виготовити за всіма правилами, то вона буде безрозпірній. Для запобігання появи розпору, площина кроквяних ніг роблять горизонтальними у тих ділянках, де виступає опорою мауерлат.
Розпори можуть з’явитися, тільки якщо стропилины в конику будуть служити опорою один для одного. У таких випадках встановлюють ригелі.
Правила монтажу ?
Основою систем крокв виступають накосние (діагональні), тому її пристрій виконують, дотримуючись наступних правил:
Основні етапи пристрою ?
Передусім виконують установку мауерлата і його кріплення до стін будинку. Виконують розмічальні роботи. Встановлюють коньковый брус – для цього необхідна допомога схилу.
Від того, наскільки точно будуть витримані просторове розташування конькового бруса в двох площинах і висота, залежить майбутня конструкція.

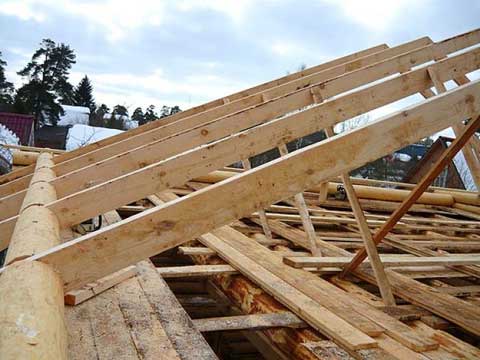

Під коньковим брусом за допомогою укосин закріплюють стійки. Далі виконують монтаж накосных кроквяних ніг. З цього фактично починається процес формування площин даху, закладаються розміри майбутнього звису, який в залежності від місця розташування будинку та рози вітрів коливаються від 50 до 100 див.
Далі формують і монтують бічні скати, встановлюють проміжні стропилины, виконують монтаж полуног (нарожников). При монтажі останніх необхідно з великою ретельністю проконтролювати паралельність їх розташування, як і розташування нарожников і бічних скатів в одній площині.
Наступний етап – монтаж обрешітки. Як правило, її виготовляють із брусків (40*40 мм або 50*50 мм) або дошок (25*100* 150 мм).
