Плоский дах: утеплення – питання особливої важливості ?
В обігрівається будівлі, як відомо, зменшуються тепловтрати і скорочуються витрати на електроенергію. Нагрівшись, повітря, згідно законам фізики, піднімається вгору, що призводить до значного зростання тепловтрат через покрівлю. Це – не єдина проблема, пов’язана з неутепленої дахом. Холодна поверхня покриття, входячи в контакт з нагрітим повітрям, неминуче викликає випадання конденсату, який стане причиною поступового руйнування конструкції. У разі суміщеної покрівлі вода буде протікати назад через стеля в житлове приміщення. Теплоізоляція, нарешті, в значній мірі обумовлює сприятливий мікроклімат у приміщеннях, які знаходяться безпосередньо під плоскою покрівлею.
Гідро-, тепло – і механічні показники, довговічність залежать від її конструкції і використаних матеріалів.

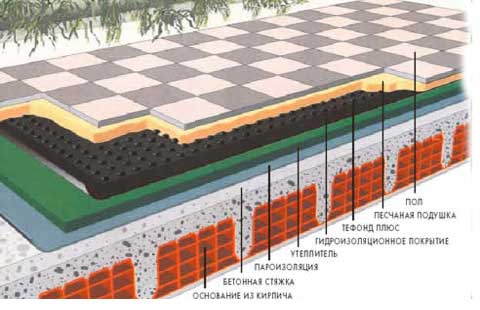

У конструкцію плоского даху традиційно входять:
Однак така конструкція далеко не завжди здатна вберегти від виникнення вищевикладених проблем. Матеріал для гідроізоляції досить чутливий до кліматичних умов, а утворилися на ньому дрібні тріщини досить важко виявити і усунути. А це означає, що потрапляє туди вода при замерзанні посилить розриви килима. Найчастіше вода, що скупчилася при поганій ізоляції усередині утеплювача, тече назад, залишаючи за собою плями на стелі, грибок і масу інших неприємностей, не кажучи вже про те, що теплоізоляційний матеріал втрачає свої якості.

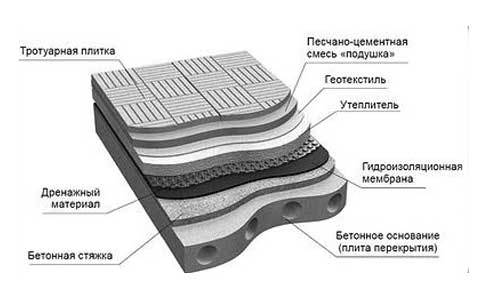

Поява на ринку утеплювачів нового покоління внесло в традиційну конструкцію революційні зміни. В результаті «перевороту» з’явилася інверсійна покрівля. Пиріг подібної даху складається з тих же шарів, але викладених в іншому порядку: гідроізоляційний килим не захищає утеплювач, а, навпаки, захищає утеплювач гідроізоляцію. Таким чином створюється можливість захистити гідроізоляцію від впливу УФ-променів, температурних перепадів і т. д.
Пристрій інверсійної покрівлі: основні етапи ?
Перше: має нестандартне призначення, і відповідно з цим найчастіше в його конструкцію включають:
Гідроізоляція даху ?

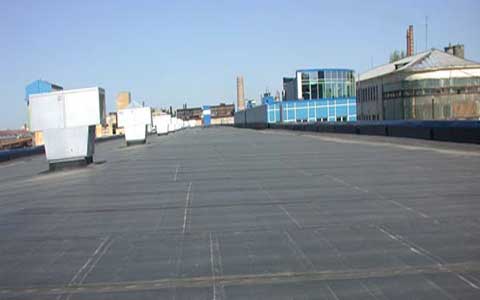

Для влаштування гідроізоляційного килима сьогодні використовують цілий ряд матеріалів, і не тільки бітумно-рулонних.
Бітумно-полімерні на негниючої основі. Найбільш якісними серед них вважають рулонні, забезпечені підкладкою з полімерних еластичних волокон. Верхнім шаром є окислений бітум, який модифікований полімерами, СБС і АПП. Вони відносно дешеві і підходять для поверхонь з будь-яким ухилом. Однак, по довговічності, міцності і простоти укладання поступаються полімерних мембран.
EPDM Мембрана (ЕПДМ)– це сучасний еластомер, який дозволяє покрити великі поверхні за досить короткий термін. ЕПДМ-мембрани – высокоэластичны.
ПВХ-мембрана – еластичний матеріал високої якості з полівінілхлориду. Її висока міцність на прокол обумовлена армуванням поліефірною сіткою. Є колірний вибір – 9 варіантів. ПВХ-мембрани відрізняє хороша деформаційна здатність, прекрасно себе виправдовує, якщо з яких-небудь причин неможливо вирівняти підставу.
ТПО-мембрани. В основі лежать термопластичні поліолефіни. Ідеальне рішення для підстав зі складною конфігурацією або для експлуатованих дахів, де існує підвищена ймовірність механічного пошкодження. З’єднують стики полотен, як у ПВХ-мембран, через зварювання. ТВО менш гнучкий і еластичний, ніж ЕПДМ, особливо в умовах низьких температур, але перевершує його по стійкості до хімічних і механічних впливів. Тому ТВО переважно використовують у південних регіонах.
Способи кріплення мембран
Основних спосіб кріплення – три.

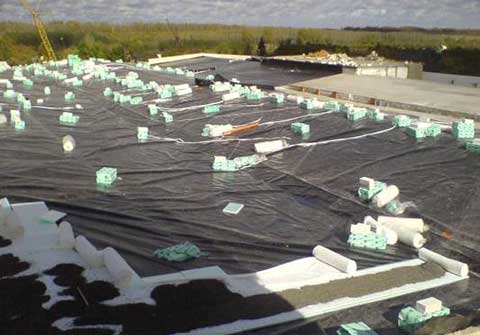

Кріплення баластом – найбільш універсальний і економічний варіант. На підставу мембрану укладають вільно і закріплюють по периметру і в ділянках примикання до всіх вертикальних поверхнях. Утримується вона на підставі баластом, наприклад, гравієм, галькою, бетонними блоками або тротуарною плиткою.
Механічний спосіб. Його використовують при відсутності парапетів або організованих зливів, а також коли на несучу конструкцію неприпустима додаткове навантаження. Закріплюють покриття за допомогою анкерних пластин, їх притискають до мембрани в місцях швів, використовуючи спеціальні саморізи.
Приклеювання до основи. Цей варіант кріплення рекомендований для дахів, мають складну конфігурацію або піддаються значним механічним навантаженням. Зварені (склеєні) полотна кріплять до основи монтажним клеєм.
Склеювання полотен мембран по технології зварювання робить вузли для інверсійної покрівлі герметичними і міцними, дає можливість виготовляти покриття будь-якого ступеня складності, нестандартного розміру і форми.
Теплоізоляційний шар ?

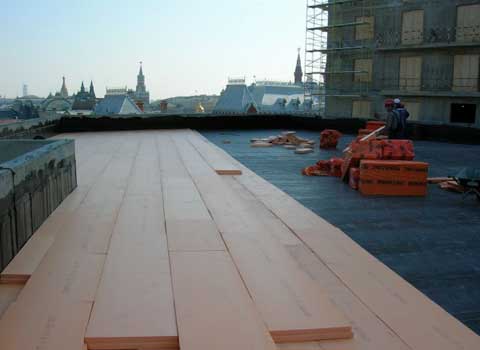

В інверсійних покрівлях утеплювач знаходиться під впливом погодних умов, включаючи суворі, і механічних впливів. Тобто він повинен гарантовано бути в змозі постійно протистояти всім цим впливам. Ось чому до теплоізоляції, яку укладають слідом за гідроізоляцією, пред’являють особливі вимоги. Матеріал, який використовують для цих цілей повинен бути гідрофобним. Він не повинен набухати при постійному контакті з водою, давати усадки, піддаватися гниття, знижувати свої якісні характеристики. Бути високоміцним і хімічно стійким. Повною мірою цим вимогам відповідає теплоізолятор «нового покоління» – твердий екструдований пінополістирол. Він служить для утеплення з рівномірно розподіленими замкнутими (закритими) осередками, не вбирає вологу і не вимагає пароізоляції.
Відсутність необхідності в обов’язковій укладання пароізоляції дає можливість отримати певну економію.
Один з найбільш поширених варіантів, коли утеплювач, покривають спеціальним фільтруючим матеріалом і засипають його гравієм. При такому пристрої опади, будь то дощ або талий сніг, – спочатку гравій, потім фільтр і утеплювач потрапляють на килим гідроізоляції, після чого – в спеціальні водовідведення.
Воронки ?

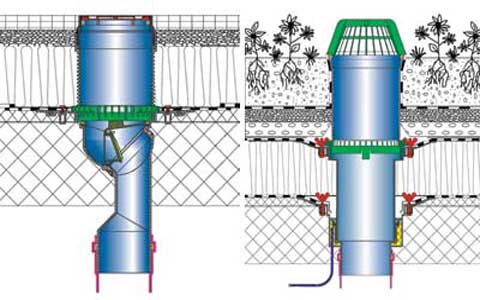

Відведення води відбувається за рахунок наявного у воронки дренажного кільця. Для посилення цього вузла використовують додатковий шар гідроізоляції і металевий фартух. Важливо простежити, щоб ухил покрівлі не перешкоджав вільному стоку води в напрямку воронки і не допускав утворення застійних зон.
При влаштуванні інверсійної покрівлі вимагається точне дотримання технології монтажу, в іншому разі виправлення помилок може коштувати пошкодження гідроізоляції.
Типи інверсійних покрівель: визначення по навантаженню ?
Якою конкретно буде покрівля, залежить від майбутніх навантажень на поверхню. Розрізняють основні три типи.
Мінімальні навантаження. Конструкцію складають лише шари ізоляції і легке зовнішнє покриття з рулонного матеріалу. Її можна використовувати тільки для плоских дахів з невеликою площею, не зазнають великих навантажень, скажімо, в приватних будинках, невеликих точках роздрібної торгівлі і т. д.
Середні навантаження. Вони перевершують побутовий рівень, тому при їх пристрої використовують більш міцні утеплювачі, а для зовнішнього покриття –тротуарну плитку, керамограніт або інший аналог.

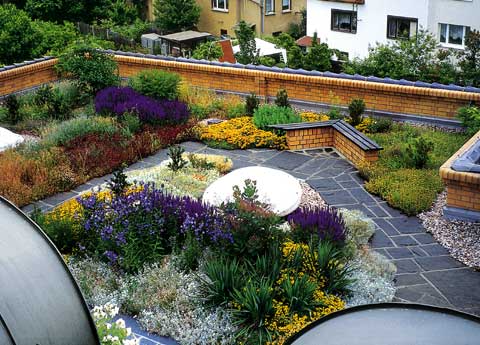

Підвищені навантаження. До них можна віднести, наприклад, пристрій тераси на даху або автомобільного паркінгу. Такі типи вимагають особливої міцності і надійності, тому в доповнення до основних верствам укладають ще зміцнюють проміжні, а в якості зовнішнього покриття виступає посилена залізобетонна плита.
Парапет, виконаний залізобетону або огороджувальних конструкцій з сталі повинен мати висоту принаймні в 50 див. Важливо, щоб він опинився в стані витримувати конкретні навантаження, типу ваги людини і вітрову і був міцно прикріплений до основи даху.
Переваги — запорука довгої експлуатації ?
Хоча інверсійна покрівля і обходиться дорожче рулонної, однак, всі витрати з лишком окупаються при її експлуатації.
