Чотирьохскатний дах має чотири поверхні, їх називають скатами, які нахилені по відношенню до горизонту. Даний вид дозволяє виконати монтаж різних складних форм.
Види четырехскаток ?
Чотирисхилі дахи можуть мати різну конструкцію, в залежності від цього ці даху поділяють на:
Вальмові
Площині двох із чотирьох її скатів виконані у формі трапеції, а два інших –у вигляді трикутників. Саме останні і називають – «вальми». Конструкція даного підвиду не має фронтонів, мансардні або слухові вікна влаштовують на скатах даху.
Напіввальмові
У конструкції цих дахів площину вальм – ламана і складається з двох частин: нижня – трапеція, верхня – трикутник.
Шатрові
У даній конструкції площині чотирьох трикутних скатів стикуються у верхній точці. В результаті утворюється чотирикутна піраміда, в її основі лежить або квадрат або прямокутник – це залежить від форми будинку. На таких дахах також немає фронтонів.
На думку фахівців пристрій чотирисхилого даху має досить складний етап – це пристрій її кроквяної системи.Тим не менш, якщо спочатку спроектувати її на папері, виконати детальні креслення, тоді, маючи певні уміння та знання, з цим завданням можна впоратися самостійно.
Проект чотирисхилого даху ?
Що необхідно врахувати при проектуванні чотирисхилого даху? В першу чергу – всі можливі навантаження на майбутню кроквяну систему. До них відносять:
- масу покрівельного матеріалу;
- масу всіх шарів покрівельного пирога: пароізоляцію, гідроізоляцію, утеплювача;
- вітрове навантаження, наприклад, для середньої смуги країни при куті нахилу 60-70° – 35 кг/ м2, а при куті менше 30° її не враховують;
- інтенсивність та кількість річних опадів;
- снігове навантаження, характерну для даного регіону, наприклад, для середньої смуги країни (ухил менше 60°) – 180кг/м2, хоча часом може досягати 400кг/м2, а при ухилах даху 60-70° її взагалі не враховують;
- вага людини при обслуговуванні даху;
- додаткове обладнання, яке передбачається встановити на даху, скажімо, вікна, аератори, сходи та інше.
Виходячи з отриманих параметрів і кута нахилу скатів, проводять розрахунок довжини, перерізу крокв, вибирають покрівельний матеріал. Наприклад,
- плоскі покрівлі (5-18°) – вимагають рулонного покриття;
- більш круті (30-60°) – черепицю, профлист і т. д.

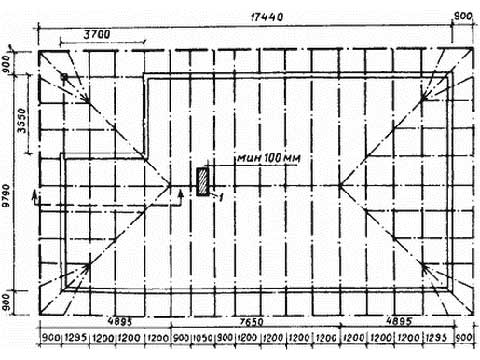

Проект повинен включати:
- креслення самої кроквяної системи і вузлів, де крокви з’єднуються з мауерлатів і коником, розташування обрешітки;
- опис технології пристрою покрівельного пирога і інших елементів даху.
Взявши за основу детально виконаний проект можна з легкістю підрахувати необхідну кількість матеріалів для крокв, покрівельного пирога та інші.
Особливості конструкції кроквяної системи ?

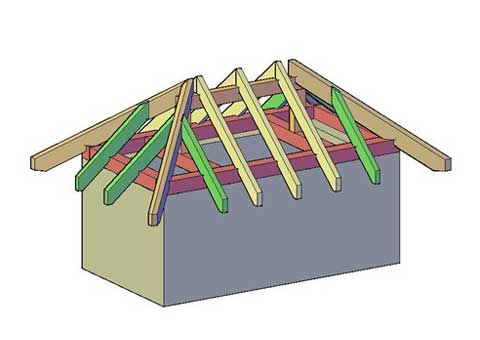

Пристрій чотирисхилого даху передбачає використання накосных крокв (їх називають також діагональними), які направляються до кутах будови. Враховуючи, що в порівнянні зі звичайними, діагональні припадає значно більша навантаження, їх виконують з подвійного бруса. Накосние крокви нерідко з-за великої довжини роблять з двох частин, які з’єднуються один з одним.
Сполучені частини під навантаженням можуть просісти, тому рекомендується встановити в області з’єднання міцну стійку-опору.
У конструкції крокв чотирисхилого даху використовують нарожники (короткі крокви), які верхнім кінцем упирається в накосние, причому кріплять їх в різних точках, щоб рівномірно розподілити навантаження від нарожников.
Пристрій кроквяної системи
До монтажних робіт приступають, закінчивши розробку проекту і комплектацію необхідними матеріалами.
- Спочатку встановлюють мауерлат і закріплюють його до стін будинку, його укладають не ближче 5 см від кромки стіни із зовнішньої сторони. Мауерлат необхідно кріпити за допомогою анкерів.
- Далі виконують розмітку, монтують стійки і встановлюють коньковый брус. У роботі використовують висок. Стійки кріплять за допомогою спеціальних укосин.
- Потім приступають до установки накосных кроквяних ніг з урахуванням майбутнього звису розміром 50 — 100 див.
- Далі необхідно встановити нарожники і бічні стропилины, розташовуючи їх в одній площині. Таким чином формують бічні скати. При цьому необхідно забезпечити паралельність стропилин, нарожников і бічних.
Закінчивши монтаж конструкції кроквяної системи, приступають до укладання обрешітки (бруски перерізу зі стороною 40 або 50 мм), потім монтажу покрівельного пирога і в ув’язненні – покрівельного матеріалу.
