Ондувілла. Монтаж: інструкція поетапної укладання

Зміст

• Як розрахувати ондувиллу
• Необхідні заміри даху
• Як розраховують матеріали
• Розрахунок комплектуючих
• Поетапний монтаж листів Onduvilla

Останнім часом увагу забудовників привернув відносно новий продукт на ринку – гнучка 3d черепиця – ондувілла (офіційний сайт www.onduvilla.ru). Інструкція по монтажу матеріалу, як правило, входить в комплектацію виробу. Якщо вам належить самому виконати після покупки ондувілла монтаж, інструкція допоможе в цьому питанні, навіть при відсутності особливих навичок будівельних робіт.

Рекомендації з монтажу ондувілла

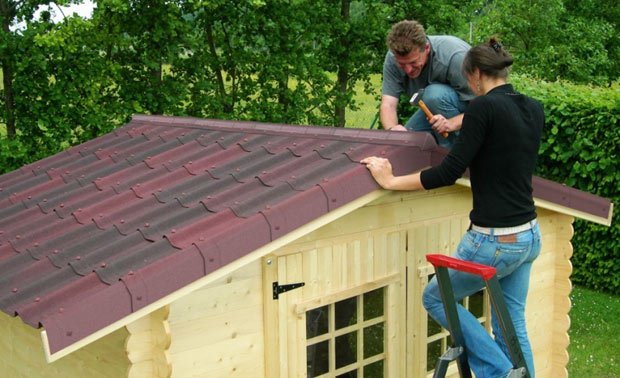

Якщо ви надумали покласти покрівлю, то цілком зможете зробити це своїми руками, оскільки невелика вага листа ондувілла дає можливість не використовувати спеціальну техніку ні при транспортуванні, ні при проведенні монтажних робіт. Більш того, ви легко з ним впораєтеся, навіть якщо тільки вмієте тримати в руці молоток.

Фактично, для отримання гарної надійної покрівлі необхідна купівля ондувілла, монтаж. Інструкція в цьому разі є не лише керівництвом до дії.Можливо, не всі знають, що в ній зазвичай ставиться відмітка про наявність гарантії від заводу-виробника. Це означає, що будь-яка претензія з боку покупця буде прийнята до розгляду, тільки якщо монтаж проводився у відповідності з усіма пунктами, перерахованими в ній.

Як розрахувати ондувиллу ?

Необхідні заміри даху ?

Для визначення площі даху знаходять лінійні розміри скатів. Для вальмових і шатрових дахів проводять розрахунок площ кожної складової елементарної геометричної фігури, скажімо, трапеції або трикутника.

РекомендуемВ місцях складних сполучень, як правило, кількість відходів зростає, тому їх додатково враховують для всіх цих поверхонь окремо.
Всі отримані результати в результаті сумуються.

Потрібно заміряти довжину таких елементів даху, як коник, ребра, ендова, злами і щипці.

Як розраховують матеріали ?

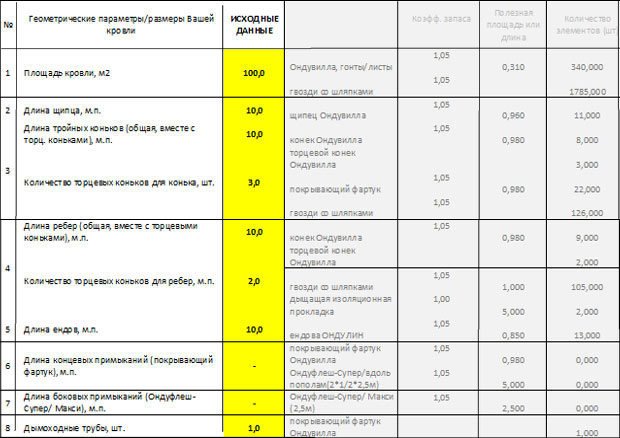

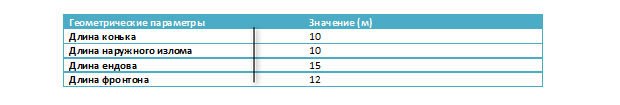

Для більшої наочності покажемо як розрахувати кількість необхідних матеріалів на прикладі мансардної загальною площею 150 кв. м. Припустимо дах має наступні розміри:

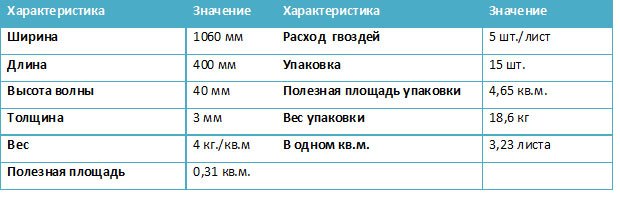

Крім ваги листа Onduvilla необхідні параметри:

Оскільки листи матеріалу монтують з нахлестом, то корисні розміри ондувілла менше реальних. Нахлест становить третину довжини листа, ось чому корисна площа дорівнює відповідно 0,31 кв. м. Таким чином, на покриття всієї покрівлі з урахуванням 5-процентних втрат знадобиться листів у кількості 509 шт.

Розрахунок комплектуючих ?

• Коньковий елемент має довжину в 1,06 м. При нахльостуванні в 150 мм корисна довжина складе 0,91 м. Отже при довжині коника в 10 м знадобиться 11 подібних елементів.
• Елемент ендови дорівнює за довжиною 1 м. При аналогічному нахльостуванні вона зменшиться до 0,85 м. Шляхом простого поділу отримуємо необхідну кількість елементів ендова – 18 шт.
• При кріплення листів Ондувілла необхідно:

• по 5 штук на кожен лист, тобто всього 2545;
• по два на кожну хвилю коника, і ендова тобто ще 232 цвяха ;
• за інструкцією кожен щипцевий елемент кріплять за допомогою 12 цвяхів. Значить, ще 300.

У підсумку, підсумувавши все це, отримуємо 3083 цвяха. Остаточне кількість, яка буде вписано в кошторис, беруть з невеликим запасом, наприклад, 3200 цвяха.

РекомендуемПри розрахунках дотримуються наступних правил, що стосуються розрахованого кількості елементів і цвяхів:

• число елементів округлюють у більшу сторону;
• кількість цвяхів, що використовуються для фіксації коника, ендова і щипців, округлюють так само, але до парного числа.

Поетапний монтаж листів Onduvilla ?

montaj-1montaj-2

Решетування під ондувиллу

Пристрій решетування відрізняється в залежності від кута нахилу ската.

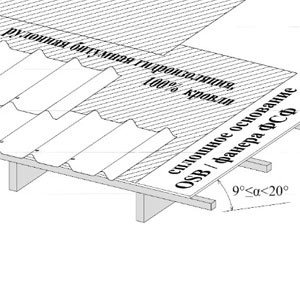

• Для кута нахилу в межах 9-20? покрівлю укладають на суцільне підставу, для пристрою якої використовують фанеру або плити OSB. При цьому обов’язковим моментом є пристрій на її площі підкладкової гідроізоляції з бітумних матеріалів.

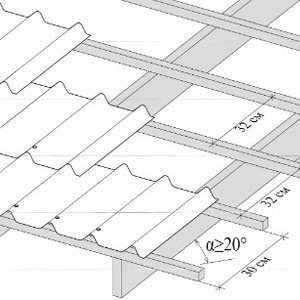

• Для великих ухилів підійде і розріджена, виконана з кроком в 320 мм. Виняток становлять перші бруси, відстань між якими дорівнює 300 мм. В районі конька і інших небезпечних ділянок решетування підсилюють.

montaj—3montaj—4

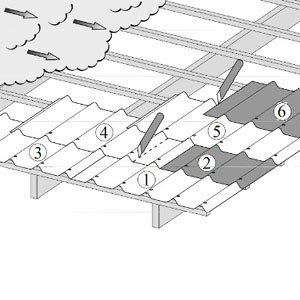

Укладання листів

Монтаж починають з того краю покрівлі, який розташований проти переважаючого напрямку вітру.

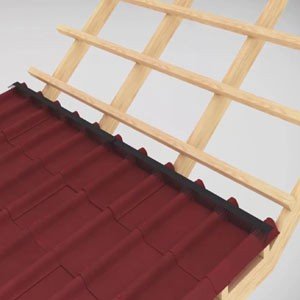

• Перший ряд. Його монтують зі звисом і вирівнюють по мотузці, яка натягнута від однієї вітрової планки до одної на відстані 50 мм від карниза. Якість укладання можна перевірити за допомогою будівельного рівня.
• Другий ряд. Початковий лист беруть половинчастим, щоб продовжити правильно укладати інші. Виконання цієї вимоги обов’язково, оскільки тільки так можна забезпечити шаховий порядок укладання листів. В іншому випадку не уникнути в подальшому ускладнень:

• вздыбливания Ондувілла через накладення в кутку чотирьох аркушів,
• майбутніх протікання покрівлі, якщо шви розташуються один над іншим.

montaj—5montaj—6

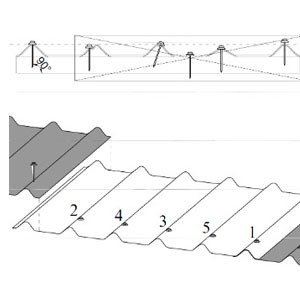

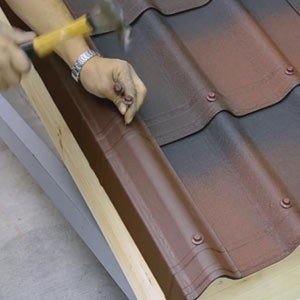

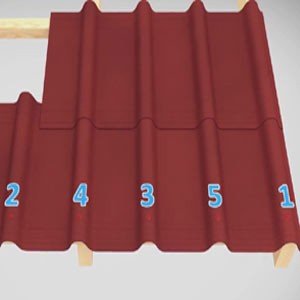

Кріплення листів

Кріплення виконують за допомогою спеціальних фірмових цвяхів Ондувілла (? 3) довжиною 6,5 див. Їх вбивають у певному порядку строго перпендикулярно на рівній відстані від нижньої кромки листа.

На заметкуМногих цікавить, чому не рекомендується використовувати саморізи для ондувілла? Справа в тому, що вони розсовують волокна, а не прорізають отвір,як цвяхи. При проходженні цвяха, таким чином, зберігається механічна міцність. Що ж стосується волокон, то в цьому випадку вони щільно обжимають кріпильний елемент. До того ж, при підвищенні зовнішньої температури на стінках отворів починають виділятися мікрокраплі бітуму, які обволікають цвях і надійно ізолюють кріплення від вологи.
montaj—7montage_8

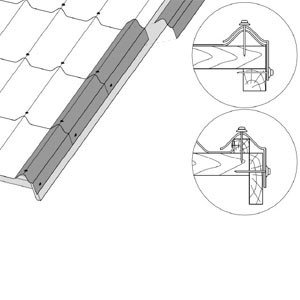

Пристрій щипців

До монтажу щипців приступають після завершення укладання покрівлі. Їх встановлюють в певному напрямку, починаючи від карниза. Нахлест становить 80 мм. Правильно зорієнтуватися допомагають спеціальні зарубки.

montaj—9montaj-10

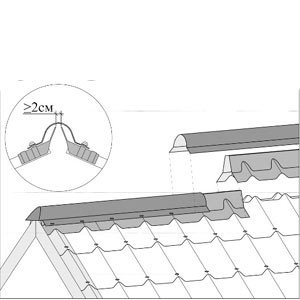

Монтаж коника ондувілла

В процесі оформлення цього ділянки передбачається встановити на схилах даху з ондувілла покриває фартух з нахлестом в 40 мм. Фартухи, які розташовані на різних схилах, по верхній частині відстоять один від одного саме менше на 2 см, що дозволяє забезпечити вихід повітря.Поверх стиків фартухи перекриваються ковзанами. Кінці коника будинку оформляють торцевими ковзанами ондувілла.

Оформлення ендова

В місцях кріплення решетування підсилюють, встановивши додаткову. Ендови укладають з перекриттям в 150 мм. Щоб запобігти протікання, закрити підпокрівельний простір від проникнення комах або попадання сміття,необхідно пристрій підкладкової вологоізоляції і вентильованого заповнювача.

montage_11montage_12

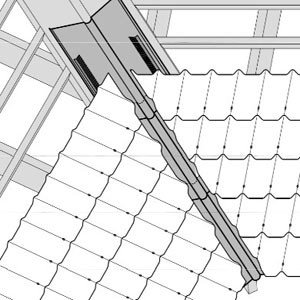

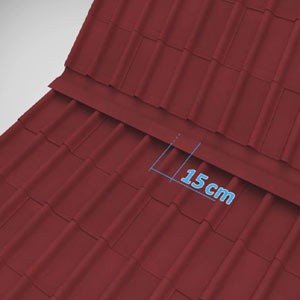

Оформлення зламів

Для їх оформлення використовують щипці і ендова.

Внутрішній злам:

• облаштовується посилена обрешітка;
• до лінії зламу , що проходить по нижньому схилу, кріплять елементи ондувілла;
• по краю верхніх листів настилають заповнювач, після чого оформляють за допомогою щипці, який укладають з перекриттям 150 мм;
• його закріплюють за допомогою цвяхів, фіксуючи їх в кожну хвилю;
• наступні листи монтують на щипець з іншого краю, заклавши заповнювач.

Зовнішній злам обробляють аналогічно, замінивши щипці на ендова.

montage_14montage_13

Оформлення проходу димоходу

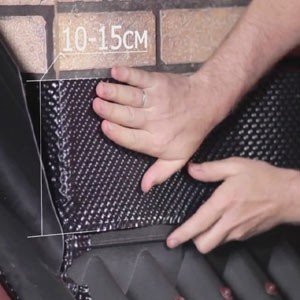

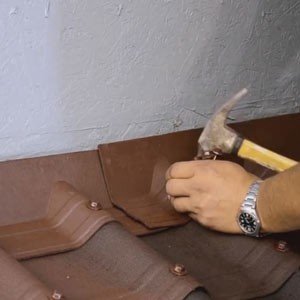

Для обробки місць примикань використовують покриває фартух, а також стрічку «Ондуфлеш» для гідроізоляції. Починають з установки фартуха, розташувавши впритул з димоходом. Її прибивають до листів покрівельного покриття в кожну хвилю. Для ізоляції стиків використовують герметизуючу стрічку.

Повітря з підпокрівельного простору видаляють, використовуючи покрівельний вентилятор або встановивши вентиляційну трубу. Для цього в суцільній решетування вирізається отвір під трубу потрібного діаметру. Після монтажу труби встановлюють фартух, а поверх нього укладають ондувиллу і фіксують.

Увага!При проведенні монтажних робіт зверніть увагу на температурний режим. Ондувиллу рекомендується укладати в температурному діапазоні від -5° С до +30° С.

А тепер, монтаж ондувілла відео:

Інструкція по монтажу
джерело: офіційний сайт Ондувілла
