Установка на дахах будівель покрівельних загороджень – один з найважливіших етапів обробки споруди. Дахові огородження покликані страхувати людей під час їх перебування на даху: монтажників, які регулярно ремонтують покрівлю, встановлюють нове обладнання або замінюють старе, мешканців будинку, які можуть відпочивати або займатися побутовими питаннями на експлуатованих покрівлях, пожежних, які приїхали на виклик або здійснюють плановий огляд даху.

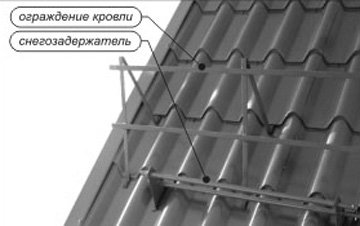

З цього випливає, що основна функція покрівельних огорож – не дозволити людині впасти з даху будівлі при виконанні ремонтних, протипожежних або ж експлуатаційних робіт. При суміщенні покрівельних огорож з снегодержателями досягається ще один найважливіший елемент забезпечення безпеки – недопущення масового сходження снігових мас вниз, де можуть знаходитися люди, насадження, лінії електропередач або автомобілі.
Скатна покрівля та матеріали, які використовуються при її обладнанні
Назва «скатна» такий вид покрівлі будівель отримав із-за своєрідного оформлення – скатна покрівля складається з скатів – площин, розташованих під певним кутом нахилу (від 10 градусів і більше). Виділяють два основних види конструктивних рішень при обладнанні скатної даху:
- роздільна дах з горищем;
- поєднана дах без горища.
Термін служби скатної покрівлі безпосередньо залежить не тільки від якості використовуваних матеріалів, але і від їх експлуатаційних властивостей.
Дерев’яна скатна покрівля
Найбільш часто дерев’яні скатні покрівлі обладнують забудовники малоповерхових житлових будинків, використовуючи конструкцію, що складається з ферм з різноманітними типами крокв. Часто таку покрівлю можна спостерігати на будинках, які побудували, застосовуючи канадську технологію. В кроквяну систему дерев’яних покрівель входять:
- мауерлат;
- стійки;
- кроквяні ноги;
- стяжка;
- обрешітка.
Використовують такі конструкції в будинках з двома несучими стінами, де немає середньою несучою.
У дерев’яної покрівлі є безліч плюсів: дерево – відносно недорогий матеріал, екологічно безпечний і має значний термін експлуатації (при належному догляді).
Проте не обходиться і без недоліків: дерев’яні покрівлі чутливі до спалахів і мають низьку вогнестійкість, практично нестійкі до пошкодження мікроорганізмами і комахами, гниття і вогкості, і дуже чутливі до корозійної впливу зовнішнього середовища.
Правильна установка покрівельних огражденийзалог довговічності і надійності всієї даху.
Нормативи та вимоги до покрівельним огородженням описані в цій статті.
Покриття «дерево-метал»
Скатні дахи такого типу споруджують з металевих і дерев’яних конструкцій, коли верхня частина дерев’яна, а нижня складається з арматури. Дерев’яними зазвичай виготовляють арки, ферми і рами. Подібний тип рішень дає можливість працювати і на стиск і на розтяг.
Однак на практиці в приватному будівництві такі покрівлі облаштовують набагато рідше, ніж дерев’яні: коштують вони значно дорожче. Але найчастіше покрівля типу «дерево-метал» використовується при спорудженні будинків промислового призначення.
Дерев’яно-металева покрівля дозволяє перекривати прольоти довжиною до 20 метрів, вона добре виглядає і довго служить, але коштує досить дорого.
Залізобетонна конструкція покрівлі
В даному випадку кроквяна конструкція споруджується з залізобетону: крокви виготовляють на виробництві і доставляють на місце установки. Крокви мають прямокутні перерізу, а з’єднують їх між собою закладними деталями. Найчастіше залізобетонні конструкції використовуються при будівництві промислових і господарських споруд великих розмірів: комор або складів.
Подібний тип покрівлі відрізняється прекрасними експлуатаційними показниками, він довго служить і не вимагає складного технологічного обслуговування в процесі використання, має підвищені показники міцності.
Але на фундамент будівель залізобетон дає значне навантаження (з-за великої ваги конструкцій), а встановити покрівлю самостійно (без використання спеціальної будівельної техніки) неможливо.
Особливості огорож різних типів скатної покрівлі
Для дахів скатаного типу бажано застосовувати тільки посилені дахові огородження промислового виготовлення.
Для двосхилих дахів діють ті ж нормативи і правила, що і для всіх інших типів неэксплуатирумой покрівлі. Зведення будівельних вимог повідомляє, що при облаштуванні покрівельних огорож для таких дахів можна обійтися без установки жорстокого підстави під покрівельне загородження, виходячи з того, що на даху не буде постійного скупчення людей.
Але для тих ситуацій, коли проводиться ремонт, установка обладнання або протипожежні роботи, і людині доведеться провести на даху деякий час, необхідно змонтувати спеціальні огорожі у форматі трапа або моста. Подібні загородження на покрівлі зможуть рівномірно розподіляти вагу людини на всій площі даху і знижувати ризики падіння людини на землю.
Державний стандарт повідомляє, що на неексплуатованих покрівлях адміністративних, виробничих і інших нежилих будівель повинна бути обладнана система покрівельних огороджень висотою не менше 60 см незалежно від висоти споруди, кількості в ньому поверхів або кута нахилу даху.
Для житлових споруд висота огорожі повинна бути збільшена вдвічі – до 120 див. Вказує ГОСТ і на відстань між двома будь-якими елементами загороджувальної конструкції – до 30 див.
Звід правил і норм будівництва, випущений 21.01.1997, вимагає обладнання неексплуатованих покрівель безпечним виходом і покрівельними огорожами протягом всієї лінії периметра даху. Якщо двосхилий покрівля є частково експлуатованої (ділянки скатної покрівлі чергуються з плоскими експлуатованими), при облаштуванні покрівлі обов’язково враховуйте наступні вимоги:
- в обов’язковому порядку дахові огородження встановлюють на дахах, висота яких перевищує 10 метрів, а покрівля нахилена не більше ніж на 12 градусів; на дахах, висота яких більше 7 метрів від рівня землі, а покрівля нахилена більш ніж на 12 градусів;
- при висоті споруди менш 30 метрів від поверхні землі по всьому його периметру даху монтується покрівельне огорожу висотою не менше ніж 110 см; при висоті споруди понад 30 метрів від поверхні землі по всьому його периметру даху монтується покрівельне огорожу висотою не менше ніж 120 см;
- при наявності на даху споруди висоту парапету дахового огородження можна зменшити на висоту парапету;
- відстань між двома поперечними елементами конструкції огорожі завжди повинно бути не більше 30 см, відстань між двома вертикально розташованими – до 1 метра.
Огородження для мансардної покрівлі з ухилом
Невеликий кут нахилу покрівлі на мансардного даху – велика рідкість: практично завжди вони нахилені досить круто. В таких умовах встановити покрівельне огорожа не просто важко, а часто й практично неможливо. Однак зведення будівельних правил та норм вимагає установки покрівельного загородження на будівлі, якщо:
- дах будівлі нахилена до 12 градусів, а висота будівлі перевищує позначку в 10 метрів від рівня землі;
- дах споруди нахилена більш ніж на 12 градусів, а його висота перевищує позначку в 7 метрів.
Це означає, що потрібно розширювати карнизи або ж робити огородження з таким розрахунком, щоб вони могли бути встановлені у вертикальному положенні.
При монтажі огорожі на мансардної покрівлі потрібно пам’ятати, що відстань від карниза має бути не менше 35 див. Пам’ятайте, що необхідна нормативними документами висота покрівельного загородження по всьому периметру залежить виключно від висоти споруди: якщо висота будівлі більше 30 метрів, дахові огородження повинні бути не менше 120 см у висоту.
Якщо ж від даху будівлі до землі немає 30 метрів, можна встановлювати покрівельне огорожу заввишки 110 см. І знову висоту огорож можна зменшити, якщо дах обладнана парапетом. Обов’язково виконання наступної вимоги: між двома вертикальними елементами конструкції огородження має бути відстань до 120 див.
На скатної покрівлі будь-якого типу покрівельне огородження не повинно мати «порожніх» ділянок, розташовуватися по всій довжині периметра і витримувати статичні навантаження в 0,3 Кн/метр. Ця вимога діє для всіх об’єктів промислового і житлового призначення.
До речі, аналогічні вимоги ДСТУ та СНИП пред’являють до многощипцовым покрівель зі складним взаиморасположением скатів.
Особливості монтажу покрівельних огорож скатної покрівлі

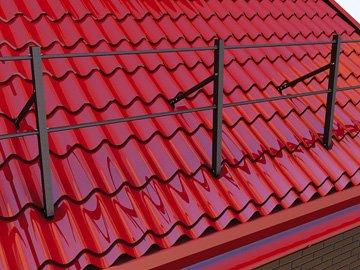

Металеві покрівельні загородження, підготовлені до монтажу, повинні мати в комплекті наступні елементи:
- опори (вони ж стійки) – труби, найчастіше мають круглий перетин;
- поперечні елементи – також труби з круглим перетином;
- кронштейни, які фіксують стояки на покрівлі і фіксують огорожу в потрібному вугіллі;
- дрібні деталі: шайби, саморізи, болти.
Пам’ятайте, що огорожі потрібно встановлювати на даху будь-якого нахилу строго вертикально, під кутом 90 градусів до рівної поверхні землі. Вузол поєднання кожної секції і поперечних елементів покрівлі потрібно обробити герметиком. Якщо довжину труби огорожі потрібно зменшити, використовуйте неабразивный інструмент – ножівку по металу.
Найбільш надійною вважається встановлення огорож на шарнірні кріплення. Почніть роботи по встановленню огорожі з визначення місця, на яке і буде фіксуватися опора – воно повинно знаходитися не ближче ніж 35 см до внутрішнього краю карниза.
У вибраній точці кладуть гумову підкладку, а потім кріплять кронштейн за допомогою саморезов в дошку решетування крізь покриття даху. Щоб визначити крок між двома вертикальними елементами, ознайомтеся з вимогами Госту та Сніпов.
Пам’ятайте, що обгороджували опори фіксують за допомогою тільки оцинкованих шурупів в найнижчій точці хвилі (якщо матеріал покрівлі не рівний), підкладаючи гумову прокладку.
Таким способом потрібно зафіксувати всі кронштейни по периметру даху, щоб слідом встановити стійки і відрегулювати потрібний кут, на який буде нахилена опора. Шарнір фіксують в потрібному положенні за допомогою шайб-прокладок. Потім встановлюють першу поперечину, пропускаючи трубу через технологічні отвори і фіксуючи її з допомогою болтового з’єднання.
Аналогічним чином потрібно встановити і зафіксувати інші горизонтальні поперечини. Після того, як конструкція буде готова, необхідно встановити заглушки і обробити герметиком місця всіх з’єднань.
Правильно встановлені дахові огородження забезпечують безпеку перебування людей на даху і поблизу будівлі. Не забувайте, що:
- встановлювати дахові огородження потрібно, враховуючи вимоги Госту та Сніпов;
- на скатних дахах встановити огородження може бути неможливо: розширте карниз або встановити огорожу іншої конструкції;
- обробляйте герметиком місця всіх з’єднань;
- замовте перевірку встановлених огорож і збережіть акт про її проведення.
