Одним з найбільш популярних маршрутизаторів для сегменту SOHO (Small Office / Home Office) є роутер ASUS RT-N16, анонсований компанією Асус в 2010 році. Чим цікавий цей маршрутизатор, які його особливості та характерні відмінності і що необхідно знати, приймаючи рішення про його придбання?

  • Гігабітний WAN і LAN-інтерфейси — обмін даними між пристроями, приєднаними до роутера, а також з’єднання з провайдером можуть здійснюватися зі швидкістю 1000 Мбіт/с.
  • Вбудована трехантенная бездротова точка доступу підтримує стандарт 802.11 n (стандарт забезпечує швидкість до 600 Мбіт/с).
  • 2 USB-порту стандарту 2.0, що дозволяють підключити резервний канал доступу до інтернету через зовнішній модем стандарту 3G/4G, зовнішній накопичувач, принтер або інше периферійне устаткування.
  • Огляд роутера Asus RT N16

    Роутер Asus RT-N16 флагманська модель в лінійці домашніх роутерів, і розрахований на «гігабітну» швидкість.

    З’єднання пристрою з мережею

    Фізичне підключення і настройка роутера Asus RT-N16 відбувається за аналогією з іншими моделями маршрутизаторів і принципово нічим не відрізняється.

    Огляд роутера Asus RT N16

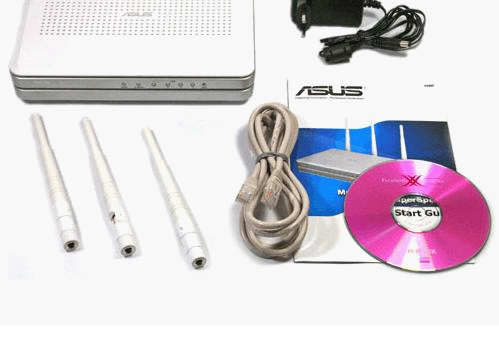

    Комплектація коробки роутера Asus RT-N16.

    Після розпакування пристрою і читання документації виконується наступне:

  • Додаються антену для бездротової точки доступу встановлюються в свої гнізда.
  • Живлення подається через спеціальний роз’єм, розташований на задній панелі пристрою, блок живлення вставляється в розетку.
  • LAN-інтерфейс (інтерфейс провайдера) — роз’єм синього кольору на задній панелі пристрою. Служить для проводового з’єднання пристрою з інтернет-оператором (провайдером), саме в нього вставляється спеціальний кабель (Ethernet cable), що йде до провайдера.
  • WAN-інтерфейс (внутрішній дротовий інтерфейс) — 4 роз’єми жовтого кольору на задній стороні пристрою. Служать для проводового підключення комп’ютера, домашнього NAS-пристрої, телевізора за допомогою спеціального кабелю типу «вита пара», що підтримує протокол Ethernet.
  • WiFi-пристрої фізичного підключення не вимагають, але припускають спеціальну настройку цього каналу.
  • USB-порти — до них підключається зовнішній модем, принтер або зовнішній накопичувач.
  • При першій налаштуванні після фізичного підключення в першу чергу необхідно пройти авторизацію. Використовуючи інтернет-браузер, набираємо в командному рядку IP-адресу пристрою, установлений за замовчуванням. 192.168.1.1. Відкриється вікно авторизації, необхідно внести login/password. Встановлені значення за замовчуванням — admin/admin. Якщо значення IP-адреси і login/password, встановлені заводом виробником, змінені (наприклад, пристрій вже використовувалося), то на задній панелі є кнопка «reset» — повернення всіх налаштувань до заводських.

    Ознайомитися з тим, як налаштувати роутер, точніше, з графічним інтерфейсом адміністративної панелі, можна ще до його придбання на сайті виробника, на сторінках якого є емулятор пристрою.

    Перше знайомство

    Огляд роутера Asus RT N16

    Налаштування роутера ASUS RT-N16.

    Необхідно зазначити, що адміністративна панель ASUS RT-N16 дещо відрізняється від своїх аналогів наявністю наступних закладок:

  • Network maps — перше, що бачить користувач, зайшовши в адміністративний інтерфейс (меню налаштування). Тут у графічному вигляді відображається мережа, підключені пристрої, а також основні її параметри: назва мережі, версія прошивки, ткущее час. Тут же можна вибрати локалізацію (мова) панелі керування, перезавантажити маршрутизатор цілком, включити або вимкнути бездротовий доступ змінити поточний рівень безпеки.

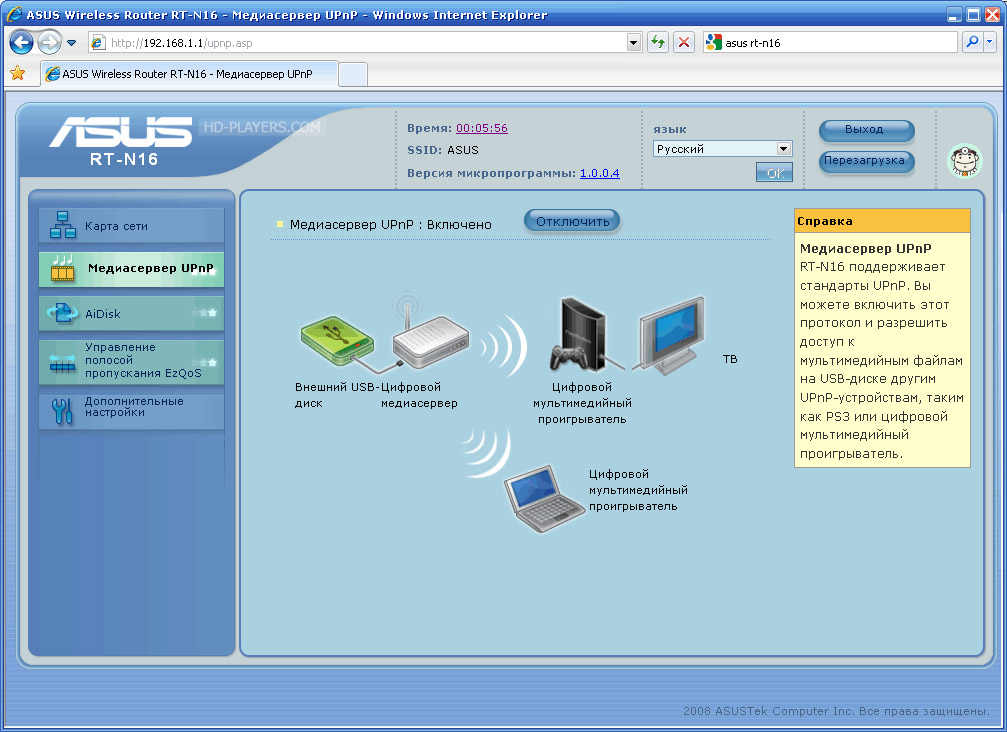

  • UPnP media servers — ця закладка дозволяє включити (enable) або відключити (disable) підтримку маршрутизатором протоколу UPnP — автоматичного визначення і підключення домашніх мультимедіа-пристроїв.
  • EZQoS — ця закладка дозволяє обмежувати смугу пропускання (швидкість обміну) для різних категорій пристроїв. Як правило, ця функція не використовується в умовах SOHO сегмента.
  • Advanced setting — саме в цій закладці зосереджені всі основні налаштування маршрутизатора.
  • Налаштовуємо параметри

    Огляд роутера Asus RT N16

    Настройка параметрів роутера ASUS RT-N16.

    Визначити основні параметри налаштування роутера ASUS RT-N16 можна, перейшовши на закладку Advanced setting, де користувач має можливість змінити наступні елементи маршрутизатора:

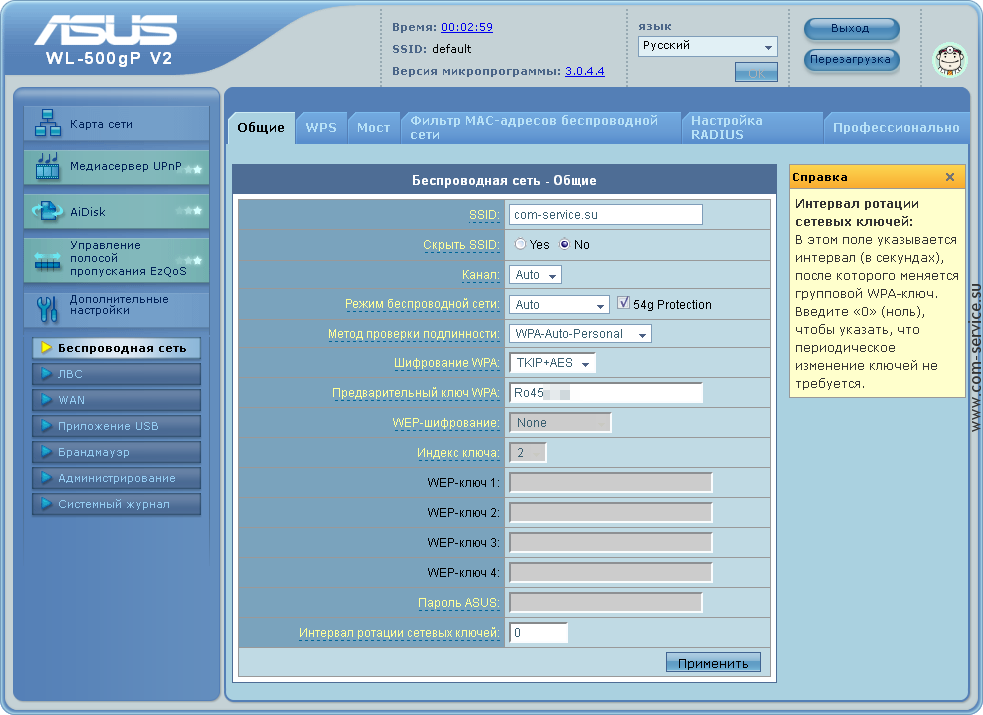

  • Wireless — ця закладка відповідає за WiFi точку доступу і дозволяє налаштувати її параметри. Насамперед, це: назва WiFi-мережі, використовуваний протокол, швидкість обміну (b/g/n), можливість встановити метод шифрування даних, пароль для доступу користувача в систему. Крім того, можна обмежити доступ зовнішніх пристроїв системи на підставі їх MAC-адреси (заводського номера обладнання).
  • LAN — ця закладка дозволяє внести параметри внутрішнього з’єднання, перш за все, встановити внутрішній IP-адресу самого пристрою, встановити маску підмережі, включити (при необхідності) DHCP-сервер і визначити параметри автоматичної роздачі IP-адрес всередині мережі. Крім того, можна описати схему маршрутизації — механізм переадресації зовнішніх запитів на внутрішню мережу.
  • WAN — ця закладка відповідає за параметри підключення до інтернету, насамперед, за протокол з’єднання (Dynamic /Static IP, PPTP/L2TP/PPPoE). Ці параметри правильніше за все з’ясувати в інтернет-провайдера, що забезпечує доступ до інтернету.
  • USB application — закладка, що дозволяє адмініструвати рівень доступу до зовнішніх пристроїв (читання, запис і читання), у тому числі на рівні конкретних файлів (папок).
  • Firewall — закладка, яка визначає параметри міжмережевого екрану (між зовнішньою мережею інтернетом — і внутрішньою мережею), діапазон параметрів настройки досить широкий. Білий або чорний список на основі MAC-адрес пристроїв або IP-адрес, можливість включення / відключення брандмауера в конкретний час по днях тижня.
  • Administration — ця закладка дозволяє створити (а при необхідності відновити) резервну копію всіх зроблених налаштувань і параметрів маршрутизатора. Тут же закладка для оновлення програмного забезпечення. У цьому ж розділі користувач може змінити пароль адміністратора, встановити часовий пояс, а також вказати сервер синхронізації часу. У цій же закладці визначаються варіанти роботи маршрутизатора
  • System Log — закладка логування роботи пристрою, дозволяє переглядати протокол роботи пристрою в цілому, протоколи роботи дротового і бездротового каналів. Тут же представлена таблиця роутінга, тобто параметри маршрутизації всередині системи (для різних пристроїв різні).
  • Рекомендації

    Виконавши первинне налаштування роутера і домігшись його стабільної роботи, рекомендується зробити наступні дії:

    • змінити пароль, установлений за замовчуванням, на свій власний;
    • зробити резервну копію налаштувань і установок;
    • оновити прошивку програмного забезпечення на найсвіжішу, взявши її з сайту виробника.

    На закінчення варто відзначити, що паролі необхідно тримати в конфіденційності.
