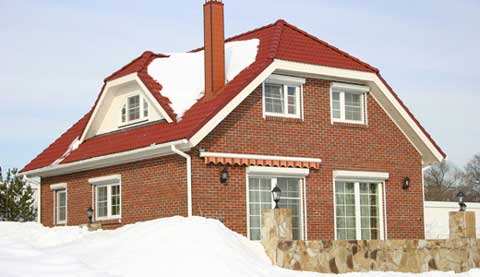

    Одним з улюблених варіантів покрівель вважається напіввальмові дах. На вигляд вона виглядає, як звичайна скатна, однак її можна легко дізнатися з невеликим свесам з торцевих частин. Саме ця особливість такої конструкції значно підвищує стійкість до вітрових навантажень і надійно захищає фронтони від опадів.

    Переваги і недоліки ?

    Напіввальмові дах: елементи, кроквяна система, за правилами складання

    Конструкція – поєднання покрівель вальмового і двосхилого типу. Це виразно проявляється у формі скатів: якщо для вальмового – це повноцінні чотирикутники, за два трикутника і трапеції, то схили полувальмовой – мають ламану лінію.

    Є два варіанти виконання: двох – і чотирьохскатні, і в кожному разі її конструкція може мати індивідуальні особливості. Це не тільки красива архітектурна споруда, але і досить практичне, так як дає можливість влаштування мансардного поверху, причому досить просторого. Скати покрівлі утворені з двох трапецієподібних площин, розташованих під різними кутами. Якщо передбачається розширити житловий простір за рахунок горища, верхня площина схилу повинна бути довшим і більш похилим, в той час як нижня, можна сказати, мало не прямовисна.

    Напіввальмові дах: елементи, кроквяна система, за правилами складання

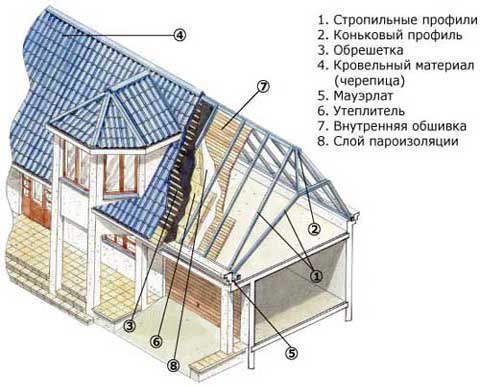

    Які ж конструктивні елементи обов’язково має напіввальмові дах? Кроквяна система, мауерлат, покрівельний пиріг, що складається з шарів паро-, тепло і гідроізоляції і покриття покрівлі.

    Якщо не вважати великої витрати використовуваних матеріалів, єдиним мінусом, мабуть, можна вважати складність установки каркаса, кроквяної системи. Її конструкція крім всіх основних у великій кількості включає також допоміжні елементи, типу ригелів, стійок, упорів і т. д. Однак, саме завдяки такому пристрою, напіввальмові дах набуває властиву міцність і надійність.

    Пристрій ?

    Напіввальмові дах: елементи, кроквяна система, за правилами складання

    Якою б не була дах, кроквяна система «народжується» з розрахунку і підготовки креслення. При закупівлі матеріалів необхідно особливу увагу звернути на якість деревини, зокрема, на вологість. На деревині не повинно бути ні тріщин, ні сучків.

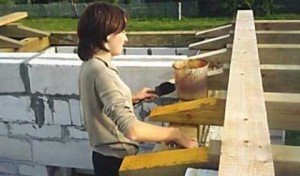

    Напіввальмові дах: елементи, кроквяна система, за правилами складання Якісний матеріал ще в процесі виробництва проходить антисептичну та протипожежну обробку за дуже ефективною схемою, що включає попереднє нагрівання деревини. Захистити елементи конструкції від грибка і пожежі можна і в домашніх умовах. Періодична обробка кроквяної системи – необхідна складова. Балки покривають антисептиком, використовуючи валик або пензель. Утворилася захисна плівка не втрачає ефективності протягом 2-8 років.

    Технологія монтажу ?

    Напіввальмові дах: елементи, кроквяна система, за правилами складання

    Мауерлат

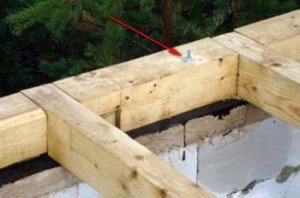

    Напіввальмові дах: елементи, кроквяна система, за правилами складанняЗбирання починають з укладання мауерлата. Для цегляних стін кращим варіантом вважається заливка по периметру несучих стін залізобетонної стяжки, яку армують вертикальними шпильками з оцинкованого металу. На них у подальшому будуть встановлювати брус мауерлата, причому шпильки не повинні виступати над ним приблизно на 2-3 см. На них надягають гайки і потім закручують шайби.

    СоветШпильки повинні правильно розташуватися в бетонному шарі між кроквами, щоб надалі не ускладнити процес стикування з крокв мауерлатів.

    Перш ніж укласти бруси на армований пояс, його покривають подвійним шаром руберойду.

    Крокви

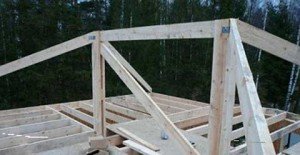

    Після влаштування мауерлата переходять до встановлення конька і подконьковых стійок. Це досить проста процедура, тільки вимагає дотримання ідеальної вертикальності стійок, тому в процесі роботи використання схилу обов’язково.

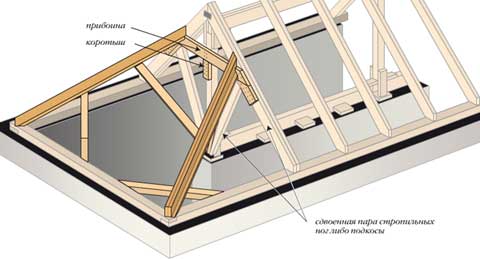

    Торці конька і кути будови з’єднуються між собою через діагональні крокви. Оскільки вони довші рядових і відчувають підвищене навантаження, їх площа в поперечному перерізі подвоюється. Цього, як правило, домагаються сдваиванием елементів, використовуваних для пересічних крокв.

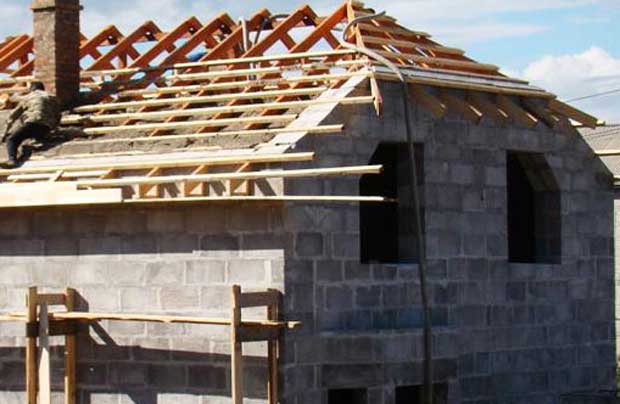

    Напіввальмові дах: елементи, кроквяна система, за правилами складанняНаступним кроком встановлюють рядові крокви з кроком 60-120 см і нарожные. Останні впираються в накосние, надаючи на них додаткову навантаження. Нарожные необхідно розміщувати таким чином, щоб навантаження від їх впливу однаково розподілилася уздовж діагональних. Тому точки опори на накосние стропила повинні бути різними. Цей момент необхідно обов’язково врахувати при розрахунку конструкції.

    По закінченні установки, систему зміцнюють такими допоміжними елементами, як підкоси з точкою опори на балки або плити перекриття або опорні стійки. Накосние зміцнюють, використовуючи шпренгельную ферму.

    РекомендуемДля підвищення надійності системи до вітрових навантажень рекомендується додатково фіксувати крокви, використовуючи скрутку з дроту до милиць, попередньо вбитих у стіну.

    Напіввальмові дах: елементи, кроквяна система, за правилами складаннянапіввальмові дах: кроквяна конструкція

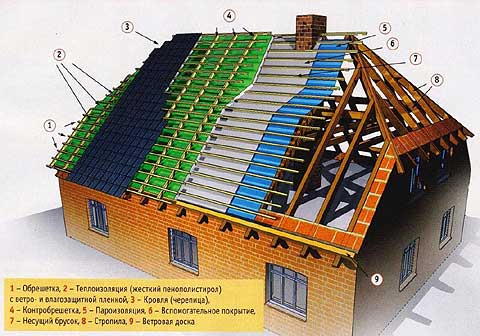

    На закріплених кроквах влаштовують обрешітку і приступають до пристрою паро- , гідро – і теплоізоляції і укладанні покрівельного покриття полувальмовой даху.

    ВниманиеОчень важливо не використовувати монтажну піну в просторі під коником, щоб дозволити повітрю циркулювати в підпокрівельному просторі. Це ще одна і дуже ефективний захід боротьби з гниттям дерев’яних елементів каркасу покрівлі.
