Мінімальний ухил покрівлі з черепиці, як розрахувати і позначити

Зміст

  • Основи монтажу покрівельної плитки
  • Як рахувати ухил покрівлі з гнучкої черепиці

Вона успішно об’єднала в собі зовнішній вигляд і фактуру дерев’яного гонту, властивості керамічної черепиці, пластичність і підвищену клеючу здатність рулонних матеріалів для покрівлі.

Мінімальний ухил покрівлі з черепиці, як розрахувати і позначити

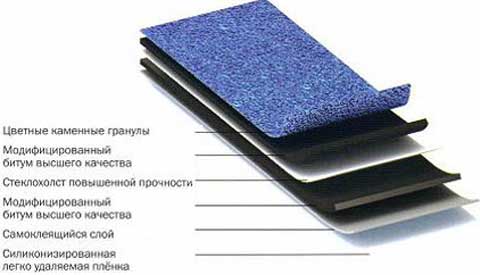

Бітумна черепиця по своїй структурі – багатошаровий матеріал. В її основі лежить стеклохолст, який попередньо був просякнутий модифікованим бітумом. Подібна просочення наділяє шинглс додатковою перевагою – стійкістю до деформацій, зокрема, до поздовжніх навантажень. Плитки з обох сторін просочений бітумом, окисленим або модифікованим. Нижній і верхній шари являють собою, відповідно, кольорову кам’яну або мінеральну посипання, і кремнієвий пісок.

Мінімальний ухил покрівлі з черепиці, як розрахувати і позначитиОсновна її перевага – універсальність. Плитка підходить для покрівель, що мають різну ступінь складності, конфігурації і форми, включаючи цибулинні даху і купола. Причому герметичність покриття – практично гарантована.

Основи монтажу покрівельної плитки ?

Мінімальний ухил покрівлі з черепиці, як розрахувати і позначити

Мінімальний ухил покрівлі з черепиці складає 1:5 (в градусах складе, відповідно, 12°), а максимальний кут – до 90° (1:0). При укладанні шинглса на основу, потрібна грунтовна підготовка. Суцільний настил є черепиці обов’язковою умовою. Основним матеріалом для нього служать

  • плити марки OSB-3 (орієнтовано-стружкові),
  • дошки обрізні або шпунтовані,
  • водостійка фанера, відносна вологість якою повинна бути менше 20%, тобто п’ятої частини, від сухої ваги.

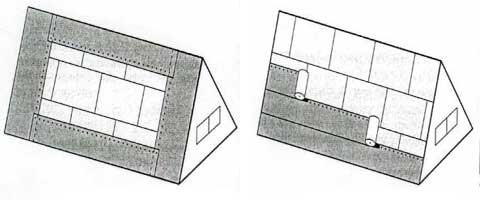

Якщо є 12-18 градусний нахил покрівлі, гнучка черепиця вимагає настилу по всій площі підкладкового килима з основою з склополотна, бітумну просочення якого доданий синтетичний каучук. Таким чином одночасно забезпечується також додаткова гідроізоляція. Підкладковий килим виготовляють у формі рулонів довжиною близько 15 м і шириною 1 м. Якщо кут нахилу значно перевищує мінімальний ухил покрівлі з черепиці (більше 18°), кріплення килима має свої особливості. Кріплять його тільки уздовж периметру даху, а також у місцях, які відчувають найбільше навантаження, типу коника, карнизів, торцевих елементів, місць примикання до стін і труб. Для посилення і гідроізоляції внутрішніх зламів використовують так званий єндовий килим.

Підготовка до укладання була б неповною без добірних елементів – вентиляційних проходок, карнизно-гребеневої плитки, карнизних і фронтонних елементів, покрівельних цвяхів (гальванізованих або оцинкованих) і клею, яких приклеюють краю гонта на фронтонах і нахлести підкладкового килима.

Мінімальний ухил покрівлі з черепиці, як розрахувати і позначити

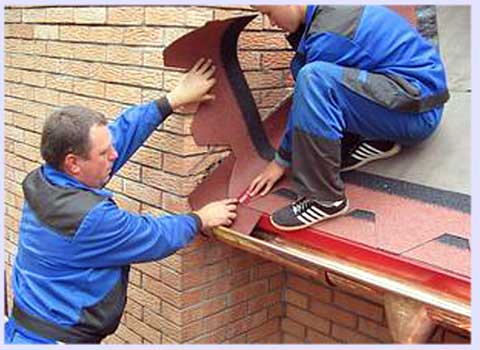

Саму укладання бітумної черепиці можна без праці виконувати самостійно. Перший ряд укладається так, щоб нижня кромка черепиці розташувалася не вище 10 мм, ніж нижній край початкової (карнизних). «Пелюстки» при цьому повинні закривати їх стики. При укладанні наступних рядів кінці «пелюсток» покрівельної плитки повинні опинитися на тому ж рівні, що і вирізи черепиці попереднього ряду.

М’яку покрівлю з шинглса краще укладати в теплу погоду (при температурі понад 5°C) без опадів. Це пов’язано з тим, що плюсові температури сприяють природному «розтоплення» клеящегося шару і плитки м’якої покрівлі почнуть спікатися між собою і утворювати надійну монолітну поверхню даху.

Мінімальний ухил покрівлі з черепиці, як розрахувати і позначитиУкладання гонта починають від центру звису карниза і продовжують укладання за напрямом торцевих частин даху.

Як рахувати ухил покрівлі з гнучкої черепиці ?

Ухил покрівлі створюють її скати, розташовані під кутом до горизонтальної поверхні підстави, тому визначення ухилу покрівлі зводиться до вирішення прямокутного трикутника. Один з його катетом – це висота даху (AC), інший – відстань від проекції коника на горизонталь до вершини шуканого кута (AB). Позначення ухилу покрівлі на кресленнях відповідає загальним вимогам архітектурно-будівельних креслень – перед розмірним числом наноситься знак «>», спрямований у бік похилу.

Ухил i ската ВС щодо її горизонтальної проекції (відрізок ВА) визначають шляхом знаходження відношення катетів в прямокутному трикутнику ABC.

Знаючи кут нахилу даху у відсотках або у вигляді співвідношення, можна отримати напрямок схилу на кресленні, навіть без розрахунку значення величини ухилу в градусах. Це, звичайно, може допомогти при виконанні розрахунку даху.

Мінімальний ухил покрівлі з черепиці, як розрахувати і позначити

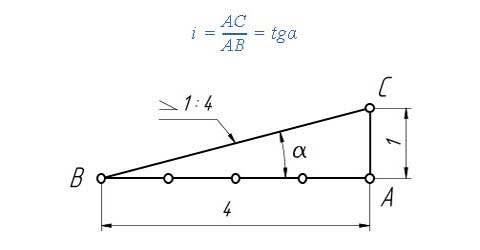

Щоб побудувати пряму ВС за заданою величиною ухилу покрівлі, вибирають для початку довільну одиницю довжини. Припустимо, що ухил 1:4, тоді від точки A по стороні прямого кута CAB вліво відкладають відрізок AB, який дорівнює чотирьом обраним одиницям довжини. Потім по другій стороні кута вгору відкладають одну одиницю довжини і отримують таким чином відрізок АС. Поєднавши по прямій точки В і С отримуємо напрям необхідного ухилу.

Мінімальний ухил покрівлі з черепиці, як розрахувати і позначити

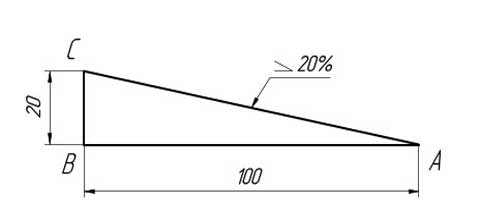

Ухил може бути заданий і у відсотках. Припустимо, він становить 20%. Побудова гіпотенузи, в ролі якої фактично виступають крокви, проводиться аналогічно. При цьому довжину більшого катета приймають за 100%, а меншого – за 20%. Ухил у 20% рівнозначний співвідношення 1:5.
