Металеві крокви для даху: матеріали, переваги і недолікиКрокви з металу не є новинкою, як здається багатьом, Їх використовували вже на початку дев’ятнадцятого століття. Металеві конструкції володіють значною міцністю і можуть витримувати великі навантаження. Вони істотно підвищують надійність возводимой конструкції.

Використання металевих крокв

Кроквяна система на основі металу застосовується в основному при зведенні будівель громадського та промислового призначення: гіпермаркетів, складів, цехів, вокзалів, басейнів і т. д. У сфері житлового будівництва використовувати металеві крокви економічно невигідно внаслідок їх дорожнечі, труднощі перевезення і монтажу.

В основному такі деталі покрівельної конструкції влаштовуються на схилах, довжина яких перевищує 10 м. У таких випадках доцільним є вибір металу в якості основи для всіх частин даху: прогонів, опор коника, мауерлата. Замість його бруса укладається потужний швелер, а металеві кроквяні ноги кріпляться до нього за допомогою приварених куточків.

Металеві крокви для даху: матеріали, переваги і недолікиКріплення профнастилу саморізами на даху за всіма правилами будівельного мистецтва.

Якщо ви шукаєте відповідь на питання, чим покрити бетонну дах гаража, загляньте сюди.

Особливості різних варіантів кроквяних систем з металу

Металеві крокви для даху: матеріали, переваги і недоліки

  • Нерідко влаштовується комбінований тип кроквяних систем, в яких поряд з металом використовуються також дерев’яні деталі. Такий спосіб має деякі особливості. Важливо не допускати контакту дерева і металу, оскільки різка зміна температурного режиму на металевій поверхні призводить до утворення конденсату, провокуючого гниття прилеглих дерев’яних частин.
  • Щоб уникнути цього, елементи на основі деревини обробляються особливими антисептиками і вологостійкими складами. Інший профілактичним заходом є ізоляція дерева від металу за допомогою використання руберойду.

    Окремо слід зупинитися на утеплення горищного приміщення. При виборі металевої системи утеплювальний матеріал укладається не між кроквяними брусами, як це робиться у випадку дерев’яної конструкції, а над або під ними.

    Іншою особливістю є необхідність збереження зазору між металевою частиною і покрівельним утеплювачем для попередження проникнення конденсату в утеплюючий матеріал і його подальшого намокання.

    При укладанні утеплювача під крокви всі інші шари покрівельного пирога (внутрішня обшивок пароізоляційний матеріал, покрівельне покриття, вентиляційний зазор) виявляються вище утеплювального шару, завдяки чому вдається уникнути великих тепловтрат і утворення містків холоду.

  • Другий варіант – кроквяні системи з металу без дерев’яних деталей. В такому разі про можливості гниття можна не турбуватися. Такий тип покрівельної конструкції вважається вигідним, оскільки володіє тривалим експлуатаційним терміном і дозволяє використовувати цілісні крокви значної довжини (7-30 м).

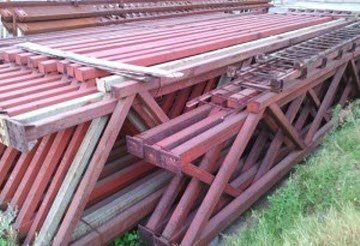

  • Металеві крокви, або ферми, можуть виготовлятися самостійно або придбаватися в готовому вигляді. В процесі виготовлення застосовуються спарені куточки, класичні профілі і т. д.

    Основними частинами ферми є два похилих плеча, які в сукупності утворюють трикутник. Вони оптимально підходять для зведення покрівель будівель промислового призначення і ангарів, оскільки дають можливість перекривати великі по площі приміщення.

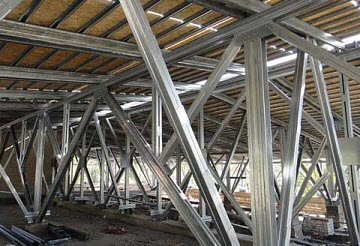

    Використання металевих кроквяних ферм актуально і при зведенні житлових будинків з металевому каркасом. У цьому випадку вони виготовляються під конкретне каркас за індивідуальним замовленням, після чого доставляються на будівельний майданчик і монтуються разом з основою.

    Переваги і недоліки легких сталевих каркасів

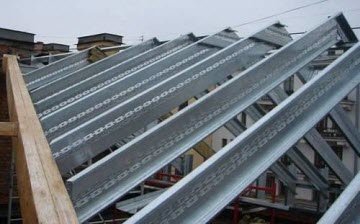

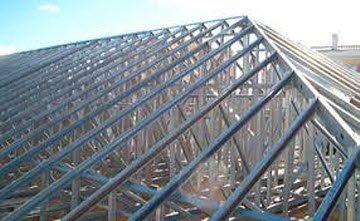

    Металеві крокви для даху: матеріали, переваги і недолікиНа сьогоднішній день максимально передовою технологією застосування металевих елементів є технологія з використанням легкого сталевого каркаса (коротко — ЛСТК). Його монтаж здійснюється на основі холодногнутого тонкостінного оцинкованого металевого профілю для покрівель, який представляє собою дуже міцний і довговічний матеріал: згідно з твердженням виробників, такі металеві кроквяні системи експлуатуються понад 100 років.

    Їх основними перевагами є:

    • Підвищена пожежна безпека – монтаж кроквяної системи здійснюється на основі негорючих матеріалів, завдяки чому виключається можливість загоряння будівлі з покрівлі, що нерідко стає причиною пожеж. При локальному осередку металева система крокв попереджає обвалення покрівлі.
    • Відсутня необхідність проведення щорічної обробки несучих конструкцій покрівлі антисептичними і антипиретическими речовинами, як це робиться у випадку деревних систем.
    • Тривалість експлуатаційного терміну – гарантія виробників на 100 років служби заснована на непідвладності матеріалу руйнівної дії гнилі, цвілі, грибка, псування комахами-шкідниками. Для захисту від корозії на метал наноситься цинкове покриття, товщина якого досягає 275 г/кв. метр.
    • Відсутність яких би то не було відходів у процесі виконання робіт забезпечується винятковою точністю всіх параметрів конструкції.
      Монтаж конструкцій на основі металу можна проводити в будь-який час року.
    • Процес цей не представляє ніякої складності і може бути здійснений за допомогою дрилі і шуруповерт за умови наявності деталізованих креслень, а також наскрізний маркування елементів.
    • У процесі роботи немає необхідності залучати вантажопідйомну техніку.
    • Важливим достоїнством є економічність. Завдяки застосуванню гнутого профілю для системи крокв від шести до п’ятнадцяти метрів, товщина якого становить від 1,2 до 2,5 м, кількість витраченого металу вдається звести до мінімуму.
    • Завдяки малій вазі конструкції навантаження на несучі стіни і фундамент істотно скорочуються.
    • Такі конструкції забезпечують високі показники ступеня збереження тепла: завдяки спеціальним рішенням вузлів з’єднання системи крокв з горищним перекриттям вдається уникнути утворення містків холоду.
    • Екологічність таких систем забезпечується в результаті застосування абсолютно чистих з екологічної точки зору і легко піддаються утилізації матеріалів, що не всмоктують шкідливих речовин і не виділяють їх в навколишнє середовище. Значення має і відсутність необхідності в особливій обробці деталей конструкції за допомогою хімічних реагентів: завдяки цьому виключається токсичну дію на організм людини і навколишнє середовище.

    Недоліки

    У випадку багатоповерхових будинків металеві крокви є прекрасним вибором. Нерідко такі конструкції влаштовуються також під керамічну черепицю, оскільки при виборі покрівельного матеріалу на кроквяну систему виявляється значне навантаження. Але в інших випадках їх використання не зовсім доцільно внаслідок наявності ряду недоліків:

    • Металеві крокви промерзають до такої міри, що досягнення високої енергоефективності виявляється неможливим. З точки зору економічності вибір дерева є оптимальним рішенням.
    • Транспортування і подальший монтаж металевих конструкцій — завдання досить проблематична.
    • В результаті великої ваги крокв для їх підйому на необхідну висоту і установки повинна використовуватися спеціальна техніка.
    • Сталеві ферми швидко деформуються в умовах високих температур. З цієї причини у випадку пожежі вони провисають за короткий проміжок часу, що призводить до обвалення всієї покрівлі.
    • Пристрій металевої кроквяної системи – задоволення недешеве.

    Внаслідок зазначених недоліків (особливо коли мова йде про приватне будівництво) краще зупинити свій вибір на дерев’яних кроквах. Якщо є необхідність у зміцненні кроквяної системи, рекомендується застосування окремих металевих елементів. Питання про використання металу повинен обговорюватися заздалегідь.

    Види ферм

    Металеві крокви для даху: матеріали, переваги і недолікиВикористовувані в даний час металеві ферми відрізняються за наступними якостями:

    • розмірами;
    • формі поясів;
    • формі прольотів;
    • схемами виготовлення.

    Ферми статичного зразка поділяються на:

    • рамні;
    • балкові;
    • гвинтові;
    • арочні.

    Відмінною рисою балкових є більш економне витрачання матеріалу і меншу вагу. Їх застосування доцільне при виготовленні конструкцій, які повинні постійно витримувати великі навантаження.

    Арочні застосовуються для створення естетичних покрівель неординарних форм, однак при цьому витрачається набагато більше матеріалу.

    Застосовуються різні види схем, основними рисами яких є легкість, міцність, стійкість. Якісне виконання монтажу можна забезпечити шляхом здійснення розрахунків за допомогою спеціальних програм.

    Основні конструктивні елементи

    Головними елементами металевих кроквяних ферм є:

    • нижній, верхній пояс – утворюють контур;
    • зібрана на основі розкосів і стійок решітка.

    Елементи з’єднуються у вузлах прямим примиканням один до одного. Кріплення стержнів решітки до поясів здійснюється зварюванням або за допомогою фасонних елементів.

    Крім кроквяних, бувають також підкроквяні. Вони служать опорами несучих конструкцій і перекриттів в тих випадках, коли відстань між колонами більше кроку балок або колони мають неоднаковий крок.

    Різновиди ферм за поясами і ґратам

    Класифікація ведеться за формою поясів і різновиди решіток.

    Згідно з обрисом пояса:

  • З паралельними поясами – володіють достатньою кількістю конструктивних переваг. Максимальна повторюваність деталей, обумовлена рівною довжиною стрижнів для решітки і поясів, однаковою схемою вузлів, найменшою кількістю стиків поясів дає можливість уніфікації конструкцій та індустріалізації процесу їх виробництва. Такий варіант є оптимальним для м’якої покрівлі.
  • Металеві крокви для даху: матеріали, переваги і недоліки

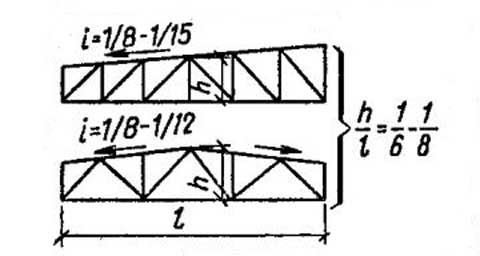

  • Трапециедальные (односхилі)– їх сполучення з колонами дозволяє створювати сайти рам підвищеної жорсткості, завдяки чому поліпшуються характеристики всієї будівлі. На гратах цих ферм в середній частині прольоту немає довгих стержнів. Вони не вимагають наявності великих ухилів.
  • Металеві крокви для даху: матеріали, переваги і недоліки

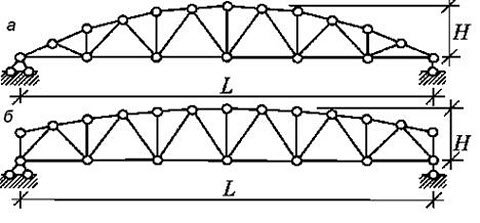

  • Полігональні – є чудовим варіантом для важких будівель з великими прольотами. Завдяки їх використанню можна заощадити значну кількість сталі. Для легких варіантів вибір полігональної конфігурації недоцільний, оскільки конструкція значно ускладнюється, а отримується економія не дуже істотна.
  • Металеві крокви для даху: матеріали, переваги і недоліки

  • Трикутні — як правило, вони використовуються для покрівель з критим ухилом з урахуванням умов експлуатації будівлі або різновиди обраного покрівельного матеріалу.
  • Незважаючи на простоту виконання, вони володіють певними конструктивними недоліками:

    • ускладненістю гострого опорного вузла;
    • істотним витратою матеріалу для виготовлення стрижнів значної довжини для центральної частини решітки.

    У деяких випадках вибір трикутної системи є обов’язковою – наприклад, коли є необхідність у забезпеченні рівномірного притоку великої кількості природного світла.
    Металеві крокви для даху: матеріали, переваги і недоліки

    Різновиди систем решіток

    • Трикутна є найбільш ефективною в двох випадках: трапеціедальної конфігурації і паралельних поясів.
    • Раскосная – в цьому випадку найдовші елементи — розкоси – повинні бути розтягнутими, а стійки стислими. Порівняно із трикутною різновидом такі решітки більш трудомісткі і вимагають витрати значної кількості матеріалу.
    • Спеціальні – хрестові, шпренгельные і т. д.

    Матеріали для металевих ферм

    Металеві крокви для даху: матеріали, переваги і недолікиМатеріалом для виготовлення елементів ферм, як правило, є парний полегшений оцинкований профіль. Кріпильними елементами служать саморізи, спеціальні болти або особливі сталеві балки, що з’єднуються методом зварювання.

    До початку виготовлення металевої конструкції треба зробити розрахунок перерізу застосовуваних елементів, кількості необхідних зварних швів, заклепок.

    Сам процес виготовлення здійснюється наступним чином.

    • Для створення верхніх поясів застосовують нерівнополичні з тавровым перерізом (2 шт.). Їх стикування здійснюється за менших сторонах.
    • Для виготовлення нижніх поясів потрібні два равнобоких куточка.
    • При наявності навантажень на ферму, які виникають в межах її панелей, використовуються парні швелери.
    • Розкоси і стійки виготовляються з застосуванням равнобоких куточків з тавровым або хрестоподібним перетином.
    • Для створення повністю зварних ферм використовуються таври.

    У приватному будівництві найпоширенішим типом ферм є ферма на основі профільних труб. Порівняно з конструкціями на основі тавра, швелера або куточка профільні системи відрізняються значно більш легким вагою і можуть виконуватися без використання зварювання прямо на майданчику.

    Металеві крокви для даху: матеріали, переваги і недолікиДе придбати флюгер на дах або як виготовити його самостійно?

    Корисну інформацію про спорудження фронтону даху ви знайдете тут.

    В чому полягають особливості конструкції двосхилим вальмового даху, читайте в статті за адресою http://rooffs.ru/vidy-krysh/valmovaya/iz-chego-sostoit.html

    В процесі виготовлення ферм використовуються гарячекатані або гнуті труби. Вироби першого типу виробляються на основі сталевої стрічки квадратного або прямокутного перерізу товщиною від 1,5 до 5 мм.

    Особливості розрахунку металевих конструкцій

    Для розрахунку металевих ферм необхідні певні знання. Як правило, для цього використовуються спеціально розроблені комп’ютерні програми. Від ступеня точності розрахунків залежить надійність металевої конструкції. При цьому слід враховувати деякі фактори:

    • надані на дах постійні навантаження: загальна вага кроквяної системи і покрівельного матеріалу;
    • додаткові навантаження: снігові, вітрові, вага працюючих на покрівлі людей і т. д.;
    • особливі і періодично виникаючі навантаження (сейсмічні, ураганні).

    Правила пристрою

    Вид металевих систем і їх конструкція визначаються величиною покрівельного ухилу:

    • Від 6 до 15 градусів – використовується трапецієвидна ферма, висота складає від 1/7 до 1/9 її довжини. У разі влаштування горища можливі два варіанти: її стіни повинні бути відповідної висоти або у проектованої даху повинні бути переломи біля опор. Панелі нижнього і верхнього рядів повинні мати однакові розміри. Використання решітки в даному випадку сприяє полегшенню навантаження.
    • Від 15 до 22 градусів – висота конструкції становить 1/7 довжини. Використання ламаного нижнього поясу дає можливість зменшення ваги приблизно на 30% порівняно із трикутною. Довжина одного прольоту не повинна перевищувати 20 м.
    • Від 22 до 30 градусів – застосовується трикутна система, висота становить 1/3 довжини. Так як вага конструкції виходить невеликим, в ролі опори можуть виступати зведені на не дуже велику висоту зовнішні стіни.

    Якщо довжина прольоту становить 14-20 метрів, в кожній половині використовується парна кількість панелей, довжина яких тримається в межах 1,5-2,5 м. Для таких параметрів рекомендується використовувати 8 панелей.

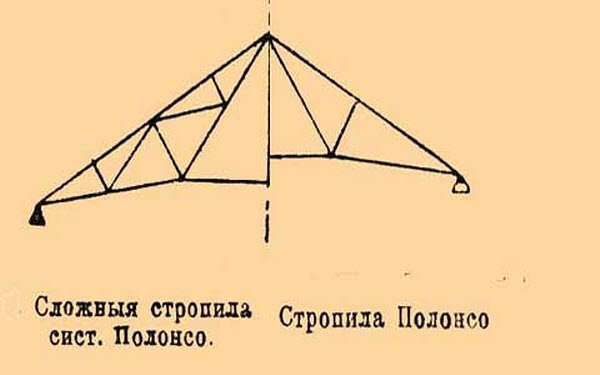

    При більшій довжині прольоту (від 20 до 35 м) раціонально використання ферм Полонсо – двох трикутних, сполучених затяжками. При цьому можна прибрати довгі розкоси панелей в центрі, завдяки чому досягається зменшення ваги. В такому випадку верхній пояс ділять на 12-16 панелей довжиною від 2 до 2,75 м.

    ВИСНОВКИ:

    • Кроквяна система на основі металу застосовується в основному при зведенні будівель громадського та промислового призначення.
    • Металеві конструкції володіють значною міцністю і можуть витримувати великі навантаження.
    • Нерідко влаштовується комбінований тип кроквяних систем, в яких поряд з металом використовуються також дерев’яні деталі.
    • Другий варіант – кроквяні системи повністю на основі металу.
    • Сьогодні самою передовою технологією застосування металевих елементів є технологія з використанням легкого сталевого каркаса.
    • Основні переваги металевих систем: пожежобезпечність, екологічність, тривалість експлуатаційного терміну.
    • Недоліки конструкції: нездатність зберігати тепло, важка вага, трудомісткість роботи, дорожнеча.
    • Головні елементи ферм: верхній і нижній пояси, решітка.
    • Ферми відрізняються у відповідності з формами поясів і особливостями решіток.
    • Матеріалом для виготовлення елементів ферм, як правило, є парний полегшений оцинкований профіль.
    • Точність розрахунків визначає надійність конструкції.
    • Вид металевих систем і їх конструкція визначаються величиною покрівельного ухилу.

    З відеосюжету ви дізнаєтеся більше про метало-каркасних будинках.
