Мансардні вікна Velux мають вже сімдесятирічну історію. За цей тривалий час перші зразки зазнали безліч змін. Це стосується не тільки дизайну – інноваційні технології значно спростили їх використання, підвищили ефективність, функціональність і надійність конструкції.

На вітчизняному ринку мансардні вікна Velux представлені з початку дев’яностих. Список міст, де можна їх придбати давно вже переступив планку 70.

В якості комплектуючих до своїх виробів компанія Велюкс пропонує такі вироби:

матеріали для гідроізоляції та утеплення;
укоси;
оклад, який використовується при монтажі;
рольставні і маркізет, що забезпечує захист простору мансарди від спеки

До них додається інструкція з встановлення мансардних вікон Velux, в якій детально описано процес.

Зміст

Чим приваблюють вироби Велюкс ?

Примітно використання у виробництві високоякісного масиву особливо міцної щільної сосни – північної. Для рам і коробок використовують клеєний брус, просочений антисептиком. Готові вироби додатково захищені, нанесеним на поверхню рам монолітним поліуретаном або спеціальним лаком.
Монтаж допускається на покрівлях, мають ухил більше 15?. Їх встановлюють глибше, ніж аналоги від інших виробників, майже врівень з покрівельним покриттям. Таким чином, вузли примикання виходять набагато тепліше, оскільки в даному випадку віконну коробку набагато простіше утеплити.
Головна особливість всіх вікон в унікальному вентиляційному пристрої, якими вони оснащені. Наприклад, у конструкціях моделей GGL або GGU поєднані ручка відкривання і особливий клапан-кватирка, призначений для вентиляції. На всіх з них передбачений знімний фільтр – відмінний захист від проникнення комах або пилу.

konstrukcia-1konstrukcia-2

Для скління данська компанія використовує енергозберігаючі склопакети, виготовлені з інноваційної технології, яка одержала назву «теплий периметр». У подібних конструкціях розділова планка з алюмінію замінена на тонкостінну сталеву. Така заміна призводить до відсутності конденсату уздовж периметру склопакета, що, в свою чергу, підвищує експлуатаційні характеристики вікон.
Склопакети Velux заповнені аргоном, а для герметизації замість бутилового герметика використовують силікон.
Вони мають трирівневе ущільнення по контуру, що дозволяє виключити протяги і підвищує теплозберігаючі якості. Вони були протестовані при температурі близько мінус 55? і за результатами випробувань були визнані морозостійкими. Ось чому вони рекомендовані до використання навіть в самих холодних регіонах Росії.
Сучасний дизайн, ергономічні форми, а також надійність, екологічність, висока якість, підтверджені відповідними сертифікатами.

Модельний ряд для мансарди ?

velux_okno-1velux_okno-2

Асортимент вікон Велюкс відрізняється великою різноманітністю: чотири модифікації, що мають центральну вісь, дві – верхню, балконні конструкції та інші.

Виділимо з них найпоширеніші:

«Економ» (GZL) – базова модель, що має центральну вісь відкривання. Профіль покритий двома шарами лаку. Забезпечений миючим фільтром, вентилювання здійснюється через верхню частину;
«Класика» (GGL)– виріб з дерева, відкриття – вздовж центральної осі, опрацьовано трьома шарами лаку. Для вентиляції використовується клапан-кватирка, забезпечений миючим фільтром, допускає монтаж електроустаткування
«Розумне» (GGL або GGU Integra)- оснащений електроприводом для регулювання положення, є пульт ДУ, а також датчик дощу. Допускає встановлення штор і рольставен.

«Вологостійке» (GGU) – виріб білого кольору, поверхня деревини покрита монолітним поліуретаном. Є клапан-кватирка, а також миючий фільтр. Допускає установку електроустаткування.
GPL – має два варіанти відкривання: центральна вісь і верхню на 45?.
Вікно-балкон (GDL )– має цікаве конструктивне рішення: при піднятті верхньої стулки утворюється щось подібне даху, огорожа створюють, відкривши нижню стулку. «Вийшовши» на такий балкон, хоча людина продовжує залишатися в приміщенні, проте практично перебуває на свіжому повітрі.

недорогі, але функціональні мансардні вікна Велюкс Оптима Стандарт

Розміри ?

Розміри мансардних вікон velux змінюються в межах:

довжина – 77,8 160 см;
ширина – 55 – 114 см

Вони мають спеціальну індексацію: для ширини використовують букви (C – S), для довжини – цифри(02-10). Наприклад, позначення C02 відповідає габаритам рами 55,0 на 77,8 см, а S08 – 114,0х139,8 див.

При виборі розмірів цих виробів орієнтуються на крок крокв, а також на потребу в освітленості з урахуванням того, що площі скління і освітлюваної поверхні співвідносяться приблизно як один до десяти.

Як встановити ?

komplektacia-1komplektacia-2

Перш за все необхідно розрахувати віконну конструкцію: кількість вікон, розміри, розташування. Слід врахувати, що розміри стандартні, тому необхідно вибрати оптимальний варіант, який забезпечить однаково хороший огляд як в положенні сидячи, так і стоячи.
Правильна установка можлива тільки за умови, що габарити прорізів перевищують розміри вікон – на 3,0–4,0 см в ширину і 4,5–5,0 см у висоту, а зазор, утворений кроквами і коробкою не повинен бути більше 3 см з будь-якого боку.
Наступним важливим моментом при плануванні вважається ухил покрівлі. Чим він нижчий, тим конструкція повинна бути вище.
Віконні стулки з ручкою вгорі розташовують на відстані 0,8 м від підлоги, інші моделі – на відстані великим 1,10 м.

РекомендуемПри виконанні монтажу конструкції зсередини приміщення потрібно вийняти склопакет, точніше стулку з ним, з віконної рами. При виконанні установки з даху в цьому немає необхідності.

Установка ?

montaj-1montaj-2

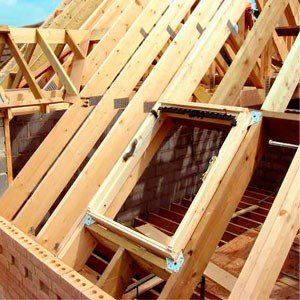

Монтаж виконують, фіксуючи вікно на решетування або крокви, використовуючи спеціальні клямери. Особливо уважно потрібно поставитися до розташування нижнього краю. Він не повинен ускладнити облицювання. Зсередини обробку укладають по вертикалі, а з зовнішньої – по горизонталі.

На заметкуКрепление на крокви, безумовно, міцніше, тим не менше багато вибирають другий варіант. Справа в тому, що при установці на обрешітку раму можна чітко вирівняти, а це значно спрощує виконання монтажних робіт.

Зазори між рамою і покрівельними елементами заповнюють мастикою. Вона повинна обов’язково мати бітумну основу.
Зручніше виконувати установку, якщо змонтувати тимчасову балку, яка буде служити опорою під вікном. При цьому необхідно скористатися рівнем, щоб точно забезпечити горизонтальність: спочатку її, а потім і низу рами. Нижні кути закріплюють за допомогою шурупів, після чого переходять до кріплення верхніх. Фіксують їх шурупами у середину довгастого отвори. При цьому залишають невеликий люфт, щоб раму можна було регулювати.

ustanovka-1ustanovka-2ustanovka-3

Рама повинна щільно прилягати до коробки, інакше конструкція почне протікати. Це, як і забезпечення оптимальної функціональності, потребує регулювання системи. Для початку підганяють один до одного нижню частину коробки і нижню решетування, виставлену за рівнем. При цьому необхідно домогтися рівномірних зазорів з боків. Далі, необхідно забезпечити паралельність нижніх частин коробки і поворотної рами. Визначене регулювання конструкцію повторно вирівнюють за рівнем і остаточно закріплюють кути згідно інструкції.

РекомендуемЕсли габарити вікон Велюкс великі, її комплектують центральними кронштейнами, за допомогою яких виконують кріплення до поперечних брусів. Останні повинні бути встановлені у горизонтальних країв коробки.

Утеплення та гідроізоляція ?

montaj-7montaj-3

Установку вікон здійснюють у комплексі з пристроєм якісного утеплення та гідроізоляції.

Вироби Велюкс укомплектовані спеціальним пакетом BDX – 2000, що містить:

ущільнювач, виготовлений зі спіненого поліетилену. Утеплювач укладають по всьому периметру, що дозволяє усунути «містки холоду»;
вологозахисний фартух, їм окантовують конструкцію і з’єднують з гідроізоляцією покрівельного пирога.

У переліку комплектуючих знаходиться також дренажний жолоб. Через нього відводиться конденсат, який може випасти над рамою з боку теплого горища.

Встановлення окладів ?

montaj-8montaj-9

Оклад являє собою унікальну систему, що містить рамкові жолоби, а також накладки. Їх розташовують навколо рами. З його допомогою фіксують гідроізоляційний фартух і ущільнювач, забезпечуючи максимальну вологонепроникність.

Для виготовлення окладу в основному використовують листовий алюміній і мідь, хоча є і комбіновані варіанти.

Компанія Велюкс пропонує покупцям наступні моделі окладів:

EDW – використовують для профільованих покрівельних покриттів висотою до 12 див.
EDS – необхідний при установці в гладкі покрівлі: плоскі, м’які та інші, а і профільовані металеві листи, товщина яких не перевищує 16 мм.

Пристрій окладу починається з нижньої планки і продовжується в напрямку знизу – вгору. По завершенні стулку, якщо її виймали, ставлять на місце.

На заметкуВернуть її назад досить просто, використовуючи кнопку-фіксатор, розташовану на поворотному шарнірі. Коли вікно закривають, стулка автоматом замикається, відновивши вихідне положення.

Установка укосів ?

montaj-6ustanovka-4

Укоси – це планки, якими обрамляють раму з внутрішньої сторони. Вони утворюють розширюється розтруб, спрямований всередину приміщення. Основні функції укосів:

забезпечують естетичність;
впливають на рівень освітленості;
регулюють циркулювання повітря.

Як правило, до комплекту додається шаблон, який дає можливість точно розташувати укоси – як верхній, так і нижній. Оптимальної циркуляції повітря досягають, розташувавши верхній з них паралельно поверхні підлоги, а нижній – під прямим кутом.

Укіс Велюкс встановлюють повністю зібраним, наділи на замки. Зазори між ним і стіною закривають за допомогою лиштв.

ustanovka5ustanovka-7

Укоси можна надійно захистити від утворення конденсату, уклавши пароізоляційний фартух. Кріплять його на клей і додатково фіксують саморізами. Укоси після теплоізоляції герметизують, проклеївши краю фартуха скотчем, що входять в комплект Velux.

Ви ознайомилися з деякими положеннями процесу установки. Більш докладну інструкцію до конкретної моделі можна знайти в її комплекті.

Подивіться відео-інструкцію: «Як встановлюються мансардні вікна Velux».

Далі, продовження відео монтажу:
