Кроквяні ферми залізобетонні: класифікація та особливості використання

Зміст

  • Виробництво елементів несучих конструкцій з бетону
  • Конструкція залізобетонних кроквяних ферм
    • Типи: безраскосые, розкосі, типові
  • Особливості монтажу

Кроквяні ферми залізобетонні залежно від призначення, будови, матеріалу покриття, способу їх спирання та інших факторів можуть мати різні типи і обриси. Можливості їх застосування досить широкі:

  • будівлі можуть мати прольоти до 24 м і більше:
  • покрівля – бути як малоуклонной, так і скатної,
  • покриття будівель може бути як з ліхтарями, так і без і т. д. Подібні конструкції знайшли особливе застосування в будівлях промислового типу і складських.

Відрізняються:

  • високою міцністю,
  • жорсткістю,
  • тріщин – і морозостійкістю, що дозволяє експлуатувати їх в агресивній газоподібному середовищі,
  • хорошими протипожежними властивостями.

Виробництво елементів несучих конструкцій з бетону ?

Кроквяні ферми залізобетонні: класифікація та особливості використання

Залізобетонні ферми виробляють з конструкційного бетону, важкого чи легкого, в основному це керамзитобетон і аглопоритобетон. Їх виготовляють одно – або багатоярусних стендах-камерах. На кожному з них зазвичай встановлюють кілька металевих форм з паровою сорочкою. Розкоси і стійки, відповідно, на вібростолі в спеціальних касетних формах, закладають їх у процесі армування.

Для нижніх поясів при армуванні використовують струнопакеты з високоміцної дроту (діаметр 5 мм), а для верхніх – звичайні стрижні. Високоміцну дріт натягують гідродомкратами і додають бетоноукладчиками бетон. Через 2-3 години виріб проходить термічну обробку. Якість попередньо напружених виробів регулярно перевіряється шляхом навантаження, передбаченого в проектних кресленнях.

Маркування

Їх маркують, використовуючи буквено-цифрові позначення, розділені дефісами. Для позначення типу та розміру використовують букви, а цифрами – всю іншу інформацію, типу довжини в метрах, її несучої здатності, класу напружуваної арматури, марки бетону і іншу. Літерами також позначається проникність бетону, тобто можливість використання конструкції в агресивних умовах:

  • Н –нормальна,
  • П – знижена,
  • З – сейсмостійкість до 8 балів.

Конструкція залізобетонних кроквяних ферм ?

Кроквяні ферми залізобетонні: класифікація та особливості використання

Ферма створює практично своєрідний каркас, що визначає подальші обриси даху і інші особливості перекриттів. Структура цих бетонних конструкцій, які надають каркаса міцність, жорсткість і стійкість, має досить складну схему, що містить значну кількість армованих елементів і сталі. Це очевидний факт, оскільки функції несучих платформ, які вони виконують, вимагають такої міцності і надійності, щоб була забезпечена стійкість будівлі в екстремальних умовах.

Використання при їх виробництві спеціальних легких марок бетону дозволяє істотно знизити вагу конструкції без втрати якості. Арматурна сталь високоміцної марки, традиційно входить у внутрішню структуру, що має виключні антикорозійні властивості. Тому покрівля виявляється невразливою до впливу вологи або морозу.

Контур утворюють два його пояси, які працюють на вигин, а грати – розкоси і стійки, які працюють на осьові зусилля. Розрізняють наступні їх види:

  • сегментні – відрізняються верхнім поясом обриси і раскосной ґратами;
  • полігональні –пояси в них або паралельні, мають трапецієподібний обрис, тобто відрізняються раскосной ґратами і малим кутом нахилу верхнього пояса;

Кроквяні ферми залізобетонні: класифікація та особливості використанняСегментні ферми іноді замінюють на полігональні, в яких елементи верхнього поясу в межах базових вузлів спрямлені. Це значно економічніше використання трикутних або прямокутних обрисів.

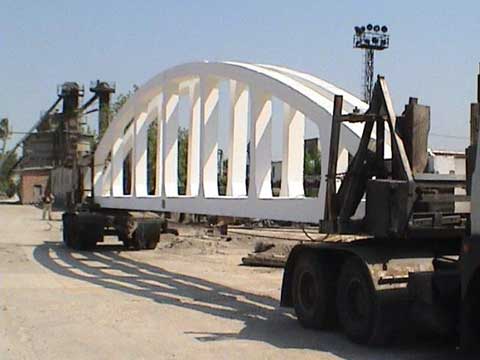

  • арочні безраскосние – мають жорсткі вузли;
  • розкосів арочні – характеризуються криволінійними обрисами верхнього пояса і рідкісної ґратами.

Типи: безраскосые, розкосі, типові ?

Кроквяні ферми залізобетонні: класифікація та особливості використання

  • Для будівель з покрівлею з малим кутом нахилу використовують безраскосые ферми, забезпечені у верхньому поясі Кроквяні ферми залізобетонні: класифікація та особливості використаннядодатковими стійками. Як правило, це будівлі з великими системами комунікацій, розміщених у межах ферми. Їх встановлюють з кроком у 6 (при підвісній транспорті) або 12 м.
  • Безраскосными трикутними конструкціями перекривають однопрогонові неопалювані будівлі з прольотом у 6, 9, 12 і 18 м, під азбестоцементні хвилясті листи.
  • Сегментні розкосі і безраскосые застосовують для скатних покрівель.
  • Типові ЗБВ використовують для перекриття одноповерхових одне – і багатопро будівель (прольоти – 18 і 24 м ) під рулонні матеріали.

Типових варіантів досить багато, і для них використовуються наступні позначення:

  • ФС – ферми розкосів для скатних дахів,
  • ФБС – безраскосние для скатних дахів,
  • ФП – під покриття з плит, рівних по довжині прольоту,
  • ФПМ – для малоуклонной покрівлі без попереднього напруження,
  • ФПН – для малоуклонних дахів з преднапряженными стійками,
  • ФБМ – безраскосние для малоуклонной скатної даху,
  • ФПС – для скатної,
  • ФТ – безраскосние трикутного обрису для скатної.

Особливості монтажу ?

Кроквяні ферми залізобетонні: класифікація та особливості використання

Використання конструкцій цього типу вимагає ретельного розрахунку несучої здатності будови. Кроквяні конструкції із залізобетону кріплять до закладних деталей, які розташовані в колонах або несучих стінах. Ще до початку монтажу проводять перевірку якості елементів, їх розмірів, розташування закладних деталей, підготовляють місця обпирання. Для приварювання закладних деталей ферми до опор у складі монтажної бригади повинен обов’язково брати участь зварювальник.

Поздовжню жорсткість конструкції забезпечують за допомогою металевих прогонів, які приварюють до закладних деталей. В залежності від типу покрівельного покриття його укладають або нf решетування, або безпосередньо до прогонів.
