Кроквяна система вальмового даху: конструктивні особливості, проектування, розрахунокУ класичному виконанні вальмовий дах використовувалася здебільшого при будівництві багатоповерхових будівель. Але в останні роки намітилася стійка тенденція до пристрою даного типу дахів в заміському домобудівництві.

Складна конфігурація вальмових конструкцій дає можливість підкреслювати індивідуальність будівлі і втілювати оригінальні дизайнерські рішення.

Вальмовий конструкція є одним з видів чотирисхилі дахи.

Її складовими елементами є два трапецієподібних ската, є здебільшого частиною, і два трикутних ската, що нагадують похилі фронтони. Трапеції верхніми гранями з’єднані по одній прямій, а трикутники як би заповнюють утворюються порожні простору.

Кроквяна система вальмового даху: конструктивні особливості, проектування, розрахунокА ви знаєте, як виконується підшивки карнизів даху софітом?

Практичні поради, як зробити гарний флюгер на дах своїми руками читайте тут.

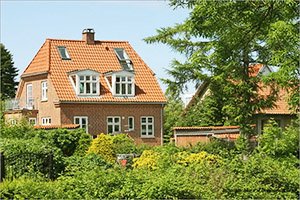

Виключно оригінальний вигляд мають напіввальмові, або данські покрівлі з змінним кутом нахилу, що додають будівлі виразних вигляд. Мінусом даного різновиду є велика кількість стикового і значне ускладнення системи крокв.

Стопильная система

Система крокв надійно захищає будівлю від небажаного впливу факторів навколишнього середовища.

Її зведення– справа дуже відповідальна.

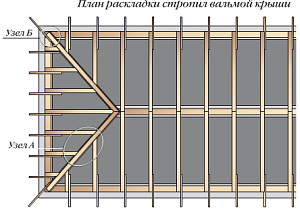

До початку робіт необхідно підготувати креслення і скласти план системи крокв. Для цього потрібно зробити всі необхідні розрахунки – насамперед визначити кут ухилу.

Величина кута прямо пропорційна кількості використовуваного покрівельного матеріалу.

Пристрій кроквяної системи

  • До початку укладання крокв треба укласти мауерлат, який буде служити опорою для всієї системи. До початку укладання мауерлата слід обладнати армований пояс для посилення несучої здатності стін і забезпечення рівного поверхні. Для цього використовують конструкції з залізобетону.
  • Якщо споруда кам’яна або цегляна, з верхньої частини стін виставляється опалубка, в яку потім вставляють каркас на основі арматури, після чого заливають бетоном.
  • Під час установки каракаса до нього прикріплюють оцинковані шпильки з металу. Їх діаметр повинен бути як мінімум 1 см. Довжина підбирається з таким розрахунком, щоб верхні частини виступали на 3-5 см з мауерлата.
  • Після затвердіння бетону його верхня частина промащується бітумом, а зверху клеїться руберойд, який захищає дерево від гниття. На виступаючі шпильки насаджують бруски (в них попередньо повинні бути висвердлені отвори). Для закріплення конструкції використовують гайки.
  • Мауерлат виготовляють з дерев’яного бруса перерізом 15 х 15 або 10 х 15 див
  • Матеріал повинен бути ретельно просушений і просочений антикорозійними засобами.
  • Після цього паралельно коника (до нього кріплять стійки, які підтримують певну частину системи крокв) встановлюють центральну балку.

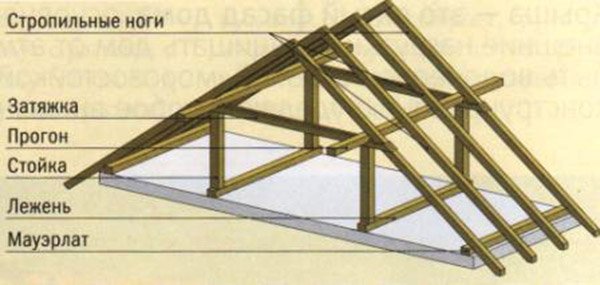

Елементи каркаса і кроквяної системи

Кроквяна система вальмового даху: конструктивні особливості, проектування, розрахунок
Основними складовими каркаса і системи крокв є:

  • прогін;
  • мауерлат;
  • опорна дошка;
  • затягування;
  • обрешітка;
  • нарожники;
  • підкоси;
  • пересічні крокви;
  • накосныестропила;
  • крокви діагональні.

Отже, з покрівельних елементів створюється кроквяна ферма з кількома трикутниками в підставі. Оскільки ця геометрична фігура є найстійкішою, ферма також відрізняється значним рівнем жорсткості.

Кроквяні ноги – основна несуча деталь всієї конструкції. Їх встановлюють під попередньо обчислених кутом нахилу скатів.

Основною функцією мауерлата є рівномірний розподіл ваги всієї конструкції (крокв, додаткових елементів і т. д.) на стіни.

Опорою для нижніх торців кроквяних ніг є зовнішні стіни, а для верхніх торців – проміжні прогони або подконьковый брус. Призначенням цих двох елементів є передача навантаження на поверхню несучих стін за допомогою системи стійок.

Відстань між кроквяними ногами може бути до 2 метрів. Конкретна величина залежить від матеріалу для покрівлі та перерізу кроквяних брусів.

Види крокв

Крокви для вальмового покрівлі діляться на два типу:

  • Висячі – тримаються на двох опорах, без додаткової підтримки. У ролі опор виступають стіни.

Подібна кроквяна система працює на вигин і стиск. При її використанні виникають передаються на стіни розпірні сили горизонтальної спрямованості. Їх можна скоротити за допомогою застосування затягування з металу або дерева для з’єднання кроквяних ніг. Затягування встановлюється у підстави крокв і виконує роль балки перекриття. Такий варіант найчастіше застосовується при будівництві горищних або мансардної покрівлі.

Кроквяна система вальмового даху: конструктивні особливості, проектування, розрахунокОсновна технологія утеплення мансардного даху: матеріали і послідовність дій.

Стаття для тих, хто вибирає м’яку покрівлю катепал.

Якщо вам потрібно покрити дах металочерепицею, читайте http://rooffs.ru/metallicheskaya/metallocherepica/kak-krepit-na-kryshu.html поради професіоналів.

При більш високому розташуванні затягування виконує тільки закріплює роль.

По мірі просування затягування наверх система кріплень і балки кроквяної конструкції повинні все більше посилюватися.

  • Застосування наслонних крокв доцільно в будівлях з проміжною несучою стіною або колонами. Опорою для торців є зовнішні стіни. Середня частина відповідно спирається на опори або розташовану всередині несучу стіну.

Кроквяна система вальмового даху: конструктивні особливості, проектування, розрахунокДеталі цієї кроквяної системи також працюють на вигин. У разі відповідності ширини системи крокв периметру будівлі покрівля виходить легкою і набагато більш економічною з точки зору необхідних пиломатеріалів.

Під час монтажу можна чергувати два типи крокв: на ділянках з внутрішніми стінами (або опорами) використовувати наслонние, а в тих місцях, де їх немає, застосовувати висячі.

Монтаж наслонних крокв доречний при відстані між опорами до 6 метрів. У разі, коли є проміжна опора, ширина перекриття збільшується допомогою застосування наслонних крокв до 12 метрів. При двох додаткових опорах вона може досягати 15 метрів.

Для підвищення міцності з’єднання його закріплюють за допомогою болтів, шурупів, скоби і нагеля.

Для з’єднання складових затяжок застосовуються накладки, болти, зуб.

У кроквяній системі в дуже багатьох випадках застосовується шпренгель. Його функція полягає у підвищенні стійкості накосных крокв.

В якості матеріалу для виготовлення крокв використовують хвойні сорти дерева. Вони заздалегідь ретельно просушуються і обробляються особливими складами для запобігання гниття і захисту від вогню.

Послідовність робіт по укладанні крокв

  • У першу чергу повинні бути встановлені вертикальні стійки, які будуть підтримувати брус коника. Кріплення стійок до центральної балці здійснюється за допомогою особливої системи укосин.

Завершивши цей процес, можна переходити до діагональним крокв. Матеріалом для них служить обрізна дошка перетином 5 х 15 див.

  • Накосние (діагональні) крокви є основним елементом системи. Вони несуть основну відповідальність за підтримку ваги всієї покрівлі.

Від їх коректної установки багато в чому залежить стійкість конструкції.

Правила при зведенні вальмового покрівлі зводяться до наступного:

  • діагональні стропила повинні бути рівними по довжині – звис даху залежить від цих деталей;
  • відстань між покрівельними свесамі має становити 50-60 см; при будівництві будинку в областях з сильними і частими вітрами довжину збільшують до 1 метра;
  • з особливою ретельністю повинна здійснюватися стикування центрального крокви (зі сторони торця будівлі), накосных крокв, брусу коника.
  • Після установки діагональних крокв переходять до звичайних. При розрахунку довжини кроку між ними необхідно врахувати параметри плит для теплоізоляції. В основному крок становить 60 див. Кріплення до мауерлату і бруса конка проводиться за допомогою саморізів і способом врубки. Для додаткової фіксації (при необхідності) використовують ригелі і верхні стяжки.
  • Пересічні крокви не повинні упиратися в ті ділянки, де вироблялося кріплення мауерлата за допомогою шпильок.

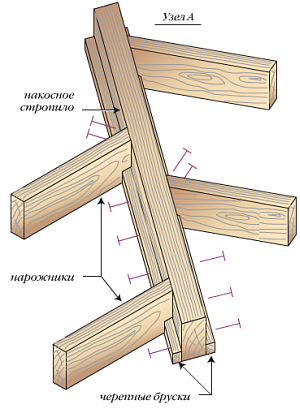

  • З кожної сторони до накосным крокв прикріплюють нарожник. Крокви і мауерлат зв’язуються за допомогою вкорочених кроквяних ніг. Слід уникати їх з’єднання в одному місці з діагональними кроквами.
  • Установка звичайних крокв і нарожников проводиться під прямим кутом і паралельно відносно один одного.
  • Зміцнити конструкцію можна за допомогою монтажу підкоси під крокви, а також врізання в балки перекриття стійок.
  • Скати виходять значно крутіше при розрахунку нижніх крокв на стиск. У подібному випадку основну частину навантаження складають тиск вітру і вагу верхніх схилів.

Для додаткового зміцнення даху і підвищення її стійкості по відношенню до сильних поривів вітру застосовують анкерні з’єднання.

  • Якщо встановлювати стійки у точках перетину підкосів та кроквяних ніг, можна помітно скоротити кількість розподіляється на балки навантаження. Низ стійок повинен з’єднуватися з балкою перекриття (над зовнішньою стіною).
  • Міцність покрівлі можна збільшити за допомогою переймів, які використовуються для скріплення наслонного типу крокв у нижній частині покрівельних скатів. Опорні бруси встановлюються в нижній частині затяжок.

Коли необхідно посилення кроквяної конструкції?

Кроквяна система вальмового даху: конструктивні особливості, проектування, розрахунокПри невеликому ухилі підвищується снігове навантаження. У подібному випадку треба збільшити міцність кроквяної системи.

З цією метою використовують шпренгели і шпренгельные ферми.

Шпренгель являє собою брус, що укладається по двом сторонам з таким розрахунком, щоб вони зійшлися кутом. На цей брус встановлюють вертикальні стійки для підтримки діагонального крокви – як у верхній, так і в нижній частині.

При необхідності посилення верхній частині застосовується зв’язали ферма. При цьому стійку підсилюють за допомогою пари підкосів.

Обрешітка

Після завершення робіт по встановленню кроквяної системи треба встановити обрешітку.

Для її пристрою використовують дошки товщиною від 20 до 25 см або бруски перетином 5 х 5 див.

Решетування може бути з зазорами або суцільний.

Розмір кроку визначається в залежності від типу матеріалу для покрівлі.

Розрахунки

Міцність покрівлі можна забезпечити тільки правильно складеним проектом, точними розрахунками і розміткою.

Розрахунки вкрай важливі для визначення співвідношення довжини схилів і вальм.
Кроквяна система вальмового даху: конструктивні особливості, проектування, розрахунок

  • В першу чергу позначають вісь з торця будівлі з верхньої обв’язки.
  • Розрахувавши половину товщини конькового бруса, знаходять місце розташування першої деталі системи крокв.
  • Після цього замерную рейку одним краєм прикладають до зазначеної лінії, в той час як інший її кінець знаходиться по лінії бічної стіни. Тут має бути встановлено проміжне кроква.
  • Довжина звису крокви визначається наступним чином: одним кінцем брус розташовується на зовнішньому куті стіни, а іншим – на покрівельному звисі. Наступний елемент центральних крокв розраховують за допомогою пересування замерной рейки до краю бічної стіни, після чого на ній зазначають місце розташування крокви.
  • Аналогічну дію проводиться на 3 інших кутах. Таким способом визначається дислокація проміжних крокв і конькових торців.
  • Замірна рейка і таблиця коефіцієнтів

    Для полегшення робіт будівельники рекомендують використовувати замерную рейку. На неї наносяться всі необхідні параметри. Так можна уникнути помилок і не користуватися рулеткою при отмеривании однакових відрізків.

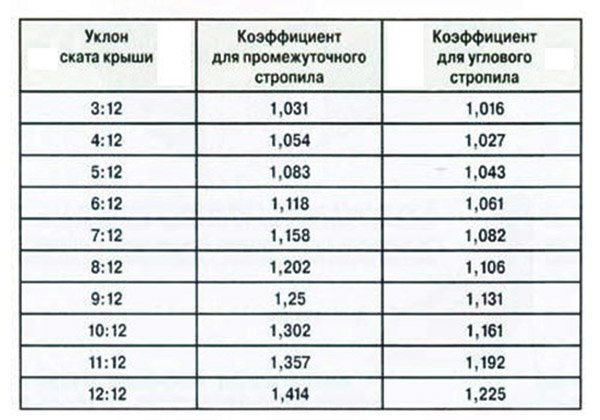

    Рейку роблять з широкою фанери (приблизно до 5 см), щоб була можливість переглядати її з великої відстані. Для точного розрахунку використовується спеціальна таблиця, в якій вказані співвідношення довжини і розташування крокв.

    Довжина стропильної ноги дорівнюватиме добутку коефіцієнта проекції (ноги крокви). Таблиця забезпечує абсолютну точність при розрахунках.

    Одержана величина множиться на поправочний коефіцієнт, що в підсумку виходить довжина кутового крокви.

    ВИСНОВКИ:

    • Вальмовий дах складна у виконанні, але відрізняється високим рівнем міцності.
    • Кроквяна система – основа покрівельної конструкції.
    • До початку робіт необхідно підготувати креслення і зробити точні розрахунки.
    • Спочатку укладають мауерлат, який буде опорою для системи крокв.
    • Кроквяні ноги є головною несучою деталлю конструкції.
    • Крокви вальмового покрівлі бувають висячими і наслонними.
    • Для підвищення міцності наслонних крокв використовують шпренгель.
    • Діагональні крокви відповідальні за утримання ваги всієї покрівлі.
    • При невеликому куті нахилу покрівлі кроквяна система вимагає зміцнення.
    • Останнім штрихом є встановлення обрешітки.
    • Використання замерной рейки значно спрощує проведення робіт.

    Детальний відеоогляд кроквяної системи вальмового даху.
