Кроквяна система є основою несучої конструкції покрівлі. При розрахунках треба враховувати те обставина, що стропила повинні витримувати не тільки вагу покрівельного покриття, але і снігове і вітрове навантаження.
Основні деталі системи крокв виготовляються із деревини хвойних порід. Їх обробляють особливими огнебиозащитными засобами.
Навантаження, яким піддається кроквяна система, діляться на два види – тимчасові і постійні. До тимчасових навантажень можна віднести вплив обладнання для ремонту і обслуговування, що виходять на дах людей, снігу та вітру.
Є й особливий вид навантажень. В сейсмонебезпечних зонах це сейсмічна дія на спорудження.
Постійним навантаженням є вага всієї покрівельної конструкції, величина якого являє собою суму наступних показників: вага покрівельних матеріалів, крокв, ізоляції та утеплювача, оздоблення стелі внутрішнього приміщення.
Матеріал
Несуча покрівельна конструкція виконує функції скелета всій даху.
Необхідно стежити, щоб матеріал для виготовлення крокв відповідав деяким основним вимогам.
Дерево неодмінно повинно бути сухим – його вологість може бути не більше 2%.
Що стосується сортності деревини, то до неї пред’являються наступні вимоги:
- для виготовлення висячих крокв і затягувань береться деревина не нижче першого сорту;
- для кроквяних ніг підійде матеріал першого або другого сорту;
- для підкосів і стійок – третього сорту з мінімальною кількістю сучків.
Міцність підбирається з урахуванням ваги покрівлі і максимальної (для конкретного регіону) снігового шару на ній. Наприклад, для середньої смуги Росії він становить 200 кг на квадратний метр. Загальну масу треба розділити на кількість крокв.
Деревина також повинна володіти певним рівнем стійкості по відношенню до біологічних і атмосферних впливів. Для підвищення даних якостей матеріалу балки покривають шаром особливого засоби для захисту від вологи, грибків, мікроорганізмів і вогню.
Крокви для даху — це дуже важливий елемент. Їх виготовлення потрібно приділити достатньо часу, так як від якості кроквяної системи залежить термін служби покрівлі.
Як монтувати кроквяну систему чотирисхилого даху дізнайтеся тут.
З чого складаються крокви
Нерідко кроквами називають похилі балки, які з’єднують коник (разом з коньковим брусом або без нього) і стіну. Але ця балка є лише кроквяної ногою.

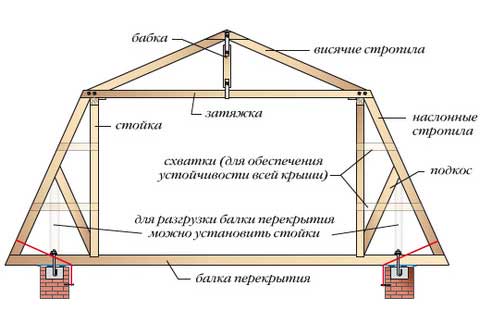

Кроквами ж називається вся конструкція, яка становить одну секцію системи (в поперечному розрізі). У неї входять:
- кроквяні ноги;
- що впираються в стійку або конструкцію будинку розпірки (підкоси);
- підтримують кроквяні ноги стійки (вертикальні опори);
- ригелі – опорні балки, на які спираються інші несучі елементи споруди, встановлені паралельно землі між кроквами;
- бабки (для крокв висячого типу) – являють собою працюють на розтяг вертикальні стійки;
- стяжки, призначенням яких є опір розпірним силам, що утворюється в результаті впливу кроквяних ніг на стіни;
- для окремих випадків – деякі інші елементи.
Види крокв
Відповідно з типом будови крокви діляться на наслонние і висячі. Основною формою кроквяної системи є трикутник – сама жорстка геометрична фігура.
При наявності прольотів великих розмірів створюються кроквяні ферми на підставі наслонних, висячих конструкцій, іноді – їх комбінації.
Наслонні крокви
Наслонні крокви боковиною кроквяної ноги спираються на зовнішні несучі стіни і розташовані з внутрішнього боку несучі конструкції – колони чи стіни (при їх наявності) за допомогою системи стійок.
Якщо проліт (відстань між зовнішніми стінами) становить не більше 6 метрів, то можна обійтися без стійок, особливо якщо їх не на що спирати.
У будь-якому випадку в центрі необхідно встановити коньковый брус, в якому будуть сходитися протилежні ноги крокви. Поверх стін по периметру споруди укладають подстропильный брус – мауерлат.
У разі дерев’яних зрубів його функції виконує верхній вінець. Для економії рекомендується під кожну ногу підкладати однакові по перерізу обрізки, а не використовувати цілий брус.
Мауерлат необхідно кріпити в армуючий пояс з бетону за допомогою штирів або болтів. Кріплення здійснюється у вертикальному положенні на глибину 40 см або на дротяних стяжках, які необхідно закладати вже на етапі зведення стін.

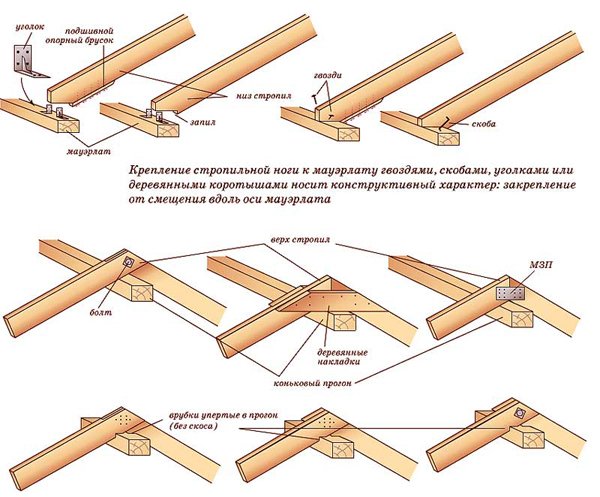

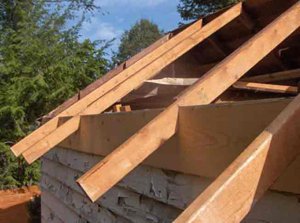

У місці, де повинна бути проведена установка на мауерлат, треба зробити вибірку певного розміру і форми для укладання на подстропильный брус. Для додання додаткової міцності вузол кріплять за допомогою болтів, скоб або металевих накладок.
Для нових будівель, усадка яких поки не завершена (особливо це стосується будинків з бруса і колоди), раціональним вибором є система ковзних крокв.
Кроквяна нога кріпиться не жорстко, а з використанням пластини з прорізами. Через них вкручені в кроквяну ногу болт або гвинт мають вільний хід.
Крокви кріпляться за допомогою шарнірів і на коньковом брусі. Завдяки цьому вони не вигинаються і не ламаються при усадці, а просто беруть відповідну нової конфігурації несучих стін форму.
Висячі крокви
Оскільки висяча система по конструкції відмінна від наслонной, технологія встановлення крокв також буде інший.
Кінці висячих крокв спираються на стіни будівлі або мауерлат без застосування проміжних опор. Вони використовуються в будівлях з легкими стінами.
У системі даного типу кроквяні ноги працюють на стиск і вигин. Оскільки конструкція створює передається стінам горизонтальну розпираючий навантаження, для її зменшення застосовують дерев’яну або металеву затяжку, що сполучає кроквяні ноги.
При цьому єдиним передається на стіну зусиллям є вертикальне тиск покрівлі. Затягування може розташовуватися біля основи кроквяної ноги або вище неї.
Її міцність повинна підвищуватися в прямої пропорційності з висотою розташування. При прольоті більше 8 м встановлюється стійка з підкосами (бабка).
Перевагою крокв висячого типу є можливість перекривати ними прольоти великих розмірів.
В даному випадку до зв’язування подстропильными і коньковим брусами вони являють собою абсолютно автономну систему. Кроквяні ноги можуть спиратися як на мауерлат, так і на несучу стіну.
Якщо ширина прольоту не перевищує 6 метрів, в ролі затяжки може виступати балка перекриття.
Якщо розміри прольоту більше, то з’являється необхідність додаткового монтажу бабок, укосів і ригеля.
Щоб з’єднати затяжки і бабки, використовують скобу, яку пропускають під нижньою частиною затяжки. Для інших вузлів застосовуються способи кріплення, що використовуються при роботі з наслонними кроквами.
Складання конструкції
Розмічати і навіть збирати кроквяну конструкцію краще на землі – так набагато безпечніше і зручніше: можна буде всі необхідні деталі відразу підігнати під один розмір.
Попередньо розпилюючи деталі крокв, рекомендується по довжині залишити хоча б невеликий запас, щоб у разі необхідності була можливість підігнати розміри за місцем.
Щоб розмітити кроквяні ноги, треба скористатися невеликим шматком рівного кругляка (його треба затесать посередині) або бруса, по довжині дорівнює відстані між стінами будівлі.
По його центру перпендикулярно набивають планку, довжина якої буде дорівнювати висоті відрізку від точки опори крокв на стіни до конька. Потім кожну з кроквяних ніг ставлять на кут між вершиною поперечної планки і краєм поздовжнього бруса.
Будівельним олівцем у верхній точці роблять мітку, що позначає місце майбутньої оброблення. У разі висячих крокв аналогічним способом відмірюють затяжки.
При досить складній структурі конструкції (наявності бабок, опор, підкосів) протягом розмітки можна прихопити її з допомогою використання тонких рейок.
Після виміру і розмітки всіх крокв або навіть оброблення і складання їх необхідно підняти на покрівлю.
Хоча збірка на землі найбільш зручна, міцність конструкції не завжди настільки висока, щоб витримати виникають при підйомі навантаження.
Монтаж крокв проводиться в наступному порядку
Першим ділом з обох кінців покрівлі треба встановити крайні крокви. На даному етапі їх кріплення недоцільно, оскільки треба буде визначити симетричність розташування.
Щоб спростити процес монтажу кроквяної системи, можна за допомогою тимчасових кріплень з’єднати балки з мауерлатів.
Потім треба виміряти скати проектованої покрівлі. Для цього використовують мотузку, за допомогою якої з’єднуються вершина одного крокви з нижнім кутом протилежного – спочатку з одного боку, потім з іншою.
При цьому необхідно стежити, щоб мотузки на кожному з скатів покрівлі перехрещувалися в самій середині покрівлі і тільки злегка торкалися один одного.
При іншій геометрії слід скоригувати або розташування крокв, або всю кроквяну конструкцію для досягнення необхідного результату.
Після завершення монтажу крайніх крокв їх вершини потрібно з’єднати за допомогою мотузки по тій лінії, де планується проходження конькового бруса.
З цього місця необхідно буде з’єднувати всі інші крокви. До виставлення цілої системи їх теж рекомендується саджати на тимчасові кріплення на випадок можливого коригування.
Відстань між кроквами має становити від 60 до 80 см. Для полегшення монтажу нових кроквяних ферм конструкцію зручно збирати на балках.
Між кроквами рекомендується прибити дошки для виключення їх зміщення відносно один одного.
На завершення встановлюються поперечні планки, підпірки.
Точність розташування конструкції перевіряється описаним вище способом (за допомогою мотузки).
Після закінчення монтажу всіх крокв проводиться їх остаточне кріплення до стін або мауерлату, після чого бруси пов’язують за допомогою конькового бруса, який пропускається під верхньою частиною стику крокв.
Кріплення всіх елементів здійснюється за допомогою саморізів.
Закінчивши ці роботи, треба зайнятися латами. Її набивають по зовнішній стороні.
У разі, коли в деяких вузлах кроква спирається на кладку стіни, а не на дерево, необхідно під нього підкласти гідроізоляцію. Для цього використовують руберойд, який укладається в два шари.
Це ж правило відноситься до мауерлату, подкосам, інших деталях з дерева.
Перед початком будівництва мансарди потрібно обов’язково зробити розрахунок кроквяної системи мансардного даху.
А розрахунок крокв двосхилим даху доступний тут.
А в цій статті http://rooffs.ru/accessories/fluger/delaem-sami.html є фотогалерея флюгерів зі всього світу.
Висновок
- Кроквяна система – основа покрівлі.
- При розрахунках міцності треба враховувати тимчасові та постійні навантаження.
- Кращий матеріал для крокв – соснова деревина.
- Крокви бувають наслонними і висячими.
- Спосіб їх кріплення залежить від типу крокв.
- До початку монтажу необхідно зробити розмітки.
- Роботи краще проводити на землі.
- Монтаж кроквяної системи починають із крайніх крокв, після чого встановлюють інші.
