Проблема компактного переносного мангалу завжди актуальна. Переносні мангали, наявні в продажу – не складні, а збірно-розбірні. Це кілька сталевих пластин, які вставляються в ніжки з гнутих куточків.
Такий мангал недорогий і функціональний, але має недолік: після спеки його стінки заклинює на ніжках. Це ускладнює його розбирання після використання.

Але з таких же пластин можна зробити самому саме складаний мангал. Такої конструкції, щоб він розкладався і складався за лічені секунди, приховуючи закопчені поверхні всередині.

Складаний Мангал краще, ніж розбірний

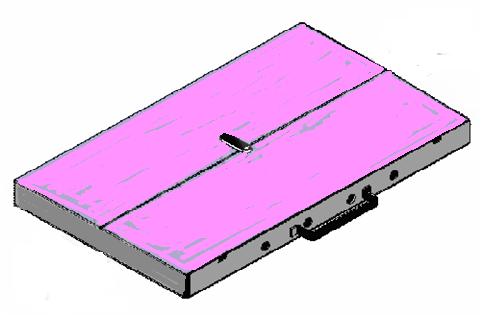

У складеному вигляді мангал буде представляти собою дипломат розміру 65х40х4 см, забезпечений зручною ручкою. Шампури і решітка для гриля будуть забиратися всередину дипломата (розміри вказані для 60-сантиметрового шампура, більш зручного для похідних умов, ніж 80-сантиметровий).

Конструкція і виготовлення складного мангалу

Конструюємо складаний мангал

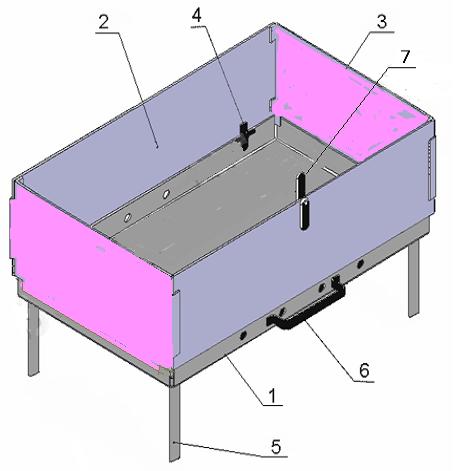

У розгорнутому вигляді складаний мангал буде виглядати так:

Конструкція і виготовлення складного мангалу
Дно (1) мангалу буде піддаватися найбільшим температурних перевантажень. Тому робимо його з товстого металевого листа (товщі 2 мм) або з нержавійки. А якщо весь мангал буде з нержавійки, то його вистачить на кілька поколінь

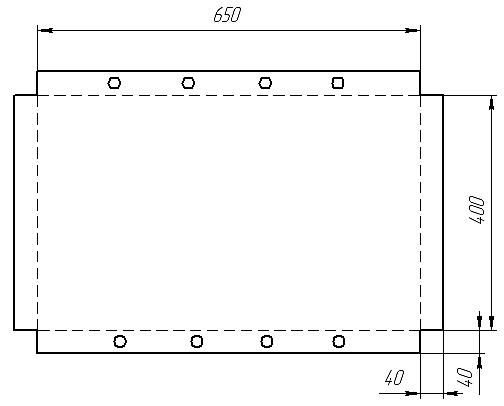

Розміри дна (підстави) вказані на нижній схемою. Його бічні стінки загинаємо за штриховими лініями, попередньо просвердливши на довгих стінках 10-міліметрові отвори для доступу повітря до вугілля.

Конструкція і виготовлення складного мангалу
Довгі бічні стінки (2) мангалу будуть розміром 650х205 мм.

Щоб вони могли складатися кріпимо їх до основи на меблевих навісах (4) – по два з кожної сторони. Короткі бічні стінки (3) робимо знімними і встановлюємо з допомогою затискачів. Для цього по їх краях робимо прорізи (як показано на нижній схемою) і загинаємо краю за вказаними штриховими лініями.

Конструкція і виготовлення складного мангалу

До нижньої сторони дна по кутах приварюють гайки М8, які будуть угвинчуватися ніжки (5). Ніжки робимо з 8-міліметрового кругляка довжиною 55-60 див. На одному з кінців кожної ніжки нарізаємо на відстань 10 мм різьбу М8.

Інший кінець заостряем і приварюють до нього відрізок 8-міліметрового дроту довжиною 6 см, як показано на нижній схемою. Така конструкція ніжок потрібна для того, щоб мангал жорстко фіксувався на землі, не заглиблюючись під впливом навантаження. Крім того, «ручки-упори» на кінці ніжок дозволять без праці викрутити їх після використання мангала.

Конструкція і виготовлення складного мангалу

Щоб складений мангал було зручно переносити, до бічної стінки його заснування кріпимо саморобну або покупну металеву ручку (6). А щоб мангал при перенесенні не розкладався мимовільно, до однієї з довгих бічних стінок додаємо фіксатор або гачок (7).

Залишається пофарбувати мангал. Фарбуємо його термостійкої чорною фарбою. Для цього підходить фарба-спрей, використовувана для фарбування вихлопної труби автомобіля. Така фарба витримує, не обгорять, температуру 6000.

Складаний мангал повністю готовий. Між іншим, його можна використовувати в поході ще і в якості грубки. Нагрівання камені (на багатті або в самому мангалі), можна внести мангал з каменями в намет. Така «пічка» буде віддавати тепло довгі години.
