Флюгер являє собою прапор або іншу конструкцію, встановлену на вертикальній осі і повертати під впливом вітру. Противагу направляється в ту сторону, з якої дме вітер.
За орієнтованим по восьми румбам горизонтальним штифтів визначають напрям. Сучасні флюгера дозволяють робити це завдяки наявності електронних приладів – енкодерів.
Флюгер може бути і звичайною декорацією. Виготовлення флюгера своїми руками можливо після оволодіння деякими навиками.
На завершальному етапі будівництва покрівлі проводиться підшивки карнизів даху. Існує безліч матеріалів для цього.
А ви знаєте що таке ендова даху? Дізнатися що це таке і як її правильно облаштувати ви можете за цим посиланням.
Матеріали і інструменти
Для виготовлення флюгера треба підготувати інструменти і матеріали. Раніше дану конструкцію виготовляли з дерева, потім популярним став метал.
Для роботи підходить сталь, але найбільш вдалим вибором є листова мідь, яка не піддається корозії і має природним блиском, яке здійснює виготовлений з нього флюгер вельми привабливим.
Ще одним перевагу мідної конструкції є тривалий термін експлуатації: дерево, навіть водостійке та додатково оброблений водовідштовхувальним емаллю, дуже швидко псується під впливом часто мінливих температур, опадів і вітру.
З сучасних матеріалів слід назвати пластик, який дуже легкий, до того ж не іржавіє. Панелі на основі пластику дуже зручні, оскільки з них можна вирізати спроектовані заздалегідь деталі. Для зручності слід зробити креслення на папері.
При виготовленні деталей можна користуватися і пластиковими пляшками, хоча такий флюгер підійде тільки для дачного будиночка, а не стильного заміського котеджу. Для солідних будівель потрібні більш дорогі матеріали.
Для виготовлення флюгера необхідні столярні або слюсарні інструменти, які застосовують для обробки дерева, металу або пластику.
Фанеру (дерево) і пластик обробляють за допомогою електролобзика, оснащеного спеціальною пилочкою, наждачним папером, напилком. Щоб проробити отвори, знадобиться дриль зі свердлами певного розміру.

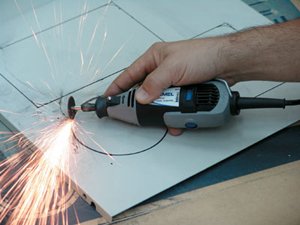

При обробці металу також використовують пилки для лобзика, болгарку, спеціальні ножиці.
Деякі особливості конструкції, додаткові фішки
Ви, звичайно, можете придбати флюгер, але набагато цікавіше зробити його самостійно.
Принцип конструкції гранично простий: саму примітивну модель можна виготовити з металевого прапорця з противагою.
При зміні напрямку вітру оснащений противагою прапорець розгортається навколо вертикальної осі.
Для спрощення визначення напрямку вітру до нижньої частини флюгера горизонтально прикріплюють розу вітрів у формі двох скрещивающихся пластин із зазначенням чотирьох сторін світу (у вигляді літер).
Щоб мати можливість візуально визначити інтенсивність пересування повітряних мас, флюгер рекомендується оснастити пропелером.
По швидкості його обертання можна судити про силу вітру. Для цієї мети можна застосовувати і вільно розгойдується в одній площині пластину: величина її відхилення залежить від сили вітру.
Види флюгерів
Представляємо вашій увазі фото галерею: «Флюгери зі всього світу»
В залежності від свого призначення флюгера можна підрозділити на види.
- Метеорологічні
Являють собою відрізняються високою точністю прилади. Дане якість досягається в результаті ретельного балансування. Найпоширеніший спосіб їх виготовлення – кування.
З плином часу ці прилади перейшли в руки метеорологів. Називаються вони анеморумбометрами.
- Призначені для вимірювання інтенсивності вітру (флюгер Вільде)
В їх конструкцію входить особлива вертикальна пластина, яка може безперешкодно розгойдуватися по сторонам. Сила вітру визначається за ступенем відхилення пластинки від строго вертикального (нульового) положення.
Часто для визначення шуканої величини використовують пропелер невеликої маси. Наявність пропелера допомагає відганяти з покрівлі птахів.
- Димохідні
Їх призначенням є захист димохідної труби від задування.
- Декоративні
Основним завданням даного типу є прикраса будинку і надання йому завершеного вигляду.
Форму флюгера можна вибирати залежно від смаку. Незважаючи на широкий вибір типів флюгарок, найбільш поширений – класичний варіант: виготовлені з металу фігурки птахів, тварин.

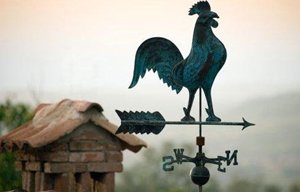

У Росії з давніх часів найпопулярнішим є півник на спиці. Він традиційно вважається оберегом.
У країнах Скандинавії великою любов’ю користуються флюгери у вигляді лелеки, який символізує міцність сімейного вогнища. Лев є уособленням шляхетності і волі, життєвої сили.
Є безліч інших варіантів: кіт, вітрильник, бабка, знаки зодіаку, хлопчик з трубою.
Яких-небудь обмежень при виборі форми конструкції немає.
Проектування та виготовлення флюгера
Параметри флюгера також не мають певних стандартів, але зазвичай при роботі дотримуються розмірів від 700 до 800 мм в довжину і 400 мм у висоту для котеджу. Для дачі або альтанки габарити можна вибирати менше.
Щоб зробити флюгер, необхідно заздалегідь накидати креслення, за якими будуть створюватися всі елементи конструкції.
За кресленнями виготовляють і опору. Для неї знадобиться металева труба діаметром 13 мм і довжиною 125 мм. Для прикріплення кришки в її верхній частині нарізають різьбу.
В нижньому сегменті опори встановлюють підшипник. Для міцного кріплення флюгера на покрівлі потрібні металеві смуги (чотири штуки), зігнуті під прямим кутом.
Їх слід зафіксувати однією частиною до опори, а інший – до покрівельного матеріалу. Треба стежити за тим, щоб при обертанні навколо своєї осі деталі не зачіпали виступаючі частини смуг.
При виготовленні кришки застосовується сталь. Для всіх деталей, крім прапорця, найбільше підійде нержавіючий матеріал.
З внутрішньої сторони кришки необхідно зробити різьбу, аналогічну виконаної на корпусі.
У верхній частині кришки прилаштовують розу вітрів – декоративний елемент, сконструйований з складених навхрест під кутом 90 градусів довгих трубок невеликого діаметра, до кінців яких прироблені позначають сторони світу літери.
Щоб захистити підшипник від проникнення вологи, до верхньої частини корпусу прикріплюють ковпак.
Основна деталь флюгера – прапорець. Для її виготовлення можна також застосувати нержавійку, але, як вже було сказано, найкращим вибором є листова мідь.
Обидва матеріали відрізняються стійкістю по відношенню до вологи, опадів, але зовні виріб з міді виглядає набагато багатше, до того ж, на ньому можна зробити карбування.
Спочатку контур з креслення переносять на листовий матеріал, після чого з нього вирізують фігуру прапорця.
Різання проводиться за допомогою ножиць по металу або електролобзика. Гострі краї необхідно обробити напилком. Можна надати фігурці значно більш виразний вигляд, якщо виділити деякі деталі з допомогою карбування.
Оскільки мідь є досить м’яким матеріалом, такий спосіб обробки додасть конструкції об’ємність і більшу привабливість.
Як зробити флюгер своїми руками з підручних засобів
Для спорудження флюгера для дачного будиночка не має сенсу застосовувати дорогі матеріали. Конструкція буде виглядати дуже оригінально, якщо закласти в неї додатковий динамічний елемент.
Наприклад, можна спорудити клює пташку або фігурку коня, яка буде приводитися в рух обертовим пропелером (за допомогою передавальної деталі).
Щоб виготовити такі флюгера, потрібна певна ступінь творчої фантазії. Найлегше втілити ідею з допомогою застосування особливої вологостійкої фанери.
Колесо пропелера можна вирізати з жерсті з допомогою ножиць по металу. Лопаті формуються за допомогою отгибания країв матеріалу.
Щоб не порушувати динаміку, дерев’яні рухомі елементи з’єднуються не дуже жорстко. Не слід забувати і про необхідність їх фарбування за допомогою емалі для зовнішніх робіт.
Використання динамічного флюгера на дачних будиночках виправдано тим фактом, що по висоті вони поступаються котеджів, і це дає можливість добре розглядати обертовий елемент декору.
Крім поліпшення естетичного вигляду будівлі, він також буде відганяти з покрівлі птахів.

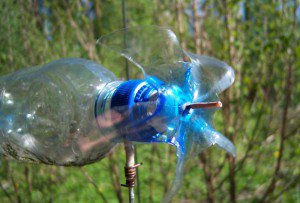

Крім фанери, для виготовлення садового флюгера підходять і пластикові пляшки. Одну пляшку розрізають особливим чином і отримують крильчатку пропелера.
З корпусу іншої пляшки вирізається флюгарка. Після виготовлення деталі треба насадити на металевий прут і закріпити на вершині покрівлі будиночка.
Є ще більш простий варіант: горлечко і днище пляшки обрізають, а решту закріплюють асиметрично на вертикальному стержні. Вітер стане розгортати отриману трубу, і можна буде дізнатися його напрямок.
Встановлення флюгера на дах
Після виготовлення флюгера починається дуже важливий момент: його установка на покрівлі. Мінімальна висота установки флюгера – від 10 до 12 м від землі.
Для правильної орієнтації по сторонах світла слід застосувати компас. Після суміщення буквеного покажчика N (Nord) готового пристрою з напрямком компасну стрілку на північ можна буде отримати достатньо точний прилад.
За допомогою болтового з’єднання або зварювання сталевий дріт, діаметр якої становить 8-10 мм, прикріплюють до нерухомої частини флюгера, а вільний кінець, втикають в землю на глибину 1,5-2 м. Виходить прекрасний громовідвід.
Весь процес установки не представляє особливої складності, але на деякі моменти треба буде звернути увагу.
Головний нюанс: геометричність покрівлі не повинна постраждати. Якщо є можливість, флюгер треба прикріплювати до частини даху, яка не відповідає за її форму. Наприклад, підійде ковпак пічної або вентиляційної труби, але тільки за умови, що товщина матеріалу більше 1,5 мм.

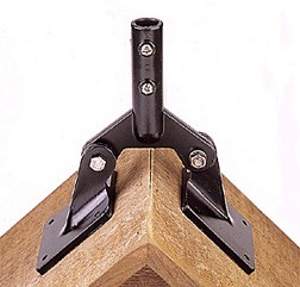

При необхідності кріплення флюгера на деталь коника знадобляться кріпильні деталі іншої форми: дві зігнуті під певним кутом досить товсті пластини.
Для роботи потрібні додаткові пристосування та інструменти: прогонка, лерка, заклепочник з заклепками, гайки, шайби, гайковий ключ.
Процес встановлення флюгера ділиться на кілька етапів.
Раскос-кронштейн встановлюють ковпак пічної або вентиляційної труби в діагональному напрямку. З цією метою металеву смужку товщиною 2 міліметри загинають з двох сторін. Кронштейн кріплять за допомогою заклепок і заклепочника.
В ковпаку труби необхідно підготувати отвір по діаметру відповідного діаметру стержня.
Використовуючи лерку, на кінці стрижня нарізають різьбу.
Стрижень вставляється в пророблене в ковпаку отвір.
Потім на стрижень надягають шайбу і накручують гайку.
Стрижень конструкції закручують у раскос, а покажчик троянди вітрів встановлюють у відповідності з розташуванням сторін світу.
Для надійного кріплення стійки до раскосу на стрижень слід вставити додаткову шайбу і накрутити гайку.
Оскільки рухома частина повинна вільно обертатися, до флюгеру прикріплюють відповідає ГОСТу радіальний кульковий підшипник (№ 1000099).
Діаметр внутрішнього кільця складає 9, а зовнішнього – 20 мм. При виборі корпуса стійки флюгера враховують зовнішній діаметр підшипника.
Проектуючи і виготовляючи деталі, а також прикріплюючи їх до покрівлі, треба потурбуватися про достатньому рівні міцності, оскільки конструкція постійно піддається значним вітровим навантаженням.
Ті деталі, які в процесі експлуатації будуть тертися один об одного, необхідно змастити солідолом або литолом. Час від часу треба оглядати флюгер, підтягувати гайки і гвинти в точках кріплення громовідводу, оновлювати мастило.
Водостічна система — невід’ємний елемент покрівлі. Пропонуємо нашу статтю на тему — монтаж відливів для даху.
Порівняння різних видів софітів для покрівлі можна знайти тут.
Якщо ви не можете визначитися з покриттям для даху, то тут http://rooffs.ru/myagkaya/info/ondulin-ili-metallocherepica.html можете почитати переваги і недоліки ондуліну та металочерепиці.
Основні тези
- Флюгер застосовується для визначення напрямку і сили вітру.
- Для його виготовлення використовують дерево, нержавіючу сталь або мідь.
- За своїм призначенням флюгера бувають метеорологічними, призначеними для вимірювання сили вітру, дымоходными і декоративними.
- Форма флюгера вибирається довільно.
- Для виготовлення якісного флюгера необхідно зробити креслення.
- Флюгер для дачного будиночка можна зробити з підручних засобів.
- При установці флюгера необхідно стежити за правильною орієнтацією по сторонах світу.
