Даний вид даху — це покрівля з певним кутом нахилу по відношенню до стін для забезпечення природного стоку дощових і талих вод.
Скатні конструкції відрізняються великою різноманітністю. Їх форма і вид залежать від конфігурації будівлі в проекті та їх призначення. Якщо власник має намір влаштувати під дахом житлову кімнату, то необхідно виконати утеплення і додати вікна, призначенням яких є провітрювання та інсоляція приміщення.
Розташоване безпосередньо під дахом житлове приміщення називається мансарда. Її створення вимагає певних навичок. При прийнятті рішення про влаштування мансарди на етапі проектування з’являється можливість значно заощадити.
Установка двосхилих дахів доцільна в одноповерхових будинках з двома похилими поверхнями прямокутної форми. З метою влаштування фронтонів експлуатуються трикутні частини будинку.
Основними елементами даху будівлі є:
- крокви;
- похилі площини;
- мауерлат;
- обрешітки;
- горизонтальні ребра;
- коник
- ендова;
- звиси.
Кут нахилу для двосхилого даху повинен бути більше 5 градусів, а на окремих ділянках він може досягати 90 градусів.

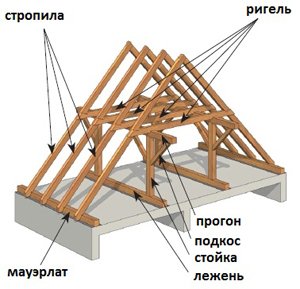

На фото основні елементи двосхилим даху
Величина кута залежить головним чином від архітектурних вимог, характеристик і особливостей покрівельних матеріалів, кліматичних умов даного регіону.
Для областей з великою кількістю опадів скати слід влаштовувати крутими. Такі дахи доцільні також при нещільно встановленому покрівельному матеріалі.
Пологі покрівлі встановлюють у кліматичних регіонах з частими сильними вітрами — для пониження тиску вітру на конструкцію.
Коректний вибір необхідного кута нахилу впливає на вартість будівлі, оскільки для покриття крутий покрівлі потрібна більша кількість будівельних матеріалів і, звичайно, трудових витрат.
Види двосхилих дахів
Дані даху вважаються максимально економічними при куті нахилу скатів 35-40 градусів.
При такій конструкції розподіл навантаження відбувається рівномірно, але простір не підходить для житла.
Даний недолік можна усунути, вибравши ламану двосхилий дах, що складається з двох частин скат (верхня — полога, нижня — з різким ухилом).
Конструкція даного зразка є конструкцією мансардного типу. Вона може витримати сильний вітер, на ній не затримується сніг. Система крокв для заміських будинків робить можливим облаштування мансардного поверху.
Горище під ламаним дахом можна використовувати в якості технічного приміщення, а в подальшому переобладнати його в нормальну житлову кімнату.
Дах з металочерепиці своїми руками швидко і без проблем. Дізнайтеся всі тонкощі і нюанси.
А як зробити будь-який дах самостійно можна дізнатися з цієї практичної статті.

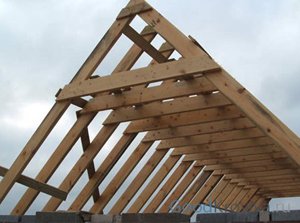

З чого складається кроквяна система?
Розрізняють наступні види кроквяних систем:
- з наслонними кроквами;
- з висячими кроквами.
Слід звернути увагу на те, що, оскільки опорні ноги висячих крокв працюють на стиск і вигин, саме вони впираються на крайні опори.
Подібна конструкція створює распирающее зусилля в горизонтальній площині, яке передається на стіни. Його можна зменшити виключно за допомогою розташованої в підставі крокв металевої або дерев’яної затяжки.
У цьому випадку балка виконує функції перекриття, а цей варіант використовується при влаштуванні двосхилих мансардних дахів. Потужність затягування знаходиться в прямо пропорційній залежності від висоти її розташування.
При цьому повинна зростати також її міцність кріплення з кроквами.
Наслонні крокви застосовують при будівництві споруд з проміжними стовпчастими опорами або середньою несучою стіною. Крокви кінцями спираються на стіни будівлі, а середньою частиною — на внутрішні стіни та опори.
З цієї причини їх деталі працюють в якості балок (на вигин).
При установці цілої конструкції над кількома прольотами краще чергувати кроквяні ферми — висячі і наслонние. Порівняно з іншими, подібна дах виходить значно легше.
Установка висячих крокв проводиться на ділянках, де немає проміжних опор. При наявності наслонних опор вони встановлюються при відстані між опорами не більше 6,5 метрів.
Можливе збільшення ширини крокв за рахунок застосування додаткової опори, перекрывающейся наслонними кроквами довжиною до 12 метрів, а при наявності двох опор — до 15 метрів.
У будинках з бруса кроквяні ноги спираються на верхні кінці, а для посилення міцності кріплення вони закріплюються за допомогою нагеля, скоби, болти.
Для з’єднання інших частин використовуються металеві накладки, зуб, болти.
З метою захисту від негативного впливу опадів (в якості верхньої обв’язки) застосовується карнизний звис, довжина якого має становити як мінімум 550 мм.
Тип застосовуваних крокв безпосередньо пов’язаний з розмірами будівлі. При монтажі необхідно дотримувати деякі нюанси.
У першу чергу слід зробити точний розрахунок кроквяної системи. Бажано, щоб цим займався кваліфікований фахівець.
При некоректному розрахунку надалі вся конструкція може зруйнуватися — з причини неправильного перерізу крокв. Часом помилка полягає в порушенні зчленованою системи, що стає причиною неможливості використання даху.
Схема будівництва двосхилого даху
При будівництві двосхилого даху необхідно пройти наступні етапи:
- встановити мауерлат;
- змонтувати і встановити крокви;
- для досягнення жорсткості конструкції застосувати додаткове кріплення (ковзани, підкоси між кроквами);
- встановити обрешітку з подальшою гідро – і пароізоляцією і утепленням;
- встановити покрівельний матеріал.
Способи кріплення мауерлата
Мауерлатів називається брус з перетином 15х15, що виконує роль опори для похилих крокв і розподіляє навантаження покрівлі. Він також служить фундаментом.
При невеликій ширині перерізу і ймовірності провисання його можна розмістити по всій довжині будинку і використовувати в якості підкладки під стропильну ногу.
Для профілактики провисання застосовується спеціальна решітка, що складається із стійок, підкосів і ригеля. Використовуються дерев’яні пластини або дошки (25х150 мм).
По внутрішньому і зовнішньому краю (в залежності від конструкції стін) мауерлат влаштовують на верхній обріз стіни.
Щоб уникнути його знесення під час сильного вітру, не рекомендується укладання в безпосередній близькості від краю зовнішньої стіни. Для страховки мауерлат слід прикріпити до стіни.

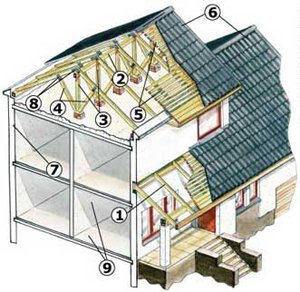

На фото схема двосхилим даху: 1 — кроквяні ноги; 2 — коньковый брус; 3 — стійки; 4 — підкоси; 5 — решетування; 6 — покрівельний матеріал; 7 — мауерлат; 8 — металеві з’єднувальні елементи; 9 — внутрішня несуча стіна.
Укладання мауерлата проводиться починаючи з верхньої частини горищного перекриття по гідроізоляційному матеріалу — на висоту мінімум 40 див. Врубленные нижнім кінцем лежні прогони спираються рівномірно (через кожні 3-5 метрів) на стійки.
Між підкосом і кроквяної ногою повинен бути кут в 90 градусів. При великій довжині кроквяної ноги монтується додаткова опора у вигляді упирається в лежання підкоси.
Кожна з ланок пов’язано з сусідніми. З кроквами вони створюють стійку конструкцію.
Можна також підкладати під мауерлат, крокви окремими сегментами.
Установка стояків і кроквяної системи
Наступним кроком є встановлення обрізної дошки уздовж будівлі. Вона буде виконувати функції підстави для стійок. Потім встановлюють стійки, верхню частину яких обв’язують.
Тепер можна приступати до установки кроквяної системи.
Спочатку треба змонтувати фронтони, які є продовженням стін. Потім слід встановити крокви в одній площині. Краї повинні бути випущені назовні для захисту від дощу і вітру.
Середину крокв необхідно з’єднати за допомогою ригелів. Прогони і стійки зміцнюються за допомогою підкосів.
Теплоізоляція
Даний етап дуже важливий, оскільки теплоізоляція дозволяє підтримувати нормальний температурний режим усередині приміщення і заважає витоку тепла.
В якості матеріалу найчастіше використовують комбіновані утеплювачі на основі мінеральної вати. Теплоізоляція проводиться разом з гідро – і пароізоляцією.
Гідроізоляційний шар являє собою спеціальну мембрану, фиксирующуюся поверх крокв з таким розрахунком, щоб між даними шаром і покрівельним матеріалом зберігалося відстань. Ширина зазору визначається типом покриття і технологією.
Після закінчення гідроізоляції приступають до укладання теплоізоляційних матів. Їх фіксують між кроквами, після чого приступають до монтажу пароізоляційної мембрани.
Вона розташовується з внутрішнього боку і зміцнюється за допомогою скоб. Укладають мембрану з нахлестом, з’єднання клеяться за допомогою спеціальної стрічки. Зверху проводиться монтаж матеріалу для внутрішньої обробки.
Монтаж обрешітки
Після установки системи крокв слід приступити до монтажу обрешітки, до якої потім кріплять матеріал для покрівлі.
Обрешітка являє собою спеціалізований каркас, для створення якого потрібна обрізна або необрізна дошка (товщина — 25 мм).
Решетування під металочерепицю оформляють у вигляді розрядженою обрешітки. Для цього використовується контррейки (так звана контробрешетка).
Вона необхідна для збільшення зазору в підпокрівельному просторі, що покращує вентиляцію. Як контррейки використовують дерев’яні планки, по ширині рівні крокв. Їх приблизна товщина — 12-30 мм
Контррейки встановлюється поверх гідроізоляційного матеріалу на крокви, вона повинна в точності повторювати форму крокв. Для цього на них (окремо) слід вмонтувати планки контррейки.
Коли контррейки встановлена, можна переходити до монтажу самої обрешітки.
Етапи будівництва мансардного даху своїми руками. А також різновиди мансард.
Про покрівлю техноніколь ви можете прочитати тут.
А як зробити кроквяну систему мансардного даху описано за посиланням http://rooffs.ru/stropilnye-sistemy/mansardnaya-krysha/raschet-i-montag.html
Для цього потрібно брус перетином 30х50 або 50х50 мм Між брусами решетування під металочерепицю має бути відстань від 350 до 400 мм.
Кріплення брусів або дощок починають від конькового бруса. Дошки або бруси кріплять на відстані 40-150 мм від прогону ( по кожному схилу) — залежно від матеріалу покриття і способу монтажу конькового вузла.
Обрешітку, як правило, встановлюють по частинах, оскільки при цьому одночасно покривається вся поверхня схилу, визначається довжиною наявної дошки або бруса.
Після цього можна переходити до наступного прогону.
Пропонуємо вашій увазі відео про те як монтувати решетування на дах:
Як розрахувати площу даху
Важливим моментом при складанні кошторису будівництва будинку є грамотний розрахунок площі двосхилого даху. У деяких випадках розрахунки можуть ускладнюватися внаслідок складної форми покрівлі, наявність безлічі елементів — наприклад, мансарди.
При обчисленні площі, не слід приймати в розрахунок димохідні труби, вентиляційні отвори, покрівельні та мансардні вікна. Також необхідно з точністю встановити довжину ската даху від краю карниза до низу коника.
Треба враховувати такі деталі, як парапети, звіси, брандмауэрные стіни.
При розрахунках слід врахувати також тип покрівельного матеріалу.
Важливий момент, про який необхідно знати для черепиці та рулонних матеріалів довжина схилів на 70 см менше.
Типові параметри двосхилого даху
Якщо розрахунки проводяться самостійно, то всю площу потрібно розбити на окремі елементи, окремо розрахувати площа кожного з них, а потім підсумувати.
Обчисливши кожен з скатів, необхідно дізнатися кут ухилу. Для його отримання кожен елемент слід помножити на косинус кута покрівельного ухилу. Площа розраховується за карнизних свесам.
Для обчислення площ простих (двосхилого даху з кутом нахилу 30 градусів) площа ската множиться на косинус кута. При більш складною формою даху для точного розрахунку рекомендується скористатися особливими програмами.
Правильні показники можна отримати тільки при наявності детального плану даху, складання якого краще довірити професіоналам.
Спряження прямої та ламаним двосхилим дахів визначається по наступних позиціях:
- коньковый брус для ламаної покрівлі;
- коньковый брус для прямої покрівлі балкону;
- крокви для прямої даху;
- ціла обрешітка;
- балконні дверна рама;
- гідроізоляція;
- фронтон мансарди;
- покрівля.
Даний конструктивний прийом дозволяє збільшити підпокрівельний простір — щоб використовувати його для побутових потреб або в якості житлового приміщення.

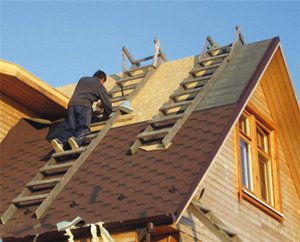

Вибір і монтаж покрівельного матеріалу
Технологія монтажу покрівельного матеріалу залежить від обраного матеріалу.
До вибору покрівлі треба поставитися комплексно. Наприклад, вага квадратного метра металочерепиці становить 4 кг, натуральної — 50 кілограмів.
Використання натуральної можливо тільки при наявності міцних стін, дуже масивних крокв і перекриття. Слід зазначити, що вище не тільки ціна важкої покрівлі, але і вартість монтажу даного типу дахів.
Увагу треба звертати і на довговічність матеріалу, особливо це важливо для регіонів з суворим кліматом, великою кількістю опадів, температурними перепадами.
Негативно впливає на даху і ультрафіолетове випромінювання. Наприклад, бітумна черепиця (м’яка покрівля) втрачає міцність і еластичність. Сонячні промені також можуть стати причиною вицвітання різнокольорових полімерних покриттів металочерепиці.
Застосування натуральної черепиці з глазурным покриттям абсолютно неактуально для російських умов.
При виборі гнучкої черепиці її необхідно захистити від втрати кольору і міцності за допомогою мінеральної крихти або барвника.
Важливим чинником є і ціна.
Бюджетними варіантами вважаються різні види м’якої покрівлі металочерепиця.
Найдорожчі — мідна покрівля та натуральна черепиця. Наявність декоративних елементів також впливає на ціну.
Висновки
- Двосхилий дах продовжує залишатися актуальною класикою.
- Її конструкція має деякі особливості.
- Розрізняють кілька видів двосхилих дахів.
- Встановити двосхилий дах можна самостійно.
- Для початку треба зробити точні розрахунки.
- Слід дотримуватися правила зведення покрівлі.
- Теплоізоляція — важлива частина роботи.
