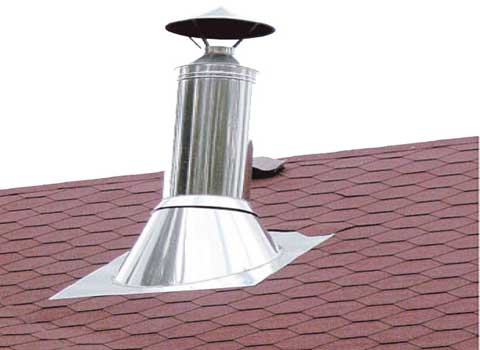

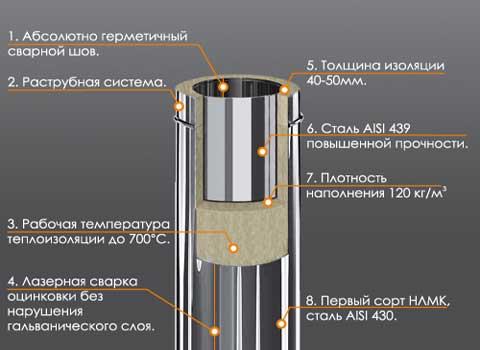

    За будовою димоходи сендвіч з нержавіючої сталі – це двостінні труби з прокладеними між ними шаром ізолюючого матеріалу. Найчастіше в цій ролі виступає базальтова мінеральна вата або спучений перлітовий пісок. Завдяки модульної конструкції можна отримати практично будь-яку необхідну конфігурацію.

    Двостінні димарі сендвіч з нержавіючої сталі: пристрій і установка

    Сталеві дымопроводы виробляються декількох видів. Одні з них призначені для твердопаливних котлів, інші – для газових. Димоходи сендвіч для газових котлів здатні витримувати температуру близько 400-450. Вони виконані з нержавіючої сталі (0,4–0,5) з додаванням титану. Для твердосплавних – використовують жароміцний сталь (товщина 1 мм). Їх робоча температура досягає 650°. Вони стійкі до загоряння сажі.

    https://www.youtube.com/watch?v=2mPS_1RR-kk

    Переваги двухстенных димоходів ?

    • Вогнестійкість – основне навантаження від високої температури бере на себе шар теплоізоляції, не дозволяючи тим самим розігріватися зовнішньому контуру до критичних параметрів.
    • Вологостійкість – вони швидше прогріваються, що знижує можливість утворення на внутрішній поверхні його конструкції конденсату. Цьому ж сприяє також наявність теплоізоляції в сендвіч-структурі. Таким чином, у подібних конструкціях буде накопичуватися менше відходів у вигляді сажі, що дозволить чистити їх рідше.
    • Стійкість до агресивних середовищ – димарі з нержавіючої сталі сендвіч стійкі до впливу агресивних кислот, які утворюються під час горіння палива. Цим пояснюється, зокрема, високий термін служби.
    • Простота монтажу і легкість конструкції – ці дымоотводы із сталі мають невелику вагу, тому немає необхідності в пристрої міцного фундаменту під піч або камін. Тому проводити установку системи може й одна людина. Всі деталі двостінних сендвіч димоходів легко між собою з’єднуються. Це дає можливість огинаючи перешкоди, змінюючи кут нахилу, нарощуючи димовий канал до необхідної довжини здійснювати кріплення до стін і покрівлі.

    На цьому переваги описуваних конструкцій не кінчаються. До списку можна додати привабливість зовнішнього вигляду, швидкість монтажу і т. д. Правда, за вартістю вони поступаються цегляним з їх ремонтом, але це з часом повністю окупається, так як труби для димаря сендвіч (численні відгуки власників будинків зайве тому підтвердження) можна довгі роки експлуатувати без проблем.

    Пристрій ?

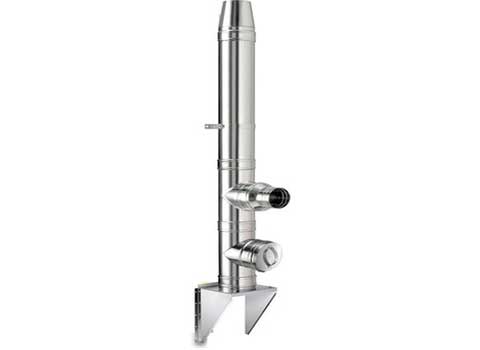

    За останні роки на ринку теплотехнічного обладнання відбулися різкі зміни – він майже повністю переорієнтувався на використання в димовідвідних елементах нержавійки. Димоходи сендвіч з оцинкованої сталі, як показала практика, прекрасно протистоять негативним атмосферних явищ, високих температур, а також агресивних середовищ.

    Елементи дозволяють стикувати між собою труби, виконувати вигин каналу, щоб забезпечити поводження елементів конструкції будинку, проходження труби через перекриття і т. п.

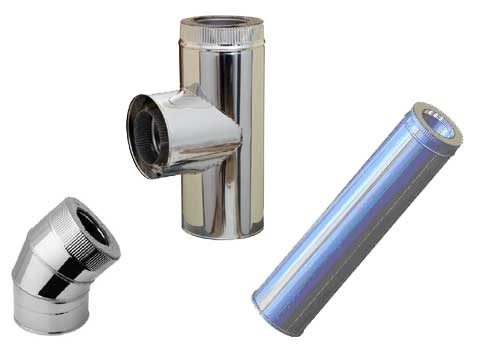

    Відзначимо деякі з основних конструктивних елементів димаря сендвіч.

    Двостінні димарі сендвіч з нержавіючої сталі: пристрій і установка

    • Труба сендвіч – такі труби мають різну довжину і діаметр, а це дозволяє використовувати їх для опалювальних пристроїв різної модифікації і потужності.
    • Трійники – їх використовують для підключення димарів до топок опалювальних приладів і для влаштування розгалужень димового каналу.
    • Коліно – з його допомогою влаштовують вигин димовідводу. Вид коленьев-відводів (90, 40, 30 або 15°) вибирають залежно від потрібного кута вигину.

    Можна виділити також ревізійний трійник, конденсатосборник, гирло, стіновий хомут, опорну консоль та інші.

    Що потрібно знати, щоб безпомилково провести монтаж димаря сендвіч? ?

    Інструкція і схема монтажу димаря сендвіч досить проста, її виконання не вимагає серйозних умінь і навичок, однак, як і в будь-якій справі, «труднощі» можуть полягати в нюансах, які багато можуть порахувати зовсім незначними.

    Які нюанси потрібно врахувати ?

    Двостінні димарі сендвіч з нержавіючої сталі: пристрій і установка

    Установка сендвіч димоходу починається від опалювального пристрою.

    Важливо!

    • У димових труб не повинно бути уступів.
    • Максимальна температура газів, які виводяться по трубі, дорівнює 500°С.
    • Труби можна відводити під кутом 30°.
    • Поперечний переріз похилих ділянок труби має бути не менше, ніж у вертикальних. Вони не повинні мати нерівностей.
    • Якщо покрівля виконана з горючих матеріалів і для топки використовуються дрова чи торф, то слід встановити искроуловители з металевої сітки (5 х 5).
    • Димар захищають від атмосферних опадів за допомогою різних насадок, наприклад, парасолькою або дефлектором. Але вони при цьому не повинні перешкоджати, щоб дим вільно виходив з труби.
    • Будь-яка комунікація, скажімо, газовий трубопровід, електрична проводка не повинна стикатися з димоходом.

    Схема установки: основні моменти ?

    Двостінні димарі сендвіч з нержавіючої сталі: пристрій і установка

    Перша ланка димохідної труби з’єднують з трубою печі, каміна або іншого опалювального пристрою і закривають його кришкою, щоб обмежити вихідний жар. Далі вставляють труби одну в іншу – кінцем меншого діаметра в іншу.



    Двостінні димарі сендвіч з нержавіючої сталі: пристрій і установкаЛанки труби необхідно зібрати так, щоб дозволити утворився конденсату безперешкодно стікати вниз.

    Необхідно зістикувати і зовнішню трубу, і внутрішню. Зробити це одночасно досить складно. Є більш прості варіанти. Внутрішні труби випускають на 15см і з’єднують спочатку їх. Як це виходить буде досить добре видно. Потім зістиковують зовнішні труби. Щоб посилити отриманий стик, це місце обертають сталевим хомутом і стягують його дротом або болтами, гайками. Бажано покрити трубу шаром герметика, що витримує температуру до 1000°С.

    За цим же принципом кріплять трійник, наконечник, кут, парасолька. Димар кріплять до стіни кронштейнами кроком в 2 м. Для зниження навантаження трійник кріплять до стіни опорними кронштейнами. При необхідності можна використовувати горизонтальні ланки, що не перевищує метра.

    Двостінні димарі сендвіч з нержавіючої сталі: пристрій і установкаСендвіч труби бувають обклеєні плівкою. Не забудьте після складання цю плівку зняти.
