Димар печі: особливості конструкції і основні правила монтажу

Зміст

  • Основні конструкції
  • Особливості пристрою
  • Основні етапи розрахунку
    • Площа перерізу труби
    • Матеріал
    • Безпека
  • Деякі відомості з СниП, використовувані при монтажі димаря печі і каміна
  • Як почистити димар печі приватного будинку

Необхідний рівень тяги, який забезпечує максимально комфортні та безпечні умови для перебування в тому чи іншому приміщенні створює димар для печі. Він являє собою повітряний канал, через який виходять назовні продукти згоряння. Це може бути звичайна цегляна труба або модульні металеві види, важливо тільки щоб вона функціонувала належним чином.

Димар печі: особливості конструкції і основні правила монтажу

Основні конструкції ?

Відвідні канали, через які проходить утилізація повітря, насиченого продуктами горіння, необхідні не тільки для грубок, але також для камінів або опалювальних котлів та газових колонок.

Перерахуємо основні види димоходів для печей.

  • Прямотоковые. Це одна з перших систем, через яку виділяли продукти згоряння. У них є істотний недолік – з-за безперервного відводу назовні газів несеться і основна частина виробленого тепла.
  • Прямотоковые конструкції, забезпечені поперечними перемичками. Ці невеликі додавання дозволяють частково зберегти тепло. Нагріваючись, перемички передають тепло стінок обігрівального агрегату. Така ж конструкція характерна для печі без димоходу в лазнях: камені в них розігріваються за рахунок розпечених продуктів горіння.

 Димар печі: особливості конструкції і основні правила монтажу

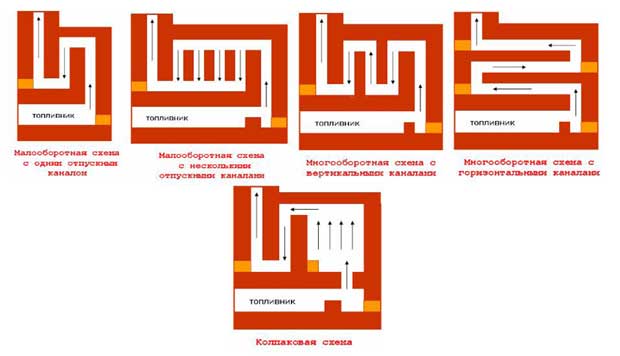

  • З «лабіринтом». Існує багато різновидів подібних конструкцій, але всі їх об’єднують спільні риси. Зокрема, це стосується швидкості відведення газів. Вона досить низька, оскільки йдуть гази пропускаються через звивистий канал. В процесі паралельно прогрівається сам пристрій і забезпечується максимальна тепловіддача.

РекомендуемДымоход тривалого горіння потрібно час від часу чистити від золи, яка накопичується в місці вигинів.

  • Стала класичною, російська піч. Схема димоходу – колпаковая. Розпечений газ піднімається вгору, трохи остигає на похилому зводі вогнища і спускаються до каналу. Мінус такої системи в тому, що вона прогрівається нерівномірно. Наприклад, в нижній частині вогнища вона взагалі не прогрівається, оскільки тепло в основному йде до зводу.
  • Модульні. На відміну від класичного цегляного варіанти відведення диму, вони виготовлені з металу. Їх використовують в системах опалення, що працюють на газі. Справа в тому, що продукти спалювання метану являють собою кислотні сполуки, своїм агресивним впливом руйнують цегла.

Особливості пристрою ?

Димар печі: особливості конструкції і основні правила монтажу

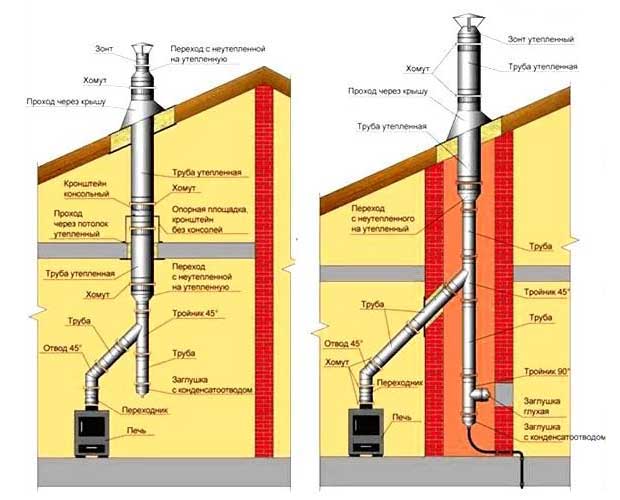

Ефективність роботи цегляних, металевих, гнучких димоходів для печей та інших залежить від декількох факторів, наприклад, матеріалу і розмірів, перетину, висоти.

Про те, як розрахувати, поговоримо далі, а поки почнемо з конструкції димоотводним системи.

  • Переважно, щоб труби димарів, скажімо, для лазні представляли у поперечному перерізі правильну окружність, тобто мали циліндричну форму. Виходить дим при такій конфігурації, на відміну від незграбних, не зустрічає на своєму шляху перешкод і відводиться з найменшим опором. До того ж на стінках відвідної труби накопичується мінімум сажі.
  • Вихідний отвір опалювального пристрою повинна збігатися по перетину з дымоотводным каналом. Якщо ширина останнього в зоні з’єднання виявиться більше, що зустрічається досить часто, то встановлюється спеціальний редукційний перехідник, який за місцем стику необхідно ретельно герметизувати. Розширення труб при стикуванні повинні бути спрямовані вгору, щоб не дати конденсату і смолам витікати з їх зовнішній стінці.

Димар печі: особливості конструкції і основні правила монтажу

  • Особливої уваги потребує горизонтальна частина конструкції каналу. Теплий дим, як відомо, рухається по вертикалі вгору, тому на цих ділянках особливо активно конденсуватися волога і відкладають товстий шар сажі. Щоб компенсувати такі небажані наслідки і поліпшити тягу, необхідно, по-перше, суворо обмежити довжину цих відрізків: вони повинні бути менше 1 м по довжині, а, по-друге – передбачити там конденсатоприемники ревізійні дверцята.

СоветПравильный димар для банних печей – виключно вертикальний. Тим не менш допускається прокладати трубу під невеликим нахилом за умови, що довжина похилої ділянки не більше 2 м.

Основні етапи розрахунку ?

Розрахунок димоходу проводять з урахуванням таких параметрів, як потужність підключається опалювального пристрою, форма та інших. Оптимальну висоту і діаметр перетину розраховують виходячи з СНиП печі і димоходів.

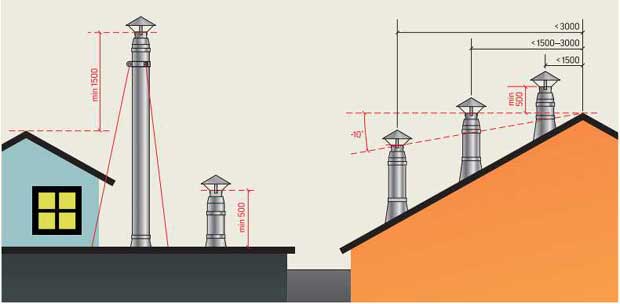

Висота над покрівлею

Димар печі: особливості конструкції і основні правила монтажу

Для визначення висоти відвідного каналу котлів промислового виготовлення користуються спеціальною формулою, яка описує її взаємозв’язок зі статичною тягою, усредненой температурою (K) в трубі і середньої величини температурою повітря зовні у літній період. У разі потреби отриману за результатами розрахунків величину коригують у сторону збільшення з урахуванням наступного правила:

відстань між коником і місцем виходу труби
висота димоходу

1.
до 150 см
вище гребеня найменше на 50 см

2.
150-300 см
верхівка труби врівень або вище коника

3.
понад 300 см
врівень або вище лінії, яка проведена починаючи від верху будинку вниз з нахилом 10

СоветПри розрахунках висоти беруть до уваги також висоту сусідніх будівель: у випадку більш високих канал виводять вище їх дахів.

Площа перерізу труби ?

На практиці зазвичай обходяться без спеціальних розрахунків, грунтуючись залежно від потужності агрегату на наступних значеннях перерізу:

  • менше 3500 Вт — 14 ?14 см;
  • 3500-5200 Вт — 14?20 см;
  • 5200-7200 Вт — 14?27 див.

Площа перерізу циліндричного каналу приймається тією ж.

Якщо переріз буде значно більше розрахункової величини, то погіршиться тяга, і як наслідок система буде працювати нестабільно. Менший розтин призводить до поганого відведення продуктів горіння аж до повного припинення цього процесу.

Димар печі: особливості конструкції і основні правила монтажу

Матеріал ?

Вибір матеріалу для конструкції системи димовидалення заснований на типі палива, використовуваного для обігріву. Наприклад, для газового устаткування найкраще підходять керамічні труби МДС, в той час як цегляні – можуть швидко руйнуватися.

Класичним варіантом пристрою відводить системи вважається цегляний димар для металевої печі. Цегляна конструкція збирається точно згідно з проектом, де кладка кожного шару каналу прописана окремо. При цьому необхідно отримати зсередини мінімально шорстку поверхню і забезпечити повну герметичність.

Рекомендуємо Старий димар цегляної печі можна використовувати під газове обладнання тільки якщо попередньо виконати його гильзовку: всередину каналу вставляють сталеву трубу, стійку до впливу кислот, зберігши невеликий зазор.

Димар печі: особливості конструкції і основні правила монтажу

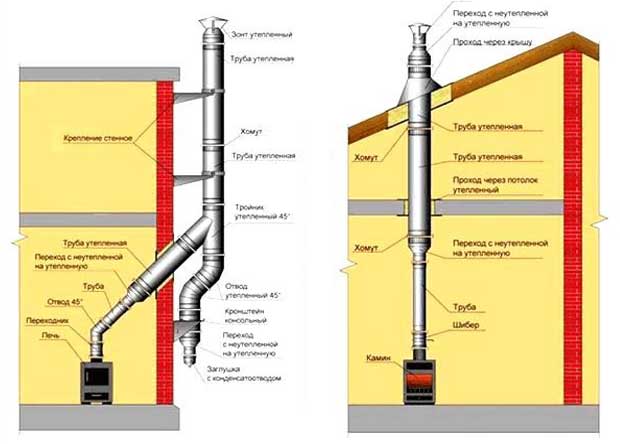

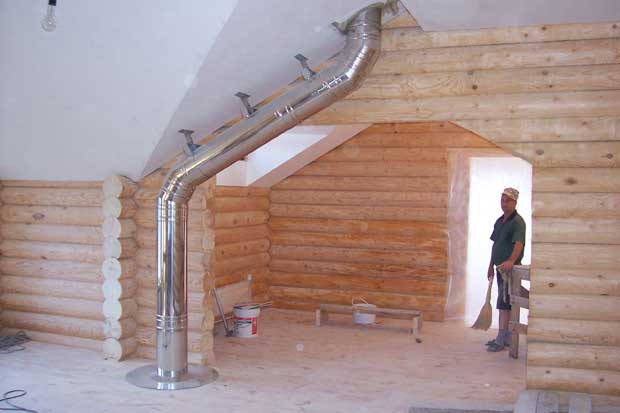

Сьогодні найчастіше використовують нержавіючі. У конструкції сталеві труби можуть бути: ізольованими і неізольованими:

  • неізольовані застосовують виключно при внутрішньому монтажу печей та димарів: їх встановлюють спеціальну шахту;

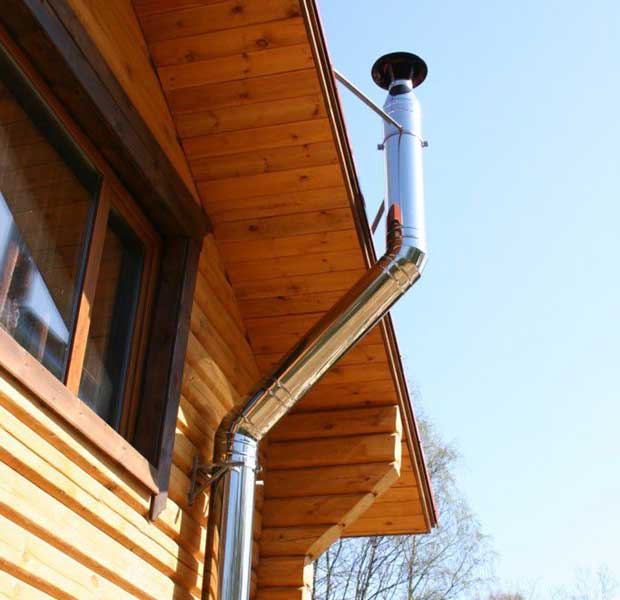

  • при установці труби зовні її в обов’язковому порядку ізолюють, щоб запобігти конденсування вологи усередині труби.

Безпека ?

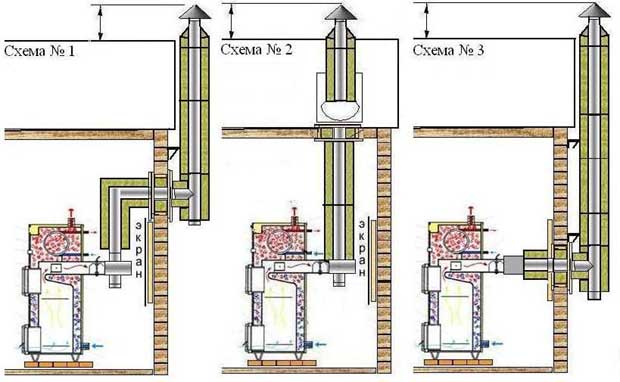

Димар в цілях безпеки необхідно грамотно ізолювати, особливо якщо канал проходить через перекриття в безпосередній близи горючих матеріалів. При виборі способу ізоляції ґрунтуються на типі матеріалу перекриття і на температурі труби. Чудово, якщо стіни і стеля поблизу з місцем проходження конструкції, оброблені пожежобезпечним матеріалом. Якщо це не так, то нагріваються частини ізолюють від небезпечних матеріалів за допомогою листів металу і прошарку з негорючих матеріалів.

Димар печі: особливості конструкції і основні правила монтажу

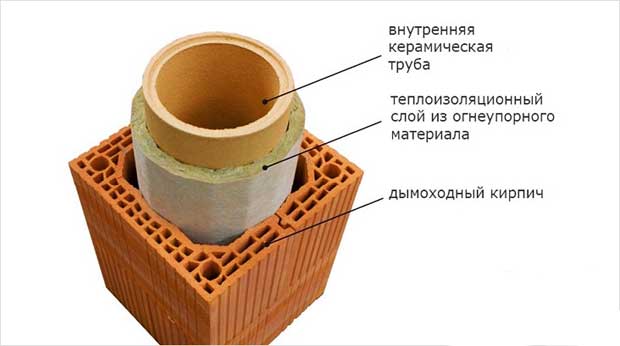

РекомендуемСпециалисты рекомендують керамічні системи:

  • вони негорючі,
  • довговічні,
  • сумісні практично з будь-яким устаткуванням.
  • Виходить назовні частина труби необхідно надійно зафіксувати і захистити від вітру. Зверху їх закривають дефлекторами, щоб захистити від опадів. Газові котли в цьому питанні є винятком: захисний ковпак в даному випадку – порушення.

    Деякі відомості з СниП, використовувані при монтажі димаря печі і каміна ?

    Димар печі: особливості конструкції і основні правила монтажу

    • Димовідвідні канали можна розташовувати також на зовнішніх стінах в тому випадку, коли вони виконані з негорючого матеріалу, а опалювальний пристрій розміщено біля внутрішніх. При цьому обов’язкова зовнішня теплоізоляція, яка не допустить конденсування вологи усередині труби.
    • Цегляні канали доповнюють кишенями, необхідними для очищення. Їх закривають цеглою (укладають на ребро) або встановлюють дверцята.
    • Для покрівель із займистих матеріалів необхідно передбачити сітчастий искроуловитель, який встановлюють по верхній частині каналу. Якщо останній виконаний з цегли, то між ним і паливно небезпечними матеріалами необхідно передбачити проміжок від 13 см, в разі керамічних неізольованих – 25 см, а для ізольованих – 13 див.

    Димар печі: особливості конструкції і основні правила монтажу

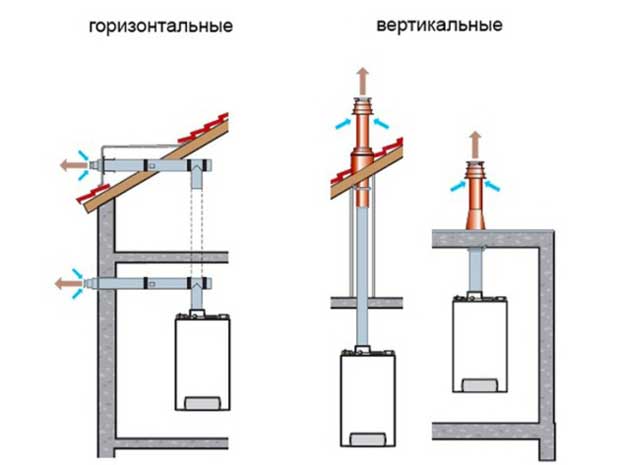

    • Монтаж печей та камінів на газовому паливі має свої особливості. З’єднання виконують за допомогою гнучких патрубків з металу, що входять в комплект обладнання. Обов’язковою умовою вважається наявність вертикального ділянки в системі, причому відстань між віссю горизонтального і лінією нижнього рівня патрубка повинна становити принаймні 50 див. Цю відстань можна зменшити, наприклад, при висоті стелі менше 270 см [/su_list]
    • вдвічі, якщо опалювальний агрегат забезпечений стабілізатором тяги;
    • до 15 см, якщо стабілізатора немає.
    • У новій споруді максимальна довжина всіх горизонтальних ділянок становить більше 3 м, в старій будівлі – до 6 м. Труба встановлюється з невеликим ухилом у напрямку опалювального агрегату. Якщо в будинку працюють два агрегату, то їх можна приєднати до загального відводить каналу. Вони повинні відстояти один від іншого на відстані менше 75 див.
    • Відвідний канал може мати максимум три повороту, радіус закруглення яких повинен в точності співпадати з діаметром перетину труби.

    ВниманиеПрокладывать димовідвідні канали через житлові кімнати заборонено.

    Як почистити димар печі приватного будинку ?

    Димар печі: особливості конструкції і основні правила монтажу

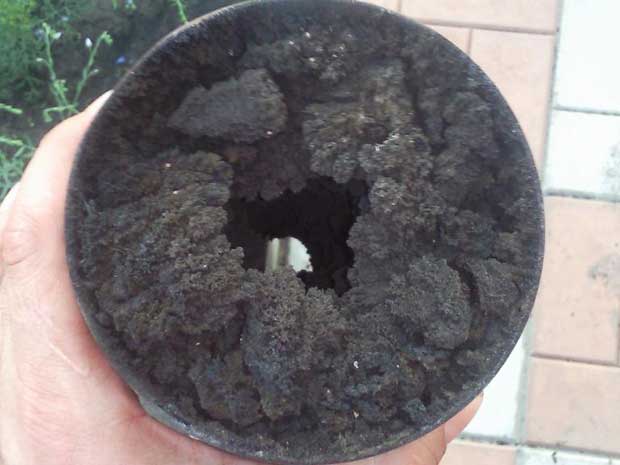

    Якщо товщина сажі, що скупчилася на поверхні стінок усередині каналу перевищила 2 мм, значить — пора почати очищення димоходів та печей від сажі.

    • Для щільних забруднень використовують скребок або жорстку щітку, забезпечену розкладний ручкою достатньої довжини.
    • При чищенні сажа може потрапити всередину приміщення, тому перед початком чищення необхідно закрити знизу топковий отвір, а м’які меблі бажано накрити.
    • Відставання нагару можна значно полегшити, якщо в процесі чищення скористатися хімічними очисними засобами типу «диво-поліна».
    • Для очищення від сажі можна використовувати і народні засоби. Приміром, досить дієво спалювання шкірки картоплі.
