Дах з теплим горищем: утеплення, особливості конструкції

Зміст

  • Особливості конструкції теплого горища
  • Переваги дахів
  • Нюанси технічних рішень

Зведенням правил дах з теплим горищем рекомендована для регіонів з більш холодним кліматом. Загальна шахта зазвичай має квадратний перетин 1х1 м і висоту понад 4,5 м, починаючи від рівня підлоги.

Дах з теплим горищем: утеплення, особливості конструкціїУ зовнішніх стінах при цьому будь-яких отворів-продухів не робиться.

Особливості конструкції теплого горища ?

Дах з теплим горищем: утеплення, особливості конструкції

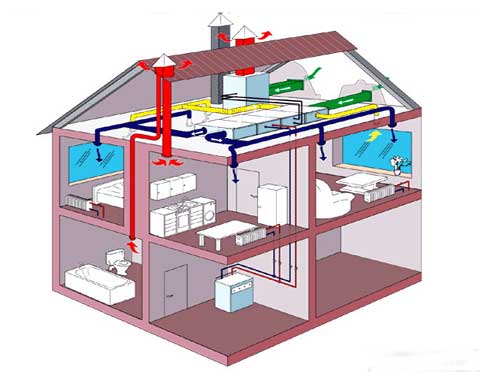

Практично площа під дахом обігрівається теплим повітрям, що надходять з приміщень через вентиляційну витяжку, тому температура там взимку значно перевищує зовнішню. Цим і пояснюється його назва – «теплий». При цьому повинна бути забезпечена підвищена захист огороджувальних конструкцій і їх ретельна герметизація. Теплоізоляція в цій структурі виявляється в зоні провітрювання. Небезпеки зволоження немає, але навіть якщо випадково волога потрапить на утеплювач, вона благополучно встигне висохнути. Численні вентиляційні канали не виводяться при цьому на дах і не порушують цілісності покрівлі: для кожної секції будівлі влаштовують всього одну витяжну шахту.

Дах з теплим горищем: утеплення, особливості конструкціїНеобхідний режим роботи вентиляції можна забезпечити тільки при влаштуванні внутрішнього простору в межах кожної з секцій будинку як єдиного герметичного обсягу. Щоб виключити неорганізований повітрообмін між сусідніми секціями повинна бути встановлена розділова стінка, яку виконують з вогнетривких матеріалів і забезпечують герметичним вогнестійким люком або дверима.

Згідно санітарним нормам обсяг горища такого типу не повинні виводитися витяжки із сміттєпроводу та каналізації. Це ж обмеження стосується також каналів з приміщень, що мають виробничу шкідливість. Витяжні ділянки стояків каналізації об’єднують за допомогою чавунних труб і, минаючи горищне приміщення, виводять через шахту витяжки за допомогою однієї труби.

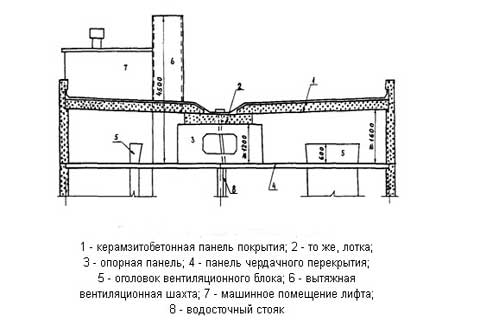

Витяжну шахту для виведення повітря в атмосферу встановлюють на покритті. Для знаходження висоти та перерізу вентшахти виробляють розрахунок вентиляції, єдине, згідно будівельним нормам, відмітка верху у неї починається з 4,5 м від рівня перекриття горища. У разі коли шахта примикає до якого-небудь приміщення, розташованого під покриттям, скажімо, до машинного відділення ліфта, то її висоту визначають на півметра вище, ніж покриття суміжного приміщення.

Дах з теплим горищем: утеплення, особливості конструкціїРоботу вентиляції необхідно перевіряти при щільно закритій двері в венткамеру і межсекционной.

Переваги дахів ?

  • Усунення примикань і отворів навколо блоків вентиляції підвищує довговічність покрівлі.
  • З’являється можливість оглядати і обслуговувати дах в теплі, так як забезпечений вільний підхід до комунікацій та елементів покрівлі.
  • Знижуються загальні втрати будівлі.
  • Поліпшуються комфортність проживання в приміщеннях верхніх поверхів, виключаються протікання і промерзання.
  • Забезпечується нормальна вентиляція, завдяки збільшенню тиску у вентиляційній системі.
  • Виняток вентиляційних блоків спрощує конструкції дахів.
  • У регіонах зі значним обсягом опадів і сильними вітрами запобігається занос опадів.

Нюанси технічних рішень ?

Дах з теплим горищем: утеплення, особливості конструкції

  • Теплі горища доцільно проектувати в будинках в дев’ять і більше поверхів з обов’язковим виконанням ретельних аеродинамічних розрахунків.

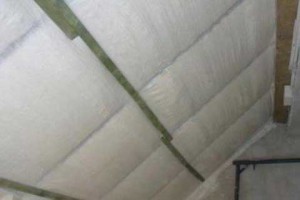

    • Приміщення подібного типу в межах запланованої секції виконують у вигляді єдиного простору. Утеплення горища даху — це:
    • теплоізоляції покриття покрівлі
    • герметизація мертвих зон конструкції перекриття над верхніми поверхами.

Дах з теплим горищем: утеплення, особливості конструкції
Що з себе представляють ці зони? Якщо вентиляційні блоки, як це нерідко буває при проектуванні, сконцентровані в районі сходової клітки. Це практично центральна частина — зона, в якій розташована також шахта, і всі вони нормально функціонують. Що ж стосується віддалених частин приміщення, то тепле повітря, що викидається вентблоками, до них належним чином не доходить, і вони не встигають обігрітися. У подібних випадках рекомендується виконати додаткове утеплення, в іншому випадку під мертвими зонами постійно відчуватиметься холод.

      • Утеплювач необхідно укладати в рівні горища над лоджією, інакше можливе утворення «містків холоду», що викличе намокання холодного перекриття.
      • Вхід з боку сходів обладнують щільно закривається дверима без зазорів і щілин.
      • Оголовки вентиляційних блоків, що виходять в простір горища, завершують дифузорами, які звернені за напрямом витяжної шахти.
      • На кожну секцію житлового будинку потрібен пристрій тільки однієї шахти. Її монтують на покритті з вхідним отвором на рівні його нижньої поверхні. Стінки шахти не можна опускати на горищне перекриття і влаштовувати в них бічні отвори для видалення повітря. Можливість продування шахти принаймні на три сторони повинна бути передбачена в конструкції її оголовки. На перекриття останнього поверху під шахтою, незалежно від її конструкції, влаштовують піддон
      • У просторі по можливості не повинно бути елементів конструкції даху: стін, балок, пілонів, ригелів і т. д., які перешкоджали вільному руху повітря в бік витяжної шахти.

Дах з теплим горищем: утеплення, особливості конструкціїПристрій теплих горищ у будівлях з складною конфігурацією, що мають у межах секції зсув по висоті або порізаний профіль, недоцільно.
