Бойлер непрямого нагріву — що це таке?

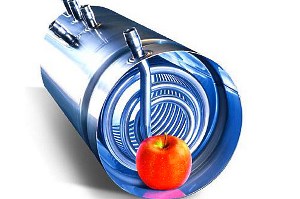

Бойлер непрямого нагріву — що це таке?Бойлери непрямого нагріву відрізняються від усіх інших джерел теплої води тим, що ця конструкція не має свого нагрівального елемента. Нагрів води в такій системі здійснюється за рахунок впливу зовнішніх опалювальних пристроїв. Це може бути котел, центральне опалення або сонячні батареї.

Принцип роботи бойлера непрямого нагріву

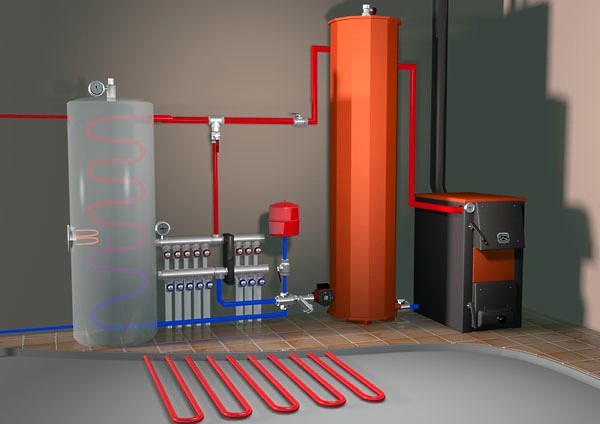

Відмінною особливістю принципу роботи бойлера непрямого нагріву полягає в тому, що цей пристрій працює тільки разом із зовнішніми джерелами опалення. Від цього джерела по змійовику, розташованому всередині котла подається теплоносій. Завдяки роботі насоса, теплоносій циркулює і тим самим обігріває знаходиться в бойлері воду. Вся система закривається теплоізоляційними матеріалами (пінополістиролом або поліуретаном) щоб зменшити тепло втрати.

Бойлер непрямого нагріву — що це таке?

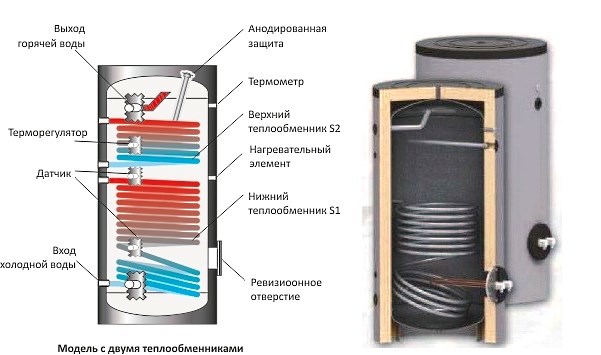

Холодна вода поступає в резервуар бойлера через труби водопостачання. Спеціальні патрубки служать для підключення до джерела подачі теплоносія. Пройшовши весь цикл по змійовику, джерело тепла повертається в опалювальну систему через вихідний патрубок. При виборі бойлера, слід керуватися потужністю джерела опалення, якщо це значення буде недостатнім, вода не буде встигати нагріватися до потрібної температури.

Бойлер непрямого нагріву — що це таке?

Підключення до водопостачання

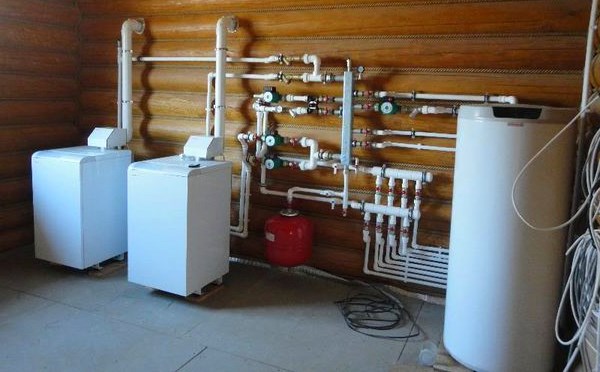

Для безперебійної подачі теплої води слід строго дотримувати правила підключення бойлера непрямого нагріву. Основним нюансом підключення є те, що холодна вода обов’язково повинна подаватися знизу, тобто вхідний патрубок підключається внизу бойлера. Однак існують бойлери, де вхід до подачі холодної води знаходиться зверху – це означає, що вода йде через всю систему до нижньої точки.

Бойлер непрямого нагріву — що це таке?

Що стосується виходу гарячої води, то він розташований, як правило, вгорі. Патрубок забирає верхні шари води, які завжди найгарячіші в баку. Завдяки подібній системі, водопостачання гарячою водою буде здійснюватися до тих пір, поки у резервуарі не залишиться ні грама теплої води, тільки після цього піде холодна.

Бойлер непрямого нагріву — що це таке?

Схема підключення

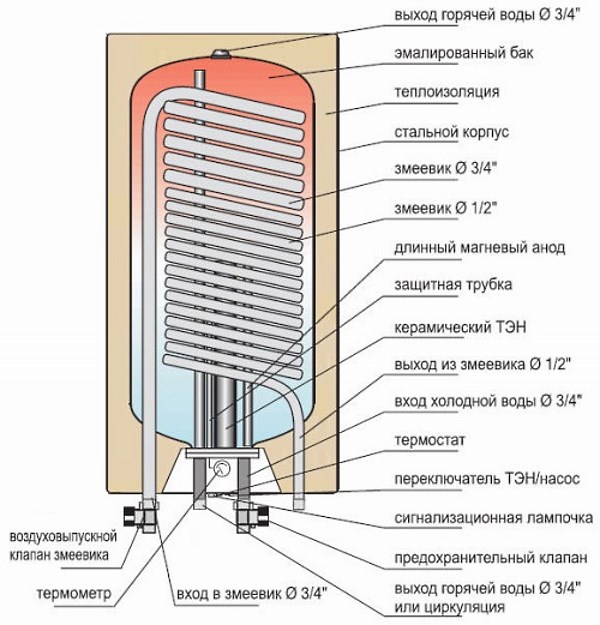

Обв’язка бойлера непрямого нагріву може здійснюватися власними руками, але для цього потрібно знати деякі особливості підключення. Змійовик, по якому здійснюється рух теплоносія від джерела, являє собою спіральну трубу, що проходить по всій довжині бойлера. Під дією виштовхуючої сили насоса, теплоносій проходить по контуру і в холодній воді охолоджується до певної температури. Після декількох циклів температура змійовика вирівнюється з температурою води котла, в цей момент спрацьовує реле, який розмикає електричний ланцюг у електронасосі.

Бойлер непрямого нагріву — що це таке?

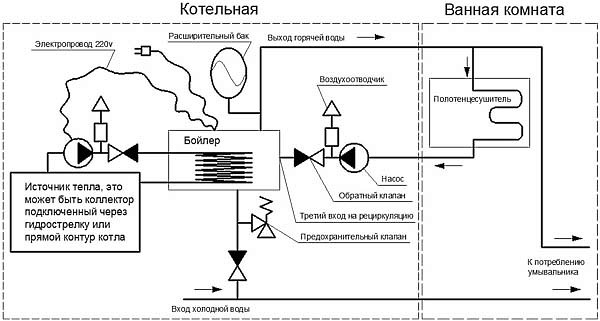

Як тільки температура води знизиться до певної позначки, ланцюг знову замикається і подача гарячого теплоносія в змійовик поновлюється. Для більшої ефективності нагріву і зменшення енергетичних витрат, підключати змійовик треба зверху до джерела теплоносія. В іншому випадку теплоносій не охолоджувався б до максимального значення, проходячи в кінці свого шляху теплі шари води, з-за чого знижувався б ККД. Внизу наведена типова схема підключення бойлера непрямого нагріву до джерела тепла і його з’єднання з споживачами теплої води.

Переваги бойлера непрямого нагріву

Серед великого числа переваг бойлерів непрямого нагріву, багато відзначають відсутність енерговитрат. Однак це твердження не зовсім вірно, енергетичні витрати присутні, за рахунок охолодження теплоносія, але вони в кілька разів менше, ніж при використанні бойлерів, що працюють від електрики або інших джерел енергії. Крім того, потужність у бойлерів непрямого нагріву більше, ніж у багатьох аналогів, а значить вода може нагріватися набагато швидше. Ця перевага дозволяє підключати котел до декільком споживачам гарячої води, наприклад, одночасно змішувач у ванній і на кухні.

Головні переваги бойлера непрямого нагріву:

  • Зменшення енерговитрат;
  • Велика виробнича потужність;
  • Швидкість нагрівання;
  • Простота підключення;

До недоліків бойлерів даного виду можна віднести, те що вони залежать від підключаються джерел тепла. Наприклад, якщо в цій якості виступає опалювальна система, то в літній час вона не буде працювати.

В такому випадку, доводиться користуватися електрикою, для цього практично всі моделі бойлерів обладнуються електричними Тенами.

Бойлери непрямого нагріву незначно перевершують за ціною електричні аналоги аналогічного об’єму. Ще одним недоліком можна вважати витрата енергії для опалення приміщення на нагрів води. У приватних будинках ця проблема вирішується за допомогою збільшення подачі палива. У будь-якому випадку, в результаті енерговтрати виявляться нижче, ніж при використанні альтернативних способів отримання гарячої води.

Аналізуючи численні відгуки власників бойлерів непрямого нагріву, можна прийти до висновку, що дана система широко затребувана. Незважаючи на те, що багато стикаються з проблемою теплого водопостачання в літній період року, ця проблема все ж вирішувана.

Навіть якщо конструкцією бойлера не передбачений обігрів від електрики, не варто зневірятися. Для того, щоб не витрачати велику кількість палива для роботи опалювальної системи, її можна перевести в економний режим. Для цього варто лише перекрити всі опалювальні контури, за винятком того, що подається на котел.

Відео: підключення бойлера непрямого нагріву
