    Конструктивні особливості: плюси і мінуси ?

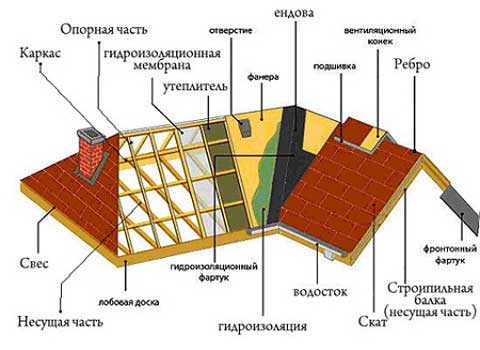

    Багатощипцовий дах – конструкція досить складна. Її відрізняє наявність численних перетину скатів, при яких утворюються ендови, так називаються сформовані внутрішні кути. Ендова вважаються найбільш ненадійним елементом. Дійсно, по них протікає максимально велику кількість води, при тому що ухил у їх істотно менше, ніж у скатів. Там же накопичується сніг, збільшуючи навантаження на покрівлю. Тому ендова можна вважати «слабким» місцем подібних конструкцій. Так що, ця дах складна не тільки по своєму пристрою, але і стежити за нею зовсім непросто.

    У місцях з’єднання двох скатів покрівлі утворюються також ребра, але, на відміну від розжолобків, вони формують зовнішній кут.

    Багатощипцовий дах: пристрій крокв, конструкція і схемаЯскравою їх ілюстрацією є, наприклад, місце, в якому два ската в чотирикутної покрівлі з’єднуються.

    Форма будови при зведенні даного виду буває або багатокутної, схема якої представлена нижче, або квадратної. Її можна встановлювати на будинках з складною плануванням або на мансардах, для яких необхідно забезпечити особливу додаткове бічне освітлення. Для прибудов таких будівель характерна різна висота.

    Багатощипцовий дах: пристрій крокв, конструкція і схема

    Однак ні це, ні значна вартість, адже складність геометричної форми конструкції призводить до підвищеного витраті матеріалу, не стають перешкодою для тих, хто прагне завершити свою споруду цікавим і оригінальним акцентом.

    Багатощипцовий дах, креслення якої для багатьох може здатися не менш складним, тим не менш може бути зведена самостійно, але за умови суворого дотримання вимог технології будівництва

    Як зробити многощипцовую дах: поради по влаштуванню ?

    Багатощипцовий дах: пристрій крокв, конструкція і схема

    Багатощипцовий може об’єднувати під єдиною покрівельної конструкції цілий ряд дахів, відмінних за своїм типом і призначенням. Складність її пристрою полягає у великій кількості ребер, ендова, розжолобків. Шпиль її носить, швидше, художній характер, і його часто використовують для встановлення веж і куполовидних покрівель, підкреслюють архітектурний стиль. Одними з найбільш популярних сьогодні вважаються дворівневі покриття і напіввальмові даху.

    Пристрій крокв ?

    Багатощипцовий дах: пристрій крокв, конструкція і схема

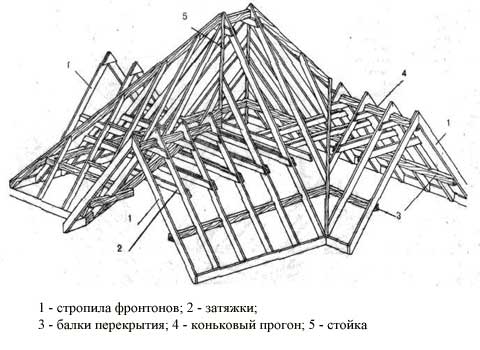

    Основою покрівельної конструкції є кроквяна система. Найбільш часто в ній поєднуються діагональні і висячі крокви, спрямовані на кутах стін. Складність подібних конструкцій полягає в тому, що всі скати спираються не на мауерлати, як зазвичай, а на діагональні ноги. Тобто несуча здатність конструкції залежить не тільки від розрахунку перерізів елементів системи, але і від виконання вузлів з’єднання і установки елементів жорсткості.

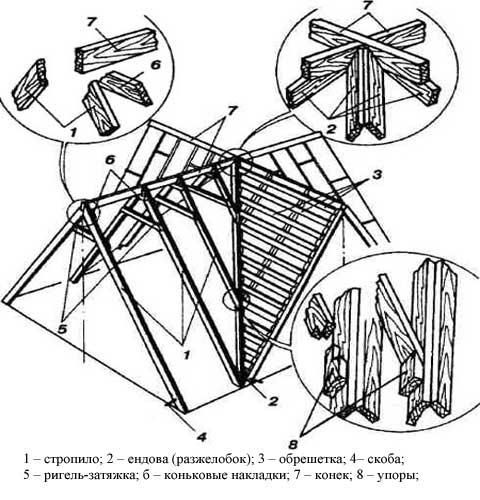

    Основним вузлом вважається стик в одній точці ковзанів одного рівня різних ділянок покрівлі . Конькову бруси з’єднуються під прямим кутом, але, крім цього, у кожен з цих кутів входять і накосние ноги, які практично для всіх крокв є основною опорою. Міцність даного сайту збільшують за рахунок установки затяжок.

    Багатощипцовий дах: пристрій крокв, конструкція і схема

    Накосние крокви перевершують по довжині звичайні, тому їх роблять спареними.Така технологія одночасно вирішує кілька завдань:

    • кроква з подвоєним перерізом здатне витримувати збільшене навантаження;
    • згуртовування дощок дає можливість отримати нерозрізну балку більшої довжини;
    • при з’єднанні уніфікується типорозмір використовуваних деталей.

    Виходить, що для пристрою діагональних практично можна застосовувати ті ж дошки, що і для звичайних – а використання для будь-якого виду крокв дощок рівної висоти спрощує конструктивне рішення вузлів даху. До того ж на них спираються полуноги або нарожники, завдяки чому наслонние опори в змозі нести навантаження, яка близько півтора разу більше, ніж максимальне навантаження для звичайних крокв.

    Спирання нарожников на діагональну ногу виконують двома способами:

    • Спирання на верхню поверхню. В кроквах робиться розріз таким чином, щоб половина їх перетину – верхня, опинилася над діагональної ногою, а нижня – спиралася при цьому на бічну поверхню.
    • Спирання на бічну поверхню. Головним в цьому випадку є те, наскільки якісно підігнані опорні частини. Нижезакрепленное кроква можна міцніше з’єднати з брусом діагональної ноги, якщо прибити додаткову опорну бобышку з обрізка.

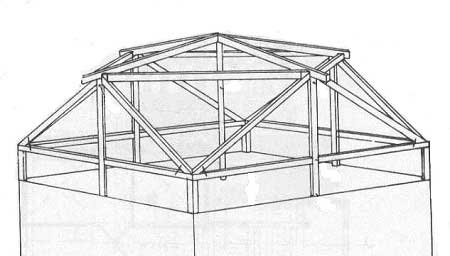

    Низ накосных опор зазвичай для посадки на шпренгель, балку з бруса, прокинутую за пересічним зовнішніх стін на кут, прибоину або консоль прогону підрубують в горизонт і кріплять цвяхами.

    Багатощипцовий дах: пристрій крокв, конструкція і схема

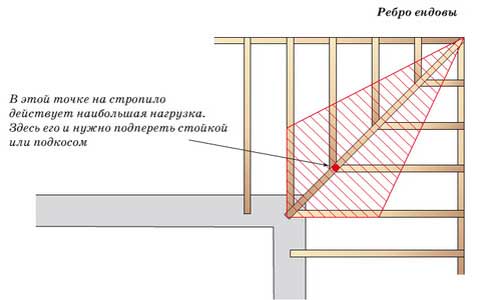

    А ось діагональні опори, розташовані в ендова, підпирати шпренгельной фермою не можна.

    Багатощипцовий дах: пристрій крокв, конструкція і схемаЗв’язали ферма – це зв’язали конструкція з установленими двома підкосами.

    Справа в тому, що ендова формує внутрішній кут стін, тому їх необхідно підпирати стійками або, в крайньому випадку підкосами.

    До речі, монтаж покрівельного покриття у разі многощипцовой даху починають з пристрою розжолобків, які утворені при перетині взаємоперпендикулярних площинах. При цьому технологія виконання даного сайту цілком залежить від матеріалу, використовуваного в якості основного для покрівлі.
